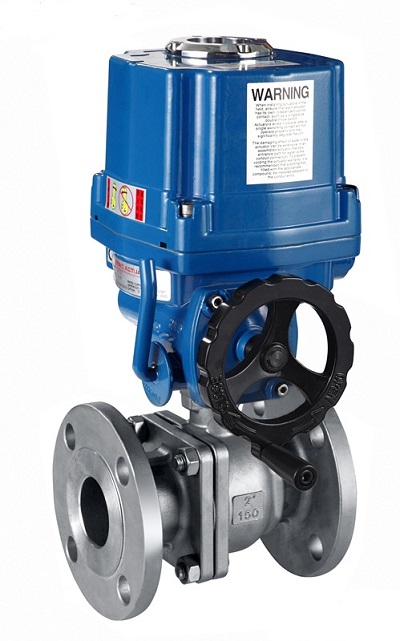

一、电动防爆球阀 产品概述
电动防爆球阀由引进型防爆电动执行器及高性能球体组成，电动防爆球阀具有结构简，切换迅速、流通能力大，零泄漏等特点，适用于高粘度、含纤维、固体颗粒流体的场合，防爆型电动球阀广泛应用于石油化工，冶金、轻工等工业自控领域对气体、液体输送管道中介质的切断或流通。执行器采用一体化设计，输入220V(380V)电源即可直接进行开关量调节，亦可内置伺服模块，输入控制信号(4～20mADC或1～5VDC)及单相电源即可控制运转。电动防爆球阀防爆等级为ExdⅡBT4(BT6)、防护等级为IP67、可带现场控制装置。隔爆型电动球阀主要特点为：不通电时，扳动离合器手柄可进行手动操作。通电时，离合器自动复位。流向可任意，可调范围广，能用于高压和大口径场合，控制高粘度，带有纤维和细颗粒的介质。
二、电动防爆球阀 技术参数
|
公称通径(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
流量系数Kv |
21 |
38 |
72 |
112 |
170 |
273 |
384 |
512 |
940 |
1452 |
2222 |
3589 |
5128 |
7359 |
|
|
公称压力(MPa) |
PN1.6、2.5、4.0、6.4MPa |
||||||||||||||
|
泄漏量 |
软密封：零泄漏；硬密封：≤额定流量的10-5 |
||||||||||||||
|
阀体形式 |
两段式阀体(浮动球体) |
两段式阀体(固定球体) |
|||||||||||||
|
阀芯形式 |
“O”型球形阀芯 |
||||||||||||||
|
密封填料 |
聚四氟乙烯(PTFE)、金属石墨缠绕垫片 |
||||||||||||||
|
连接形式 |
法兰、焊接、螺纹 |
||||||||||||||
|
流量特性 |
近似快开特性 |
||||||||||||||
|
可调范围 |
DN15-65 |
DN80-300 |
|||||||||||||
|
250:1 |
350:1 |
||||||||||||||
|
基本误差 |
±1% |
||||||||||||||
|
死区 |
≤1% |
||||||||||||||
|
回差 |
≤1% |
||||||||||||||
|
适用温度 |
密封面 |
||||||||||||||
|
PTFE≤150℃、RTFE≤180℃、PPL≤300℃、硬密封≤450℃ |
|||||||||||||||
|
配置执行机构 |
可配HQ、361R等系列角行程防爆电动执行机构 |
||||||||||||||
|
控制方式 |
开关到位灯(开关两位控制)、智能调节(4～20mA模拟量信号控制) |
||||||||||||||
三、电动防爆球阀 产品选型
（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：电源电压、控制方式、控制信号(4-20mA,1-5V)
尽量详细提供以上技术参数，方便我公司销售及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
