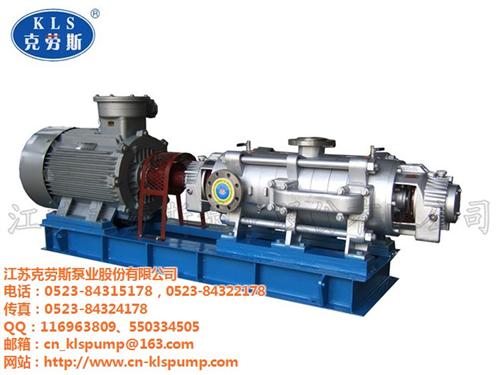

D、DF、MD型卧式多级离心泵性能范围:
扬程:H=60--1500m
流量:Q=6--1200m3/h
D-----------表示多级离心泵
DF---------表示耐腐多级离心泵
MD--------表示耐磨多级离心泵
江苏克劳斯泵业股份有限公司,集设计、生产为一体,实力雄厚,是专业生产多级泵的大型股份企业,拥有成熟的技术,精湛的工艺。
公司秉承产品优势,已通过ISO9001:2008质量体系认证,主要产品全部获取国家工业产品生产许可证,并领取全套煤安证,产品均采用国际水准生产。自主研发的化工离心泵、DFS系列立、卧式多级离心泵,已成为泵产品中的一个新亮点,广泛应用于石油化工、冶金、印染、电力、环保、煤碳、煤化工等领域。
GY型系列高温熔盐液下泵扬程:H=20-60m流量:Q=10-420m3/h
型号意义 100------流量m3/h G--------高温 Y--------液下泵 37-------扬程(m) B--------材料代号 概 述 GY型系列高温熔盐液下泵,是我公司在多年生产的RY型熔盐泵基础上根据用户需要,参考国外同类型产品的结构进行开发设计的RY型升级换代产品。 GY系列较替代产品RY型熔盐泵产品系列更完善,使用寿命更长,并从单一的熔盐输送,进而转化为除熔盐外,同时可作为高温化工物料的输送,介质使用温度<540℃。 GY系列在设计上充分考虑了传动部位的冷却,输送介质饱和蒸汽的密封等工况条件,对原RY型泵结构作了大量的改进并通过试验进行验证; 1、轴承部位设有冷却装置,使轴承工作环境不受高温介质的影响。 2、冷却水与轴直接接触,介质的高温不会因轴而传递到转动部分。 3、独特的结构,确保冷却水不会不进入介质。 4、无须维修耐高温的密封装置,使被输送介质的饱和蒸汽不致于逸出,(特别在输送熔融盐的工况,即使少量的ya硝酸盐饱和蒸汽也对人体有害)。 多种耐高温、耐腐蚀耐磨材料的组合,使GY系列高温液下泵不但适用于如:膜式法固碱,有机氟裂解使用的二元、三元组份的熔盐,也可使用于磷肥、石油裂解等装置的高温流体输送。由于彻底杜绝了热量传至传动部位,因此GY系列泵较同类型高温液下泵(熔盐泵)寿命大大提高。
D型多级离心泵对吸水管路的要求
1)为保证吸水管不漏气,要求管材必须严密。因此,吸水管路一般采用钢管,钢管埋于土中时应涂沥青防腐层。采用铸铁管时,施工时接头一定要严密。 2)为保证吸水管不积气,吸水管应有沿水流方向连续上升的坡度i,一般大于0.005,为避免产生气囊,应使沿吸水管线的最高点在D型多级离心泵吸入口的顶端。吸水管的断面一般应大于D型多级离心泵吸入口的断面,吸水管路上的变径管可采用偏心渐缩管(即偏心大小头),保持渐缩管的上边水平,D型多级离心泵进口应避免直接与弯头相连,应在二者之间加装一个直管。 3)不吸气。吸水管进口淹没深度不够时,由于进口处水流,生成漩涡、吸水时带进大量空气。严重时也将破坏泵正常吸水(公众号:泵管家)。这类情形,多见于取D型多级离心泵房在河道枯水位情况下吸水。为了避免吸水井(池)水面产生漩涡,使D型多级离心泵吸入空气,吸水管进口在低水位下的淹没深度h应不小于0.5m-1.0m。
