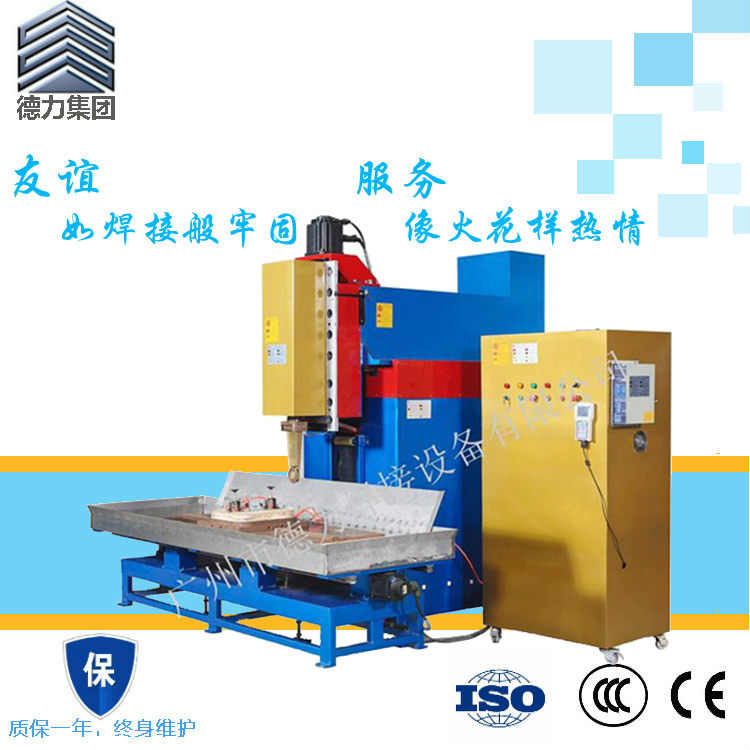

FNS-200KVA CNC数控全自动洗手盆焊接工作站
1.设备简介及主要原理
根据洗手盆平台与焊盆之间的焊缝为同一平面上的曲线的特点，采用四个伺服电机,四轴联动，集中控制，进行焊接。焊接时首先利用焊接平台上的真空吸盘将工件固定，依照各部件特征边进行定位，再利用电阻滚焊机的焊接原理配合CNC数控系统，伺服马达驱动“下焊接平台沿着X线性轴左右移动，上焊接臂沿着Y线性轴前后移动，焊接机头沿着Z线性轴上下移动，上焊接电极滚轮沿着A旋转轴360度自由旋转”，4轴联动，按照程序实现全自动化焊接。
X线性轴：用于将工件及平台左右方向来回往复移动；
Y线性轴：用于将上焊接臂前后方向来回往复移动；
Z线性轴：用于将上焊接机头上下方向移动；
A旋转轴，用于将上焊接电极滚轮360度自由旋转。
2.设备主要优势及特点
2.1设备不受焊盆台面长度限制；
2.2数控CNC智能化控制，焊缝牢固，焊接一致性好，产品美观；
2.3有自动数据采样，自动校准功能，利用采样数据的反馈，自动确定需要焊接的盆子形状及焊接轨迹。不同形状，不同尺寸的盆子，焊接电极臂进行自动数据采集和定位，反馈给数控系统，然后数控系统对焊接电极臂发出指令，按照该盆子的形状进行批量焊接。
2.4平板式下电极结构使得焊接后外观面的焊接痕迹小，大大节省了后续处理的时间和费用，更重要的一点，避免旋转轴瓦转动造成导电不均匀的现象。
2.5设计使用年限：15年以上；
6.设备主要技术参数
6.1 设备型号：FNS-200KVA;
6.2 输入电压：220VAC/380VAC/415VAC/440VAC/480VAC, 50HZ/60HZ,3相;（可按照客户要求定做）
6.3 额定输入电源功率：200KVA;
6.4 额定占载率：50%；
6.5 输出焊接电流：40,000.Amp.
6.6整机绝缘系数：输入电源相对机身的绝缘电阻≥2.5MΩ;
6.7 焊接变压器绝缘等级：H级；
6.8 焊接上电极轮直径：80-150mm;电极轮厚度：3-5mm;(根据焊盆尺寸,及两盆间距大小决定)
6.9 电极轮焊接速度：1500-4500mm/分钟；
6.10 X轴线性移动范围：一般700-3500mm;(根据焊盆的总长度进行特殊设计)
Y轴线性移动范围：一般350-700mm;(根据焊盆的宽度进行特殊设计)
Z轴线性移动范围：一般300-600mm;(根据焊盆的高度进行特殊设计)
A轴旋转自由度范围：360°；
