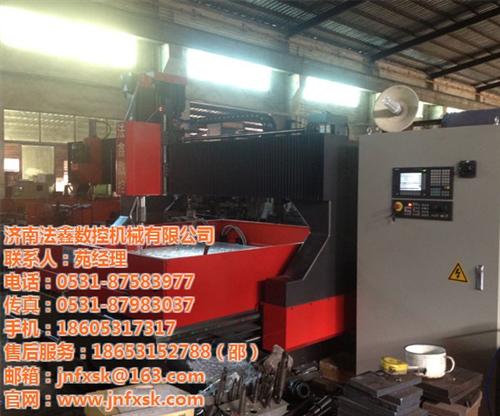

本设备主要有床身工作台、移动式龙门、自定心夹料装置、钻削动力头、自动排屑器、循环冷却装置、电气系统、液压系统、等组成。该设备主要针对建筑钢构、电力铁塔、石化设备等平板的钻孔加工。设备采用龙门移动结构，纵向移动（X轴）、横向移动（Y轴）和钻削动力头垂直移动（Z轴），均由伺服电机通过精密滚珠丝杠导轨付驱动。能自动、准确、快速定位，自动完成钻孔加工工序。大大提高了钻孔加工精度和速度。。
1. 床身工作台
床身系焊接钢结构，经热处理去应力退火处理。床身左右侧面上，各有一条超高承载力的直线滚动导轨副，在一侧装有精密滚珠丝杠副，为带动龙门移动用。床身底面上分布有可调螺栓，可以方便地调整床身工作台的水平。
2. 移动式龙门
龙门系焊接钢结构，经热处理去应力退火处理。在龙门前侧安装有两条超高承载力的直线滚动导轨副。并在上方安装有一套精密滚珠丝杠副及伺服电机，使动力头滑板作Y轴方向移动。在动力头滑板上安装一个钻削动力箱，主轴上可安装钻头。龙门的移动是由伺服电机通过皮带轮带动滚珠丝母在滚珠丝杠上的旋转来实现。
3. 机床控制系统
采用上位计算机+PLC数控系统控制。上位机安装有自动编程软件和机床监控软件，可以将AUTOCAD图形文件直接转换生成加工程序。即使人工编程也是非常简单迅速，不具备电脑操作经验者也可在很短的时间内完成工件编程。
4. 钻削动力头
先进的数控钻削动力头，通过微机控制，能根据不同的孔径自动调整至最佳的钻孔进给量与转速，也可根据不同情况人工进行设置。除能加工透孔外，还能实现加工盲孔、台阶孔等工序。
机床用途
本机床主要用于建筑、桥梁、铁塔等钢结构中的板类工件钻孔，
也可用于锅炉、石化行业的管板、折流板和圆形法兰钻孔；最大加工
厚度为100mm，较薄的板也可以多层叠起来钻孔。本产品可以钻通孔、
盲孔、阶梯孔、孔端倒角。
本机床适用于大批量连续生产，也可用于多品种小批量生产。应用本
机床可使钻孔工作的全过程达到高精度、高效率的完全自动化程度。
特点：
本机最大钻孔直径达50mm，一般联接板、地脚板上的孔都可以钻出。 工作台位于床身上面，通过左右两条直线导轨导向，由伺服电机通过滚珠丝杠副驱动工作台移动，丝杠双螺母经过预紧，消除了间隙，传动精度高。大大提高了刚度和抗振性。工作台面分布有若干T型槽，方便工件装夹。本机共有2个数控轴：龙门可以沿床身X方向移动和定位，装于龙门上的两个动力头可分别沿龙门Y方向移动和定位. 本机配置的丝杠、导轨、液压件、电气元件、伺服电机、变频器等多为国外名牌产品，机器可靠性可与进口设备媲美，故障少。 本机主轴向下钻孔行程达180mm，所以钻头长短不受限制，新钻头能用，磨损短了还能用。钻头向下运动未接触工件时是快速运动，一旦接触工件后立即自动变成工进速度，钻透后又自动快速退回，而且只向上退回到钻头尖离开工件，即水平移动去钻下一个孔，所以很省时间。
