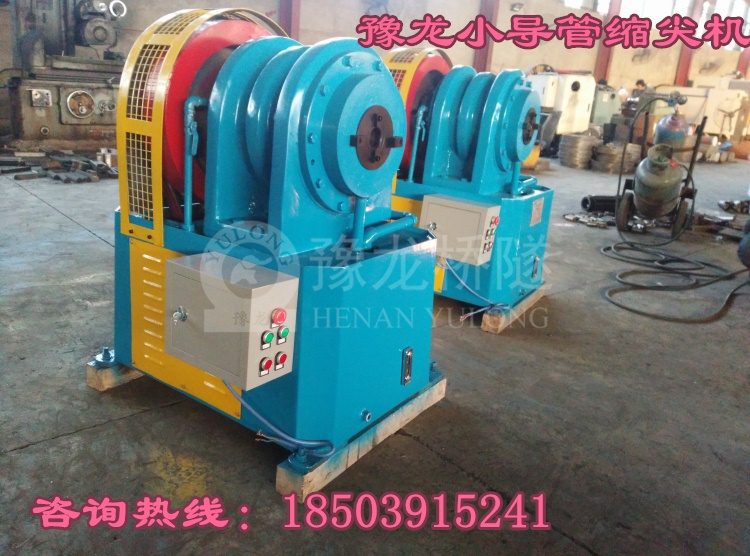

吉林小导管缩尖机图片
吉林小导管缩尖机图片设备用途及优点：
1、我公司生产的数控超前小导管冲孔生产线具备人工智能化，大大提高生产效率的同时又提高了加工精度，是传统人工加工效率的10倍以上。
2、设备具备自动送料机构；一个工人操作，傻瓜式控制，准确尺寸定位，只需一分钟就可完成管子的冲孔加工；无公差、忽略劳动强度带来的人工延时滞后。
3、设备送料机构可实现360°旋转，实现一次送料多位置冲孔的功能！
4、设备生产工艺流程
型号
TJ-48/50型
TJ-75/76型
TJ-108/114型
较大缩管能力mm
48/50*2
75/76*2
108/114*3
一次缩管能力mm
400
600
600
成形时间
7-30秒/次
7-30秒/次
7-30秒/次
模具开闭量
50mm
90mm
90mm
电动功率Kw
4kw
7.5kw
11kw
传统加工和小导管专用加工机效益对比
对比项目
传统人工方式
小导管尖头加工
耗材成本
乙炔/罐 氧气/罐=110元
无（大大节省耗材成本）
电费
3kWh
5.5kWh
产量
1人/小时20根
6根/分钟×60分钟=360根
成品质量
粗糙
标准美观
吉林小导管缩尖机图片主要利用金属管件塑性变形特性，采用热旋锻技术。这种工艺主要针对厚壁钢管缩尖成型，成型后圆度好，表面光滑。是管类加工行业锥尖成型的关键设备。缩尖后产生的长度变化取决于钢管的直径，壁厚和锥度的过渡长度。
2. 成型主要部分由缩管模具，驱动主轴系统，油压送料装置和润滑冷却系统组成。四片模具静音式机构设计，噪音小，成型速度快。
3. 主要元件采用模具钢真空淬火，精密研磨完成。
4. 手动取放料。自动开关启动，机器自动完成夹紧，缩尖加工等所有动作。
5. 适合多种材质，如铁，铝，铜和不锈钢等。形状适用圆筒状零件端部缩尖。
6. 定位方式一般采用后定位，微调机构调节，一般操作者即可完成。缩尖效果由模具直接决定。
7. 加工管径的范围以机器设计的结构和力量来划分，一般《60X3.0mm和《80X4.0mm。加工长度 《1500MM。
8.机器功率11KW-6P，380V/3相电源。机械时间：15-60秒
9.加热系统采用中频电源系统，一般选择60KW。
10.主要应用与地桩管件行业。
吉林小导管缩尖机图片小导管成型机是我公司根据市场需求，研制出的新一代注浆小导管机设备，不仅大大提高了工程工地的生产效率，同时也改变了现有工地的施工工艺，使小导管尖头成型更加美观，使得原来繁琐的施工步奏变得自动化，仅需一个人工就能满足工地小导管注浆的需求。
