铸铁闸门主要由闸框和闸板两大部分组成。 闸框是闸板的支承构件，也是闸板的运行滑道，由地脚螺栓安装固定在水闸闸墩及闸底板的二期混凝土中，将闸板所承受的全部水压力安全传递到闸室中。为科学合理节约材料及减轻自重，其断面制成格构式，断面尺寸按所受荷载大小和闸板运行情况综合考虑。闸板是用来封闭和开启孔 口的活动挡水构件， 板面四周设铸铁边框梁 ， 为提高闸板的强度 ， 板面制成拱形， 拱的圆心角按 6 0 度设计，以降低其所受的水压力。为便于制造、 运输和安装 ， 闸板可制成上下几部分 ，待到安装现场后再用螺栓连接组装成整体 ，连接处上下板设置法兰和筋板使其成为闸板的中间横梁， 以提高闸板的纵向刚度 ， 在宽度方向设置纵向筋板 ，以提高其横向刚度，同时起到纵梁的作用。
新河县众石水利机械厂
闸板是直接承受水压力的挡水构件， 闸框是闸板四周的支承构件， 同时也是闸板上下运动的滑道， 滑道以外部分镶嵌于闸墩及闸底的二期混凝土中， 将闸板所承受的水压力均匀地传递到闸墩及闸室底部。闸框迎水面四周与闸板框四周背水面接触处经机械精制、 加工 刨光后平直光滑、 贴合严密， 使结合面、 止水面与运动滑道合三为一。在启闭机作用下， 当闸门启闭运行时， 紧闭斜铁和闸框滑道确保闸门的纵横运行轨迹， 在水压力和紧闭斜铁的双重作用下， 确保闸板运行平稳 ， 使闸板与闸框滑道紧密贴合， 从而达到有效止水的目的。
PHZ拱形平面铸铁闸门是一种小型平板闸门，广泛使用于取水输水、市政建设，给水排水、农田灌溉等工程中，通常设置在渠道、涵管的进水口，用作工作闸门调节流量、控制水位，或用作检修闸门关闭孔口挡水。
铸铁闸门有方形、圆形两种。铸铁闸门一般由门叶和门框两部分组成，门体和门框的材料为铸铁，一般整体铸造、整体加工。
门体一般采用面板与加强肋的结构，面板可做平面或拱形。门体一般整体铸造和机加工，但尺寸较大的可采用分块组成式。门体上一般采用整体式金属止水，兼作支承滑块，金属止水用同材料制作的沉头螺钉紧固在门体上，螺钉头部与止水工作面一起精加工，一些尺寸较大的也可“P”形橡皮止水。
门框为铸铁闸门与基础之间的连接构件，相当于平面钢闸门的埋高部分。门框包括下部门框和上部导轨两部分。下部门框一般整体铸造加工，导轨可用螺栓（螺钉）与门框相接，或与下部门框整体铸造，在门体开启到最顶端位置时，导轨的顶端应高于门体的水平中心线。
如有任何关于产品技术或质量问题请随时联系我们 图片上的联系方式。7x24小时在线。
铸铁闸门 铸铁拱形闸门 螺杆式启闭机实体厂家生产+销售，厂家直销，价格较低，靠量生存。闸门重量不同价格不同，需要加厚的或异型的可联系厂家。

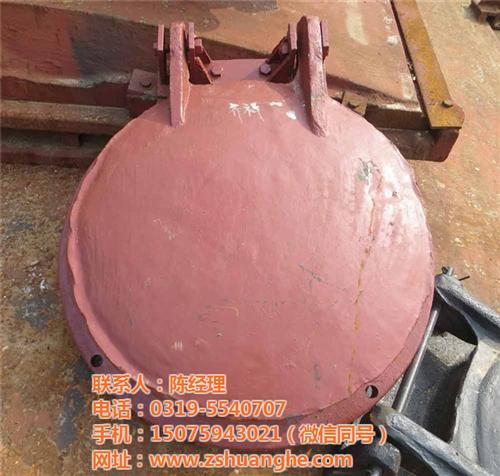

拍门材质分为不锈钢、铸铁、型钢、玻璃钢、复合材料等多种材料。设备公称压力（PN）：0.25-1.6Mpa；公称通径（DN）：200-2000mm，是安装在江河边排水管出口的一种单向阀，当江河潮位高于出水管口，且压力大于管内压力时，拍门面板自动关闭，以防江河潮水倒灌进排水管道内。
