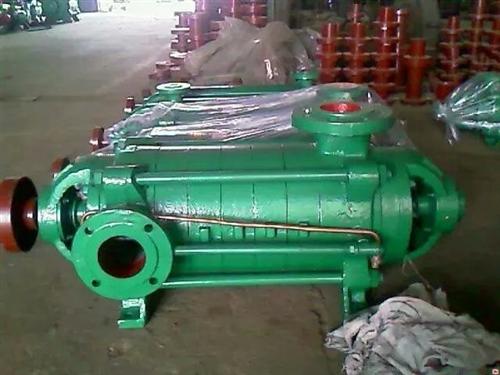

D型多级泵供输送不含固体颗粒，温度低于80℃的清水或物理化学性质类似于水的液体，适应于矿山和城市给排水工程之用。
DG型多级锅炉给水泵供输送不含固体颗粒，温度低于105℃的清水或物理化学性质类似于水的液体，适于输送小型锅炉给水或输送热水或类似热水的介质。
D型多级泵的基本构造是由进水段、出水段、中段、尾盖、叶轮，泵体，泵轴，轴承，密封环，填料函等部件构成。
1、叶轮是多级泵的核心部分，它转速高出力大，叶轮上的叶片又起到主要作用，叶轮在装配前要通过静平衡实验。叶轮上的内外表面要求光滑，以减少水流的摩擦损失。
2、进水段、出水段、中段也称泵壳，它是多级泵的主体。起到支撑固定作用，并与安装轴承的托架相连接。
3、泵轴的作用是借联轴器和电动机相连接，将电动机的转矩传给叶轮，所以它是传递机械能的主要部件。
4、轴承是套在泵轴上支撑泵轴的构件，有滚动轴承和滑动轴承两种。滚动轴承使用牛油作为润滑剂加油要适当一般为2/3～3/4的体积太多会发热，太少又有响声并发热！滑动轴承使用的是透明油作润滑剂的,加油到油位线。太多油要沿泵轴渗出，太少轴承又要过热烧坏造成事故！在水泵运行过程中轴承的温度在85度一般运行在60度左右，如果高了就要查找原因（是否有杂质，油质是否发黑，是否进水）并及时处理！
水泵的注意事项：
关于D型卧式多级离心泵的起动, 运转, 停机
1) 起动泵在起动前必须用手盘转联轴器,感觉灵活使泵与电机脱离,检查电机转向与泵的转向是否相符泵起动前需向泵内引水(灌满为止) 或抽真空,并关闭出口闸阀和压力表旋塞起动水泵,打开压力表,真空表旋塞,逐步打开出口闸阀到压力表指到所需压力为止
运转
注意水泵轴承温度,温度不得高于70°C. 经常检查,滚动轴承每工作1000小时更换一次.轴承运转中不应有噪音.出水段上平衡水管不允许被阻塞检查泵轴串动量是否在允许范围内.填料压紧程度保证均匀水滴渗出叶轮与密封环的间隙因磨损超过大值的两倍时,应及时更换密封环.3) 停机
慢慢关上闸阀和压力表,真空表旋塞,然后关闭电动机,如果所处的环境外界温度较低时,则应将下部各个四方螺塞放开,放出泵内的水,以免冻裂.
长期停止使用水泵时,应将泵拆开,擦干零件上的水,并在滑动面上涂以防锈油,妥善保存.
结构型式
??D型多级泵泵为卧式安装。除D16-60型泵的吸入口方向垂直向上外，其余泵的吸入口方向为水平。所有D型泵的吐出口方向垂直向上。轴向力由平衡盘来平衡。轴封一般采用填料密封，根据用户需要也可采用机械密封。除D85-67，D155-67型泵采用滑动轴承、稀油润滑外，其余采用滚动轴承、油脂润滑。
??旋转方向
??D型多级泵从电机端向泵看为顺时针方向旋转。
??主要零件材质
??D型多级泵的过流部件材质均为铸铁，轴的材质为45号钢。
??成套范围
??D型多级泵于电机、底座配套供应，可配功用底座或本身底座，厂方还提供附件（包括吐出锥管、闸阀、底阀、止回阀）和备件（包括叶轮、密封环、导叶套、平衡盘、轴套）。
