GM644X气动隔膜快开排泥阀排泥阀
一、GM644X气动隔膜快开排泥阀排泥阀用途
本阀又名角式排泥阀，主要安装于各类池子外部，用于排除泥沙、污泥等。
是重庆大才阀门结合国外先进技术自主开发生产，是现目前国内质量最稳定的排泥阀。
还可按用户所需生产和加工定制。
二、GM644X气动隔膜快开排泥阀引用标准
设计制造标准：GB12235-89
法兰连接标准：GB/T17241.6-2008
试验检验标准：GB13927-92
阀门材料标准：GB12226-89
三、GM644X气动隔膜快开排泥阀作用原理
本类阀门又阀体，液压缸，活塞，阀杆，阀瓣组成。
液压缸是液体工具，液体作为动力，活塞，阀杆作为开关。
开启只需要一分钟可以打开阀板，此阀必须配用手动换向阀或电磁阀可远距离控制排泥阀开关。
该阀密封件性能强，开关灵活，检修方便，使用寿命长等特点。
寿命可长达五年以上，保用期36个月。
四、GM644X气动隔膜快开排泥阀主要技术参数
|
阀体部分 |
型号 |
H744X-10 |
H744X-16 |
|
|
公称压力（MPa） |
1.0 |
1.6 |
||
|
试验 压力 |
密封（MPa） |
1.1 |
1.76 |
|
|
强度（MPa） |
1.5 |
2.4 |
||
|
适用介质 |
水 |
|||
|
温度（°C） |
<80 |
|||
|
驱动部分 |
驱动介质 |
水（使用压缩空气，订货时注明） |
||
|
驱动压力（MPa） |
0.3—1.0 |
|||
|
介质温度（°C） |
<50 |
|||
|
控制部分 (另配) |
控制器输入电压（V） |
Ac220 |
||
|
电磁阀线圈电压（V） |
Ac220 |
|||
|
电磁阀线圈功力（W） |
10—15 |
|||
五、GM644X气动隔膜快开排泥阀主要零件材料
|
零件名称 |
阀座 |
阀瓣 |
阀杆 |
缸体 |
活塞板 |
活塞皮碗 |
|
材料牌号 |
HT200 |
HT200 |
不锈钢 |
HT200 |
HT200 |
耐磨丁晴橡胶 |

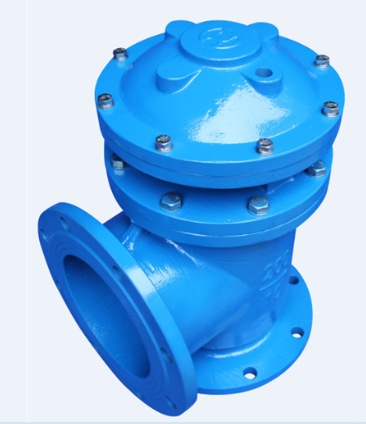

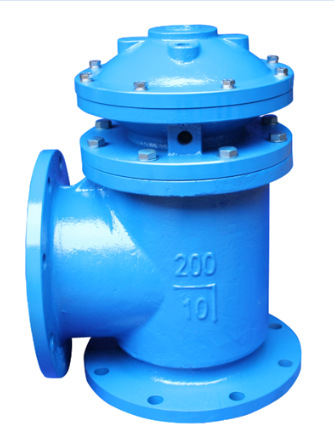

排泥阀实物图片：
细节展示·DETAIL DISPLAY
购物须知 ·SHOPPING TIPS
1.排泥阀产品型号：如有指定型号标准，请直播销售热线咨询价格，了解详情！
2.排泥阀技术支持：如没有指定产品型号规格，请把工况要求、设计图纸、技术规 范，发送传真或邮件至本公司。
3.池底排泥阀产品订货需要参数：通径（DN），公称压力（Mpa），温度（℃），连接方式（螺纹、法兰、对夹等）。
4.排泥阀驱动方式：手动、蜗轮、气动、液动、电动等。
5.排泥阀制造标准：国标GB、日标JIS、美标ANSI、德标DIN等。
6.排泥阀报价确认：本公司提供报价清单及技术标准说明至客户确认，在双方技术各方面确认后再拟定合同。
7.排泥阀质量要求、质量标准、供方对质量负责的条件：按国家有关质量标准。
8.如需要产品详细介绍访问公司网站：http://www.dacaifm.com/
