闸板是直接承受水压力的挡水构件, 闸框是闸板四周的支承构件, 同时也是闸板上下运动的滑道, 滑道以外部分镶嵌于闸墩及闸底的二期混凝土中, 将闸板所承受的水压力均匀地传递到闸墩及闸室底部。闸框迎水面四周与闸板框四周背水面接触处经机械精制、 加工 刨光后平直光滑、 贴合严密, 使结合面、 止水面与运动滑道合三为一。在启闭机作用下, 当闸门启闭运行时, 紧闭斜铁和闸框滑道确保闸门的纵横运行轨迹, 在水压力和紧闭斜铁的双重作用下, 确保闸板运行平稳 , 使闸板与闸框滑道紧密贴合, 从而达到有效止水的目的。

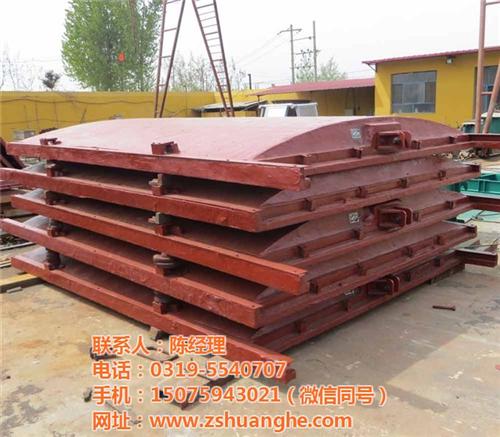

PHZ拱形平面铸铁闸门是一种小型平板闸门,广泛使用于取水输水、市政建设,给水排水、农田灌溉等工程中,通常设置在渠道、涵管的进水口,用作工作闸门调节流量、控制水位,或用作检修闸门关闭孔口挡水。
铸铁闸门有方形、圆形两种。铸铁闸门一般由门叶和门框两部分组成,门体和门框的材料为铸铁,一般整体铸造、整体加工。
门体一般采用面板与加强肋的结构,面板可做平面或拱形。门体一般整体铸造和机加工,但尺寸较大的可采用分块组成式。门体上一般采用整体式金属止水,兼作支承滑块,金属止水用同材料制作的沉头螺钉紧固在门体上,螺钉头部与止水工作面一起精加工,一些尺寸较大的也可“P”形橡皮止水。
门框为铸铁闸门与基础之间的连接构件,相当于平面钢闸门的埋高部分。门框包括下部门框和上部导轨两部分。下部门框一般整体铸造加工,导轨可用螺栓(螺钉)与门框相接,或与下部门框整体铸造,在门体开启到最顶端位置时,导轨的顶端应高于门体的水平中心线。
如有任何关于产品技术或质量问题请随时联系我们 图片上的联系方式。7x24小时在线。
铸铁闸门 铸铁拱形闸门1.5x1.5m 螺杆式启闭机实体厂家生产+销售,厂家直销,价格较低,靠量生存。闸门重量不同价格不同,需要加厚的或异型的可联系厂家。
铸铁闸门有:平面铸铁闸门、弧形铸铁闸门、高压铸铁闸门、拍门、潮门。可根据用户的需要采用镶铜、不锈钢等方式止水。
闸门安装注意事项:1、在闸门安装前,首先检查各连接部位的螺栓是否因运输装卸中造成的松动,如有松动应加以紧固。
铸铁闸门有方形、圆形两种。铸铁闸门一般由门叶和门框两部分组成,门体和门框的材料为铸铁,一般整体铸造、整体加工。
门体一般采用面板与加强肋的结构,面板可做平面或拱形。门体一般整体铸造和机加工,但尺寸较大的可采用分块组成式。门体上一般采用整体式金属止水,兼作支承滑块,金属止水用同材料制作的沉头螺钉紧固在门体上,螺钉头部与止水工作面一起精加工,一些尺寸较大的也可“P”形橡皮止水。
门框为铸铁闸门与基础之间的连接构件,相当于平面钢闸门的埋高部分。门框包括下部门框和上部导轨两部分。下部门框一般整体铸造加工,导轨可用螺栓(螺钉)与门框相接,或与下部门框整体铸造,在门体开启到最顶端的位置时,导轨的顶端应高于门体的水平中心线。
特点:
铸铁闸门一般设置有可调节的楔紧装置,楔紧副(如楔块与楔块、楔块与偏心销等)分别设在门体和门框上。调节楔紧装置,可使得闸门关闭时门体紧贴门框,达到止水要求。
铸铁闸门通常配置手动或电动螺杆式启闭机,用于操作闸门的启闭。
