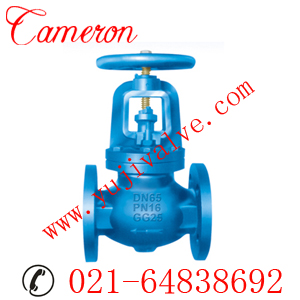

供应英国卡麦隆进口铸铁截止阀_进口铸铁截止阀

一．『产品描述』

英国CAMERON卡麦隆进口铸铁截止阀（Imported iron globe valves）的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿阀座的中心线作直线运动。阀杆的运动形式,(通用名称:暗杆),也有升降旋转杆式,(通用名称:明杆)截止阀是指关闭件(阀瓣)沿阀座中心线移动的阀门。根据阀瓣的这种移动形式,阀座通口的变化是与阀瓣行程成正比例关系。由于该类阀门的阀杆开启或关闭行程相对较短,而且具有非常可靠的切断功能,又由于阀座通口的变化与阀瓣的行程成正比例关系,非常适合于对流量的调节。因此,这种类型的阀门非常适合作为切断或调节以及节流用。

二．『产品特点』

进口铸铁截止阀是所使用的阀门中是多的一种，也是作为节流用最适宜的形式。因为它有很好的调节性能，而且与其他结构型式的阀门相比，进口铸铁截止阀阀座四周由于受侵蚀造成的磨损分布较均匀。进口铸铁截止阀是强制密封式阀门，所以，在关闭时必须向阀瓣施加压力，使两密封面间不产生泄漏。由于进口铸铁截止阀的密封力和介质压力是在同一轴线上，而且方向相反，密封力不但得不到放大，还要克服介质的压力，因此进口铸铁截止阀所需的密封力要比闸阀大得多。在进口铸铁截止阀的选用中应特别注意，带有平板式密封圈的进口铸铁截止阀不能用于污秽介质或含有固体颗粒的介质。在这些介质中，采用锥形密封面密封更为恰当。

通常，在节流、调节、高压管路系统中推荐选用进口铸铁截止阀；在需要双位调节、结构要求轻小、结构长度无严格要求、低压截止(压差小)、高浊介质中可以选用进口铸铁截止阀；在泥浆、含有固体颗粒的介质，耐磨损、通径缩口、要求快速动作(1/4转即启闭)、操纵力小时不选用截止阀；在要求密封性能好、高压截止(压差大)、低噪声、有气穴和汽化现象、可向大气少量泄漏、磨蚀性介质、低温深冷时可使用专用设计结构的进口铸铁截止阀。

然而，进口铸铁截止阀也有其缺点，主要是由阀体内部形状造成的。在进口铸铁截止阀体腔中，介质从水平直线方向流动改变为向上或向下垂直流动，再转变为水平方向流动，因此产生压力损失，特别是在液压装置中。这种压力损失应引起足够重视。

三．『产品尺寸』

1.阀门的设计与制造符合BS5152.

2.阀门的结构长度符合BS EN558-1中系列10的规定.

3.阀门的法兰连接尺寸按BS EN1092-2。

性能规范：

额定工作压力		1.6MPa
使用介质		水.油.气
试验压力	壳体	2.4MPa
	密封	1.76MPa
试验时间		密封试验	壳体试验
	≤50	15S	15S
	65-150	60S	60S
	200-300	120S	120S

结构尺寸——毫米：

SIZE	L	D	D1	D2	B	n-d	f	Do
50	203	165	125	99	20	4-19	3	178
65	216	185	145	118	20	4-19	3	178
80	241	200	160	132	22	8-19	3	200
100	292	220	180	156	24	8-19	3	254
125	330	250	210	184	26	8-19	3	300
150	356	285	240	211	26	8-23	3	300
200	495	340	295	266	30	12-23	3	348
250	622	405	355	319	32	12-28	3	400
300	698.5	460	410	370	32	12-28	4	457

材料表：

18	螺母	钢	BS970 43A	GB700-88 Q235
17	垫片	钢	BS970 43A	GB700-88 Q235
16	手轮	铸铁	BS1452 Gr.220	GB9439-88 HT250
15	阀杆螺母	铸黄铜	BS1400 PCB1	GB1176-87 ZCuZn38Mn2Pb2
14	方头螺栓	钢	BS970 43A	GB700-88 Q235
13	螺母	钢	BS970 43A	GB700-88 Q235
12	填料压盖	球墨铸铁	BS2789 Gr420-12	GB1438 QT400-17
11	阀盖	铸铁	BS1452 Gr.220	GB9439-88 HT250
10	填料	石墨		GB3518-83 LC35-999
9	螺栓	钢	BS970 43A	GB700-88 Q235
8	中法兰垫片	石墨		GB3518-83 LC35-999
7	阀杆	黄铜	BS2874 CZ122	YB146-71 HPb59-1
6	阀头背母	铸黄铜	BS1400 PCB1	GB1176-87 ZCuZn38Mn2Pb2
5	止动垫圈	不锈钢	BS970 304S15	GB1220-92 OCr18Ni9
4	阀头	铸铁	BS1452 Gr.220	GB9439-88 HT250
3	阀头密封圈	铸青铜	BS1400 LG2	GB1176-87 ZCuSn5Pb5Zn5
2	阀体密封圈	铸青铜	BS1400 LG2	GB1176-87 ZCuSn5Pb5Zn5
1	阀体	铸铁	BS1452 Gr.220	GB9439-88 HT250
序号	名称	材料	英国标准	中国标准

如果您有需要咨询更详细的产品信息

请咨询授权代理商--上海玉机阀门有限公司

联系人：吕先生

电话： 021-64838692 021-64709692

手机：18721521429

进口阀门：http://www.yujivalve.com http://www.688fm.com
