一、产品概述

    SP液下渣浆泵为立式离心液下渣浆泵，浸入液下，用于输送磨蚀性、粗颗粒、高浓度渣浆。不需要任何轴封和轴封水，在吸入量不足的工况下也能正常工作。

SP型液下渣浆泵过流部件由耐磨金属制成。

根据渣浆池液面的高低，可选择不同长度的泵传动轴或吸入管。

采用多种速度和多种变型方式，使得泵在优良的工况下运行，使用寿命长，运行效益高，能满足多类恶劣的输送条件。

二、SP液下渣浆泵应用范围

  渣浆泵主要适用于输送腐蚀性、粗颗粒、高浓度渣浆。广泛地应用于冶金、矿山、电力、建材、环保等部门。

三、SP液下渣浆泵结构说明

        SPR液下渣浆泵结构与SP液下渣浆泵的区别仅仅在于浸人渣浆的零部件外表均衬有耐腐蚀的橡胶，衬有橡胶的零件包括轴、泵体、叶轮、护板和滤网，浸入液下部分的联接螺栓均带有橡胶保护套，传动部分零件和SP型泵完全一样。

       SP液下渣浆泵的泵体、叶轮的护板均用耐磨材料制造。轴承体的泵端采用双列圆锥滚子轴承，驱动端采用单列圆柱滚子轴承，能承受泵的轴向负荷。轴承体上安装有电机座或电机支架，可以采用直联传动或三角皮带传动。泵应浸入渣浆池内工作，泵体吸入口带有滤网，可防止大颗粒进人泵内。

石家庄利泽泵业有限公司生产渣浆泵、液下渣浆泵、双吸泵、管道泵、直联泵、锅炉给水泵、高压多级泵、化工泵、氟塑料泵、压滤机入料泵等多种产品

SP液下渣浆泵为立式离心液下渣浆泵，浸入液下，用于输送磨蚀性、粗颗粒、高浓度渣浆。不需要任何轴封和轴封水，在吸入量不足的工况下也能正常工作。

SP型液下渣浆泵过流部件由耐磨金属制成。

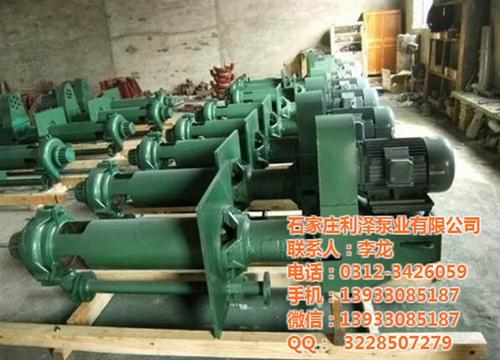

65QV-SP液下渣浆泵

采用多种速度和多种变型方式，使得泵在良好工况下运行，使用寿命长，运行效益高，能满足多类恶劣的输送条件。

液下渣浆泵 运行

　　1、液下渣浆泵启运前应展开泵进口阀，关闭泵出口阀。而后启动泵，泵启动后再慢慢开动泵出口阀，泵出口阀开大小与快慢，应以泵不振动和电机不超额定电流来掌握。

　　2、串联用泵启动，亦遵循上述方法。开启一级泵后，即可将末级泵出口阀门找开一点(开大小以一级泵电机电流为额定电流1/4为宜)，而后即可相继启动二级三级直到末级泵，串联泵全部启动后，即可逐渐开大末级泵出口阀门，阀门开大小快慢，应以泵不振动和任一级泵电机都不超额定电流来掌握。

　　3、液下渣浆泵主要以输送流量为目，运行系统中要装上流量表（计），以随时观察流量是否符合要求；装有旋流器管路系统、冲渣系统、压滤脱水系统中还要求管路出口处有一定压力。这种系统中还应装上压力表以观察压力是否符合要求。

　　4、液下渣浆泵运行中除流量、压力外，还要观察电机不要超过电机额定电流。随时监视油封、轴承等是否发生导常现象，泵是否发生抽空或溢池等，并随时处理。

 装配与拆卸　　SP型液下泵装配顺序

　　（1）将轴承分别装在轴承盒和轴承座上。

　　（2）将毛毡圈装在轴承端盖甲、丙和轴承盒上。

　　（3）将轴承端盖乙、丙装在轴承座上并用螺栓紧固。

　　（4）将装好轴承的轴承盒穿在轴上，拧上圆螺母，并将轴承端盖甲紧固在轴承盒上。

　　（5）将轴装入轴承座，用螺栓固定，拧上调整螺钉，并将轴承安装在支承座上，将挡水圈套在下部轴承处的适当位置。

　　（6）将联接管固定在轴承座上，并在联接管下部装上泵盖，在轴下部装上叶轮并拧紧，依次装上泵体前盖，并螺栓固定，用轴承盒处的调整螺钉调整叶轮与前盖间的间隙，（控制在1--1.5mm内）调好后用螺母，螺栓紧固。

　　（7）电机支承安装在轴承座上用螺栓紧固，在轴的上端装联轴器部件，并将电机联轴器用紧固螺钉紧固在电机轴头上，将电机装在电机支承上，并用螺栓，螺母紧固。

　　（8）从泵的出品顺序将石棉垫，出液弯头、出液管件装上，并固定在支承座上。
