1、本切割机采用等离子切割（也可配置火焰切割），既能切割碳钢管，又能切割不锈钢管。本切割机操作十分简便，只需输入主管支管的管径、主管与支管的相交形式、交角和切割速度等参数后，便可进行自动切割。不必进行复杂的计算工作。并且，能在主管上切割多个不同方向、不同直径的圆柱相贯线孔和能在支管端部切割圆柱相贯线端头，满足支管轴线与主管轴线偏心和非偏心的垂直相交、倾斜相交的条件。并具有一次装夹能在主管上切割多个不同方向、不同直径的圆柱相贯线孔及一次装夹切割支管两端的功能。
基本配置：

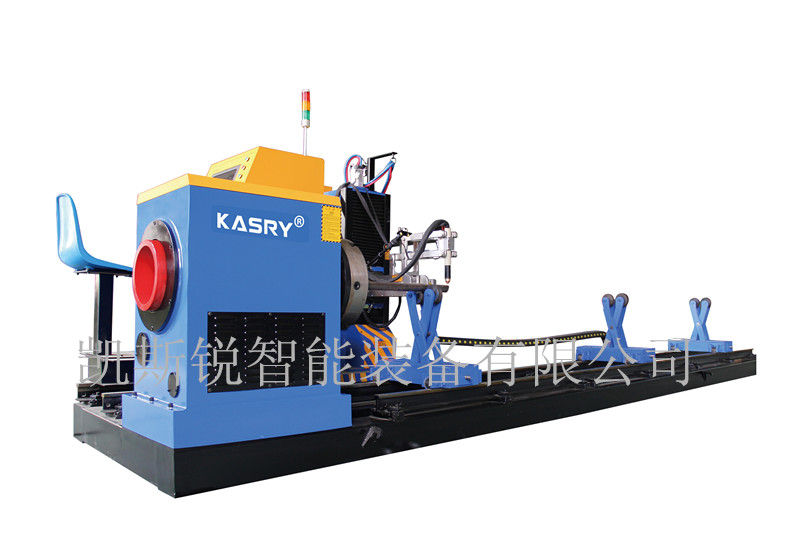

相贯线切割机主要由系统控制柜、驱动装置、自动调高装置、装夹装置、安全装置、导轨、气路系统、等离子切割系统等部分组成。
机器定位精度：
能满足被切割钢管符合国家标准，能达到工件长度尺寸定位精度为0.2mm/2000mm；母线定位精度为≤±0.5mm; 各类相贯线相配管接头装配间隙误差≤±0.5 mm。
1、X轴-管件旋转轴
驱动系统： 精密齿轮箱、齿轮副传动
转速： 0.1-25r/min
定位精度： ±0.3mm
2、Y轴-割炬沿管件轴向水平移动轴
驱动系统： 精密齿轮箱, 齿轮、齿条传动
切割速度： ≦6000mm/min
切割长度： 6000mm（可定制）
定位精度： ±0.2mm
|
型号 |
圆管相贯线切割线 |
|
切割范围 |
6m(长度可定制） |
|
机器尺寸 |
7800mm*1800mm*1650mm |
|
切割方式 |
火焰/等离子 |
|
切割厚度 |
火焰：6-60mm 等离子：根据等离子电源功率决定 |
|
火焰切割速度 |
20-700mm/min |
|
控制系统 |
研华工业电脑 |
|
等离子最大穿孔厚度 |
14mm |
|
等离子最大边缘切割厚度 |
18mm |
|
等离子切割速度 |
500-3500mm/min |
|
等离子割枪防撞保护系统 |
有 |
|
驱动方式 |
伺服 |
|
软件 |
KASRY PIPE应用软件 |
|
工作环境 |
|
|
压缩气体工作压力 |
7mpa以上 |
|
等离子需要气体流量 |
4500L/H |
|
工作环境 |
通风，无震荡 |
|
电源功率 |
5KW(不含等离子电源功率） |
|
燃气种类 |
丙烷/乙炔 |
