液压铆钉机
一、主要用途与适用范围

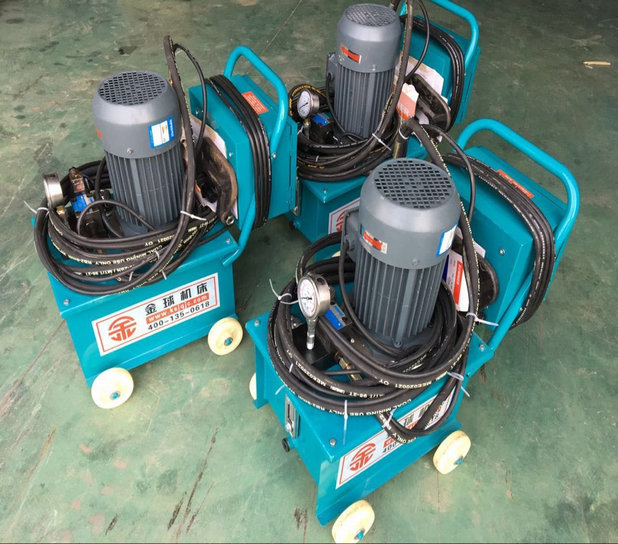

金球牌电动液压铆接钳是一种用于通风工程、风管法兰铆接作业的必备机具。具有小巧轻便、铆接牢固、操作灵活、噪声小、检修方便等特点。
二、原理与结构
本机由泵站、铆接钳、电气箱、高压胶管等组成。电机直接驱动轴向柱塞泵，产生高压油，推动与铆接钳连接一体的单作用油缸活塞，作工作运动，进行铆接作业。作业完成后，由按钮控制电磁换向阀，使油路接通或空载泄流，回程弹簧使活塞复位，完成一个工作循环。
三、主要参数
1、工作范围：
（1）风管法兰角钢：40×40×4 50×50×5
（2）铆钉尺寸：φ4×10 φ5×10
2、泵站
（1）最高工作压力：20 MPa
（2）工作推力：65 kN
（3）电机功率：1.5 Kw 380V 1410 r.p.m
（4）液压油贮量：17ι
3、外形尺寸：510×320×695mm
4、重量64 kg
四、使用方法
1、液压油：46号长城抗磨液压油，正常工作油温为15℃～65℃，给铆接钳加油必须达到油标1/2高度上线。
2、启动
（1）启动电机：检查电机的旋向（为顺时针方向）；
（2）空载启动，空载停车；
（3）启动时，先将启动按钮启闭数次，检查泵的声音是否正常和铆接活塞杆伸缩是否正常。
（4）调压：将工作压力调到不超过150kg/cm2。
3、铆接
两次铆接成形安装：把铆接螺母直接安装在伸缩杆上，钳头上安装铆钉座。首先将铆钉放入角钢法兰铆钉孔内，将铆接钳的铆接螺母中心对准铆钉，按动铆钳上的按钮钮开关，使压力油进入工作油缸，活塞杆迅速伸出，铆钉顶穿薄钢板，实现冲孔，松开按钮开关，活塞杆复位。再将铆接钳的铆接螺母偏心对准铆钉，继续按按钮开关，活塞杆伸出，使铆钉铆接，实现了冲孔，铆接两次成形工艺，这时松开按钮开关，完成一个工作循环。
