SLD型卧式多级离心泵是我单位在SLD型泵的基础上吸收国内外多种多级离心泵的优点改进而成的新一代产品，符合JB/T53058-93质量标准。
本系列泵由于采用了的水力模型及低转速电机，因而具有节能、运行平稳、噪声低、振动小等优点，同时，易损件寿命成倍增长大大延长了泵的使用寿命。
结构说明：
1. 本型泵为单吸多级节段式结构，其吸入口为水平方向，吐出口为垂直向上布置，设有50、75、100、125、150等五种口径，用户可根据流量、扬程的需求选择不同口径和级数的泵来得到满足；
2. 本型泵主要由进水段、中段、导叶、叶轮、出水段及轴承体部件、密封部件等组成，其机构设计合理；
3. 泵的转子部件由中碳钢轴、铸铁叶轮、平衡盘及轴套等组成，转子两端支承在赶油润滑的滚动轴承上。由于叶轮极好的动静平衡及平衡盘的水力平衡作用，使得泵运行起来十分平稳，且噪声低，振动小；
4. 进水段、中段及出水段的结合面用纸垫通过拉紧螺栓拉紧达到密封。为防止液体从两端主轴泄漏，设软填料轴封，同时在轴上装有橡胶挡水圈、O型橡胶密封圈，以防水进入轴承腔内；
5. 为防止中段和导叶磨损，特设叶轮密封环及导叶套等易损零件，当叶轮与这些易损件之间的间隙超过规定值时应予以更换；
6. 泵与电动机同时装在公用的铸铁底座上，其扭距通过弹性联轴器来传递。
2. DL型泵的主要零件有：进水段、中断、出水段、填料体、叶轮、导叶、出水段导叶、轴、轴承、轴套、平衡鼓、平衡套、连接架等。
2.1进水段、中段、出水段、导叶、出水段导叶、填料体均为铸铁制成，共同形成泵的工作室。
2.2叶轮为铸铁制成，液体沿轴向单侧进入，由于叶轮前后受压不等，会存在轴向力，此轴向力绝大部分由平衡鼓来平衡，而小部分参与轴向力由轴上端的球轴承来承受。
2.3轴为优质碳钢制成，中间装有叶轮、平衡鼓和轴套，用键和轴套螺母固定在轴上组成为转子部件。轴的一端装有下轴套，与塑料轴承相配合，另一端装有球轴承，借以支撑转子部件。其上安装联轴器部件与电机直接连接。
2.4平衡鼓、平衡套两者组成泵的平衡装置，磨损后可以更换。
2.5轴封不仅能用软填料，而且可与机械密封互换，当用软填料密封时，轴套磨损后可以更换。
轴封为机械密封时，采用平衡室内的压力水进行润滑和冷却。
轴封为填料密封时，出水段上的3/8“软管接头，用于把填料体中漏出的水通过软管排放到地沟里，以保持水泵周围场地的整洁。
2.6泵上端轴承采用二硫化钼润滑脂润滑

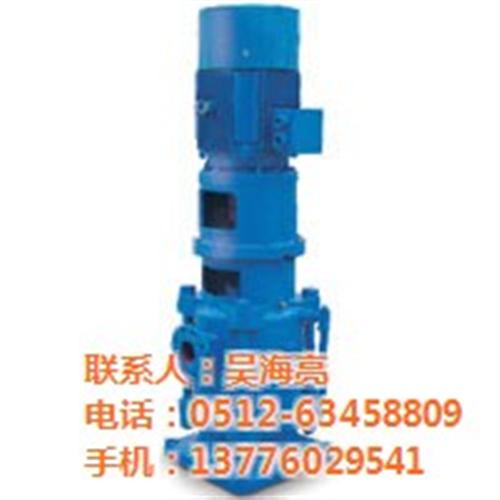

SLG/SLGF为安装标准电机的非自吸立式多级离心泵，电机轴通过电机座用联轴器直接与泵轴联接，拉杆螺栓将耐压筒、过流部件固定在电机座和进出水段之间，泵进出水口在泵底同一直线上；本泵可根据需要配置智能保护器，对泵干转、缺相、过载等进行有效保护。
运行条件
稀薄、干净、非易燃易爆并不含固体颗粒或纤维的液体。
液体温度：常温型-15℃~+70℃
热水型+70℃~+120℃
环境温度：+40℃
海拔：1000m
