双吸泵中的密封圈的作用
双吸泵中离心泵叶轮进口外缘与泵体（吸水室）内缘之间有一定的间隙。若此间隙过大，从叶轮中流
出的高压水就会通过该间隙漏回到叶轮的进口，以致减少泵的出水量，降低泵的效率；但间隙过小时，
虽能减少漏水量，但会引起机械摩擦。双吸泵中因此，为了尽可能地减少漏水量，双吸泵中同时使磨损
后便于修复或更换，一般在泵体、泵盖和叶轮上分别镶嵌一金属圆环。由于该圆环既可减少漏水量，又
能承受磨损，且位于水泵进口，故称其为密封环，又称减漏环、承磨环或口环。
双吸泵中密封环的型式有单环式、双环式和迷宫式。其中，迷宫式密封环的水流回流阻力大，减
漏效果好，但构造复杂，制造和安装要求高。在最常用的双吸泵中单环式密封环中，又可分为平直式
和端面式两种。平直式密封环主要靠径向间隙密封；端面式密封环主要靠轴向间隙密封。端面式密封环
中的水流沿径向流出，改善了双吸泵中叶轮进口处的流态，但因间隙较短，减漏效果不如平直式密封环
双吸离心泵供输送清水或物理化学性质类似于水的其他液体，根据用户需求，通过改变泵结构及材质可用于输送多泥砂水或各类腐蚀性液体，该系列泵适用于工厂、矿山、城市给排水、电站、农田排灌及各种水利工程。
特点：
1.结构紧凑 外形美观，稳定性好，便于安装。
2.运行平稳 优化设计的双吸叶轮使轴向力减小到不高过限度，且有优异水力性能的叶型，并经精密铸造，泵壳内表面及叶轮表面极其光华具有显著的抗汽蚀性能和高效率。
3.轴承保证运行平稳，噪音低，使用寿命长。 双吸离心泵
4. 轴封 选用机械密封或填料密封。能保证8000小时运行无泄漏。
5. 安装形式 装配时不需调整，可根据现场使用条件。分立式或卧式安装。
6. 加装自吸装置，可实现自动吸水，不需安装底阀，不需真空泵，不需倒灌，泵可以启动。

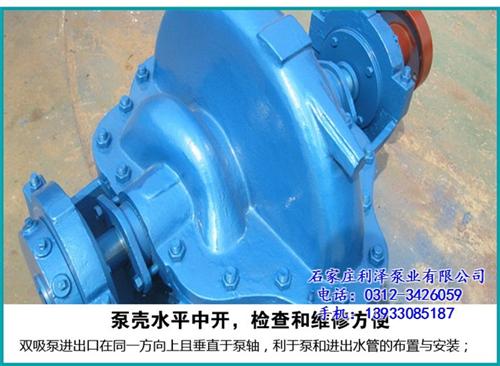

Sh型泵是单级双吸卧式中开离心泵。供输送清水及物理化学性质类似于水的液体。液体温度不得超过80℃
双吸泵℃，合适矿山、城市、电站的给排水，农田排涝灌溉和各种水利工程。
双吸泵组件
1 泵体 12 轴套螺母（右）
2 泵盖 13 轴承体
3 泵轴 14 固定螺栓
4 叶轮 15 轴承体压盖
5 双吸密封环 16 联轴器部件
6 轴套 17 圆螺母
7 填料套 18 轴承盖（甲）
8 水封管 19 轴套螺母（左）
9 填料 20 轴承挡圈
10 填料环 21 轴承盖（乙）
1l 填料压盖 22 端盖
