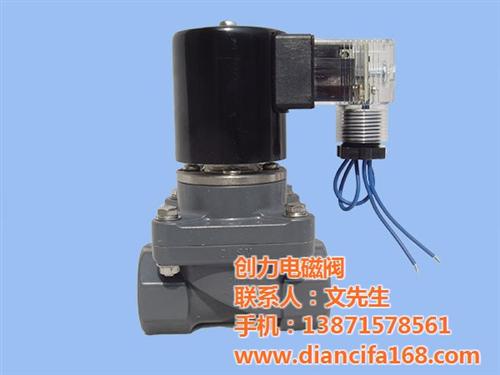

水用电磁阀特点:
采用直动式膜片结构无压力启动,扩充了其使用领域
采用平板式膜片结构启闭可靠,并增强了该产品的使用寿命。
选用塑封线圈可提高该产品在众多环境下的安全使用。
规格
型号 2W160-10 2W160-15 2W200-20 2W250-25 2W350-35 2W400-40 2W500-50
流量孔径 16 20 25 35 40 50
CV值 4.8 7.6 12 24 29 48
接管口径 3/8″ 1/2″ 3/4″ 1″ 11/4″ 11/2″ 2″
使用流体粘滞度 20CST以下
使用压力 空气/Air: 0~1.0Mpa、水/ Water: 0~0.7Mpa、油/ Oil: 0~0.7Mpa
最‘’大耐压力 1.0Mpa(常开0.8Mpa)
工作温度 NBR:-5~80℃/EPDM:-5~120℃/VITON:-10~150℃
使用电压范围 ±10%
本体材质 黄铜 shcgfm .com
油封材质 NBR、EPDM、VITON
水用电磁阀里有密闭的腔,在不同位置开有通孔,每个孔都通向不同的油管,腔中间是阀,两面是两块电磁铁,哪面的磁铁线圈通电阀体就会被吸引到哪边,通过控制阀体的移动来档住或漏出不同的排油的孔,而进油孔是常开的,液压油就会进入不同的排油管,然后通过油的压力来推动油缸的活塞,活塞又带动活塞杆,活塞竿带动机械装置动。这样通过控制电磁铁的电流就控制了机械运动。
先导式电磁阀
工作原理
零压差或自流状态的介质,小通径一般选用直动式电磁阀;阀前后存在压力差,大通径则选用先导式电磁阀。
特点
流体压力范围上限较高,可任意安装(需定制)但必须满足流体压差条件。
特性
先导膜片式结构,低功能。
保护型膜片结构设计,寿命延长两倍。
配管方式可以任意角度安装,为增强寿命最‘’好是水平管接线圈朝上。
线圈防护等级IP65。
适用介质:液体、水、热水、气体、油、瓦斯等
