阀门设计的基本内容
阀门作为管道系统中的一个重要组成部分，应保证安全可靠地执行管道系统对阀门
提出的使用要求。因此，阀门设计必须满足工作介质的压力、温度、腐蚀、流体特性以及
操作、制造、安装、维修等方面对阀门提出的全部要求。
阀门设计必须明确给定的技术数据，即“设计输入”，在此基础上方可正确完成设计。
阀门“设计输入”必须具备的基本数据：
1）阀门的用途或种类；
2）介质的工作压力；
3）介质的工作温度；
4）介质的物理、化学性能（腐蚀性、易燃易爆性、毒性、物态等）；
5）公称通径；
6）结结长度；
7）与管道的连接形式；
8）阀门的操作方式（手动、齿轮传动、蜗轮蜗杆传动、电动、气动、液动等）。

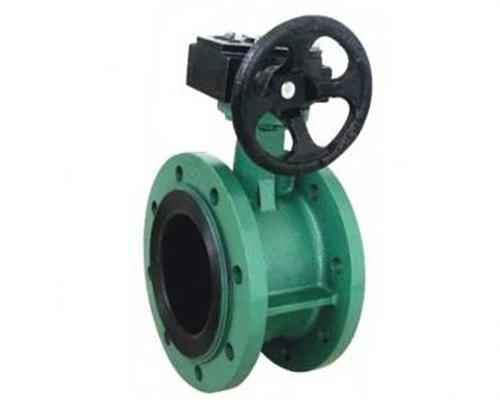

特点
1.具有双向密封功能，特别适用于介质既具有正向流动要求，又具有反向 流动要求的工况
2.采用双偏心密封结构，关阀时具有越关越紧的功能，密封性能可靠
3.阀体、蝶板主体材料为球墨铸铁，密封副材料为不锈耐酸钢和丁睛耐油橡胶配对，使用寿命长
4.阀轴采用半轴结构，蝶板采用桁架结构，强度高、阀腔过流面积大、流动阻小、节省能源
5.蜗轮传动装置为全封闭型，可长期浸泡水中使用、且连转灵活
6.凡地下卧式安装的管网蝶阀，具有全国的双向同步显示机构，可以从地面上正面观察到阀门的关闭和开启状态
7.伸缩型双向密封蝶阀的伸缩部位既可自由伸缩，也可固定限位，可随工作况需要而定
8.橡胶密封圈既可位于阀体上，也可位于蝶板上，可适用不同特点的介质， 供用户选择
①三向偏心的独特设计使密封面之间无摩擦传动，延长了阀门使用寿命。
②由扭矩产生弹性密封。
③巧妙的楔形设计使阀门有越关越紧的自动密封功能，密封面之间具有补偿性、零泄漏。
④体积小、重量轻、操作轻巧、便于安装。
⑤可根据用户要求配置气动、电动装置，满足遥控和程控的需要。
⑥更换零件材质可适用于各种介质，并可进行衬里防腐（衬F46、GXPP、PO等）。
⑦连续结构多样化：对夹、法兰、对焊。
