蝶阀的蝶板安装于管道的直径方向。蝶阀结构简单、体积小、重量轻。只由少数几个零件组成。而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时唯yi的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。

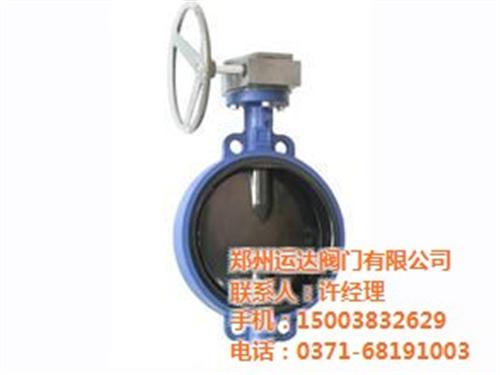

如果要求蝶阀作为流量控制使用，主要的是正确选择阀门的尺寸和类型。蝶阀的结构原理尤其适合制作大口径阀门。常用的蝶阀有对夹式蝶阀和法兰式蝶阀两种。对夹式蝶阀是用双头螺栓将阀门连接在两管道法兰之间，法兰式蝶阀是阀门上带有法兰，用螺栓将阀门上两端法兰连接在管道法兰上使用过程。
阀门设计的基本内容
阀门作为管道系统中的一个重要组成部分，应保证安全可靠地执行管道系统对阀门
提出的使用要求。因此，阀门设计必须满足工作介质的压力、温度、腐蚀、流体特性以及
操作、制造、安装、维修等方面对阀门提出的全部要求。
阀门设计必须明确给定的技术数据，即“设计输入”，在此基础上方可正确完成设计。
阀门“设计输入”必须具备的基本数据：
1）阀门的用途或种类；
2）介质的工作压力；
3）介质的工作温度；
4）介质的物理、化学性能（腐蚀性、易燃易爆性、毒性、物态等）；
5）公称通径；
6）结结长度；
7）与管道的连接形式；
8）阀门的操作方式（手动、齿轮传动、蜗轮蜗杆传动、电动、气动、液动等）。
蝶阀
有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。
法兰式蝶阀：法兰式蝶阀为垂直板式结构，阀杆为整体式金属硬密封阀门的密封圈为柔性石墨板与不锈钢板复合式结构，安装在阀体上，蝶板密封面堆焊不锈钢。软密封阀门的密封圈为丁腈橡胶材质，是安装在蝶板上的。
焊接式蝶阀：是一种非密闭型蝶阀，广泛适用于建材、冶金、矿山、电力等生产过程种介质温度≤300℃公称压力为0.1Mpa的管道上，用以连通、启闭或调节介质量。
