悬臂式开卷机
用途：将卷料涨紧在开卷卷筒上，开卷或回收卷料。
结构及功能：
形式： 单悬臂液压涨缩筒
承载能力 10T
卷筒涨缩范围 Ф465~Ф515mm（附开卷套靴扩大至Ф610mm）
电机功率 4.0 kw
主要部位材质：
机架 钢板焊接 退火处理
楔形滑块 35＃钢 调质处理
主轴 40Cr 调质处理
开卷机由卷筒、机座、传动系统组成,为单支承悬臂式。
桓台县果里镇成祥锻压机床 厂专业生产卷板机、卷锥卷板机、平板机、开平线，质量保证，价格低廉。
桓台县果里镇成祥锻压机床 厂专业生产卷板机、卷锥卷板机、平板机、开平线，质量保证，价格低廉。
开卷线的设备配置见附图，整线主要有下列部分组成：

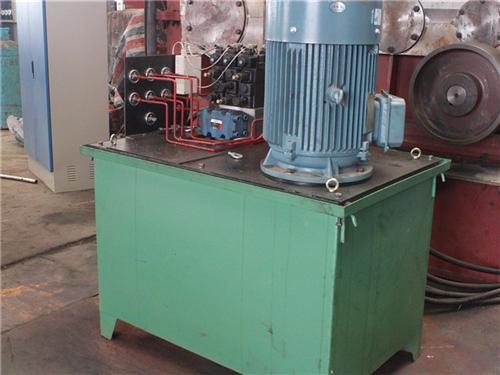

储料台、上料小车、悬臂式开卷机、辅助支承、引料装置、初校平、齐头剪、活套、纠偏对中、覆膜装置、切边机、废边收卷机、6m输送台、六重式19辊校平机、活套、纠偏对中、伺服送料装置、剪板机、输送带、堆垛装置、出料辊道、液压系统及电控系统等。
设备在工作时开卷机处于被动送料状态，板料进入整平机校平后，通过电眼控制活套、纠偏机构进入NC定尺装置，伺服送料装置按设定好的尺寸定尺向后工序剪床送料；当送料达设定尺寸时，设备停止送料同时将信号传给剪床，由剪床将板料切断，切下的板料经输送装置送入码垛架整齐堆垛，堆垛钢板的升降台可随堆垛钢板高度的增加而自动下降；当堆垛钢板张数达触摸屏设定值时，生产线自动停机，此时人工控制降下升降台，将出料台车开出。
