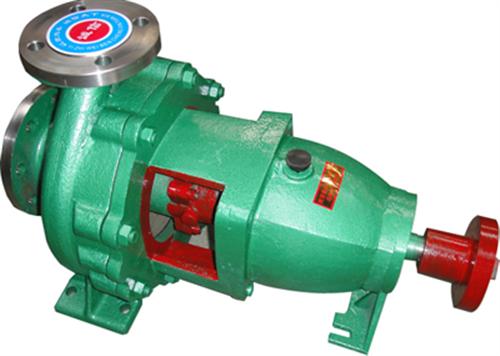

IHE型化工泵的产品结构
1、泵体2、叶轮3、密封环4、叶轮螺母5、泵盖6、密封部件7、中间支架8、轴9、悬架部件
IHE型泵是根据国际标准IS02858所规定的性能和尺寸设计的。泵主要由泵体、泵盖、叶轮、轴、密封环、中间支架、密封和悬架部件等组成。
泵为后开门的结构形式并采用加长联轴器其优点是便于检修不用拆卸泵体、管路和电机只拆下加长联轴器中间联接件即可退出转子部件进行检修。
IHE型化工泵解体检查和组装应符合下列要求：
1、测量转子叶轮、轴套、密封环、平衡盘、轴领等主要部位的径向和断面跳动值，测量泵体内各部位配合间隙，应符合设备技术文件的规定。并作记录；
2、测量滑道轴承的径向间隙，滑动轴承轴瓦座应精密结合，其过盈值应在0.02~0.04mm范围，轴瓦与轴颈的顶间隙和侧间隙均应符合设备技术文件的规定，并作记录。
IHE型化工泵叶轮与轴之间的配合松动：
由于长期使用，多次装拆，叶轮内孔和轴颈之间因磨损而造成间隙过大，这样会影晌叶轮的同心度，使叶轮的幌度增大，装配后会引起转子振动。如果发现间隙大了，可在叶轮内孔局部电焊后再车削修整，也可以进行镀铬后再磨削。如叶轮在采取上述检修方法处理后，仍然达不到质量要求时，则需更换叶轮。对于新叶轮，首先应检查其几何尺寸是否与原设计相符，然后对叶轮的流道进行清扫，要求其表面光洁。并且对每个新叶轮都需经静平衡试验，合格后方可使用。
