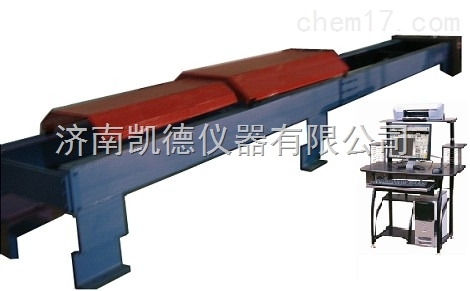

WDL-50微机控制电子式避雷器拉力试验机
一、 主要用途、适用范围与引用标准
WDL-50微机控制电子式避雷器拉力试验机，主机采用卧式结构，主要用于避雷器的拉伸试验，也可用于金属和非金属的拉伸力学性能试验。适用于质量监督、教学科研、航空航天、钢铁冶金、汽车、橡胶塑料等各种试验领域。
引用标准：
GB/T2611—92试验机通用技术要求
GB/T 13634—92试验机检验用标准测力仪器传感器式标准测力仪
JB/6146—92引伸计 技术条件
Q/01.JSJ033-1999 WDW系列电子式万能试验机
GB/T 16491-1996 电子式万能试验机
二、WDL-50微机控制电子式避雷器拉力试验机性能特点
1.实现了试验力、变形和位移（速度）的闭环控制，具有试验过程控制模式智能设置专家系统，用户可以根据自己的需要设置试验过程和试验过程中各阶段的控制模式，PC机控制系统即自动建立相应的控制算法，按照用户设置的模式自动控制试验的过程。
2.实现了试验力、位移、变形和试验曲线的屏幕显示，同时具备试验条件、试验结果的计算机存储和文件操作功能。试验过程控制、横梁移动速度的改变、参数输入等操作可全部用鼠标器完成，极大地方便了使用
3.试验全过程记录的数据曲线，该曲线具有再现功能，而曲线的再现可以使用户完全采用人机对话的方式，自主处理试验数据。例如：可以在任意点输入试验力、变形、应力、应变中的任意一项值而得到其它几项的结果。
4.程控放大器实现了试验力和变形的数字调零、标定和零点和示值的统一，方便了操作，提高了机器的可靠性。
5.具有软件权限分级管理功能，便于分权限管理。
6.试样夹持好后，点击开始有自动调零程序。
7.用户可特殊定制符合其它试验方法国家标准要求的数据处理软件，以实现试验结果的自动处理。
8. 无污染、噪音低，效率高。
三、WDL-50微机控制电子式避雷器拉力试验机主要技术参数和技术指标
1. 最大试验力：50kN。
2. 试验力精度：优于±1%。
3. 试验力测量范围：0.04kN～50kN，全程不分档。
4. 试验力分辨率：±500000个码以上，且全程分辨率不变。
5. 变形测量精度：在测量范围内，示值相对误差优于±1%。
6. 位移分辨率：优于±0.001mm。
7. 位移测量精度：优于示值的±1%。
8. 实验速度：0.01mm/min～500mm/min，无级调速。
9. 速度精度：优于示值的±1%。
10.控制方式：具有力、变形、位移（速度）三种闭环控制功能，可实现恒负荷、恒变形及应力速率、应变速率控制，并要求在试验过程中实现无冲击转换。
11.护功保能：具有过载保护、限位保护功能，交流伺服调速系统与电机过流、过压、超速、超扭矩、超温保护。
12.最大拉伸行程：4400mm。
13.试验空间宽度：500mm。
四、WDL-50微机控制电子式避雷器拉力试验机工作原理
四根导向立柱、上横梁、工作台组成门框台式框架，调速精度高、范围宽、性能稳定的交流伺服电机通过减速系统（同步齿形带结构）带动滚珠丝杠副旋转，滚珠丝杠副驱动移动横梁，带动拉伸辅具前后移动，实现试样的加荷与卸载。该结构保证机架有足够的刚度，同时实现高效、平稳传动。丝杠与丝母之间有消除间隙结构，提高了整机的传动精度。丝杠副采用滚珠形式、减速系统全部采用同步齿形带传动，提高了整机的传动效率。
