ISW管道泵是一款直连离心式管道泵，因此较IS离心泵而言无联轴器，解决了联轴器易松动等缺点。性能更加可靠，使用寿命更加长久，并严格按照国际标准ISO2858和国家管道离心泵标准JB/T53058-93进行设计制造的高效节能产品。ISW卧式管道离心泵采用国内先进水力模型优化设计而成。同时根据使用温度、介质等不同在ISW型管道泵基础上派生出热水泵、高温泵、化工泵、油泵等，是目前国家标准定型推广产品。

卧式离心泵由于效率高、结构简单等诸多优点，卧式管道离心泵被广泛地应用于工农业生产及生活中，以输送清水、泥浆、酸、碱、盐溶液以及液态有机物等物料。

1产品概述

ISW、ISWR、ISWH、ISWD、ISWRD、ISWHD、ISWYD系列卧式单级单吸管道离心泵（简称管道清水泵）根据IS型离心泵与立式泵的独特结构组合设计，并严格按照国际标准ISO2858和国家管道离心泵标准JB/T53058-93进行设计制造的节能产品。该泵采用国内先进水力模型优化设计而成。同时根据使用温度、介质等不同在ISW型基础上派生出热水泵、高温泵、化工泵、油泵等，是目前国家标准定型推广产品。[1]

2产品特点

泵轴的同心度及叶轮优异的动静平衡，保证平稳运行，绝无振动，不同材质的硬质合金密封，保证了不同介质输送均无泄漏，结构简单合理，关键部分采用国际一流品质配套，整机无故障工作时间大大提高。维修方便，更换密封、轴承、简易方便。系列流量范围1.5～2000m3/h，扬程范围5～125m

3产品用途

（1）管道清水泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度≤80℃。

（2）ISWR卧式热水泵广泛适用于冶金、化工、纺织、造纸以及宾管、饭店等锅炉热水循环增压及城市采暖系统。ISW型使用温度T≤120℃。

（3）ISWH卧式化工泵，供输送不含固体颗粒、具有腐蚀性、粘度类似于水液体，适用于石油、化工、冶金、电力、造纸、食品、制药及合成纤维等部门，使用温为-20--－120℃。

（4）ISWB卧式管道油泵，供输送油、煤油、柴油等油类产品或燃、易爆液体，被输送介质温度-20－120℃。

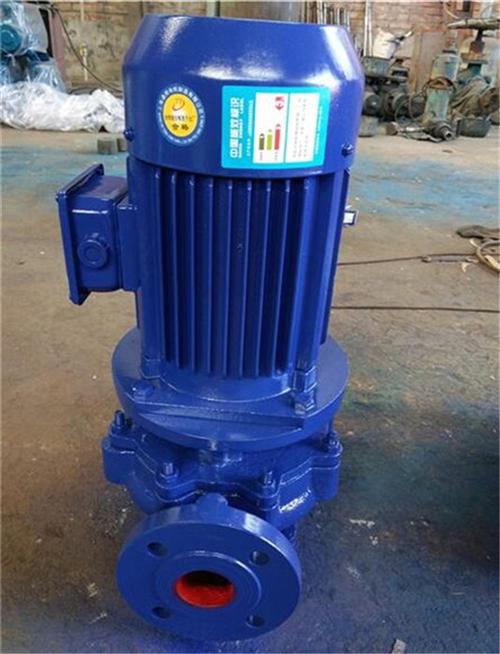

ISG型系列单级单吸管道离心泵,采用IS型离心泵之性能参数,在一般立式泵的基础上进行巧妙组合设计而成,同时根据使用温度、介质等不同在lSG型基础上派生出适用热水、高温、腐蚀性化工泵、油泵。该系列产品具有节能、噪音低、性能可靠等优点

单级立式离心泵产品特点:

1、清水泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用。

2、清水泵叶轮直接安装在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动小、噪音低。

3、轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封，能有效地延长机械密封的使用寿命。

4、安装检修方便，无需拆动管道路系统，只要卸下泵联体座螺母即可抽出全部转子部件。

5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。

6、可根据管路布置的要求采用泵的竖式和横式安装。

单级立式离心泵工作条件:

1、吸入压力≤1． 0MPa，或泵系统工作压力≤1．6MPa，即泵吸入口压力+泵扬程≤1．6MPa，泵静压试验压力为2．5MPa，订货时请注明系统工作压力。泵系统工作压力大于1．6MPa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。

2、环境温度<40℃，相对湿度<95％。

3、所输送介质中固体颗粒体积含量不超过单位体积的0．1％，粒度<0．2mm。

注：如使用介质为带有细小颗粒，请在订货时说明，以便厂家采用耐磨式机械密封
