LN-W500微机控制高强螺栓拉扭试验机

一、微机控制高强螺栓拉扭试验机产品概述

     微机控制高强螺栓拉扭试验机，借鉴德国技术研发的最新一代检测高强螺栓在扭转的过程中产生的轴向拉力，可以检测高强螺栓的预紧力、扭断力、屈服轴力、扭矩、屈服扭矩、最大扭矩、扭转角度、扭矩系数，并有扭矩/轴力-扭转角、扭矩/轴力-时间等试验曲线等。

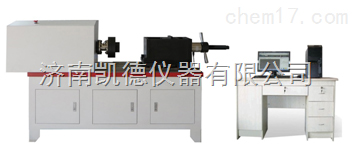

该机采用卧式落地结构，计算机软件自动控制，精密测试试验系统，台湾交流伺服控制电机和台湾交流伺服驱动器，大扭矩减速器，台湾进口精密级高刚度直线导轨，高精度双向扭转传感器和高精度轴向传感器检测扭矩和轴向力，具有主机刚性大，性能稳定可靠、加载均匀无冲击、数据采集控制准确、实验数据精确、自动化程度高、使用寿命长等特点。由计算机控制预紧、加载、卸载、复位等全过程，是质量监督、科研院所、风电光伏、厂矿企业、工程机械、大专院校、电力铁塔、石油化工、桥梁大坝等行业的理想检测设备。

二、微机控制高强螺栓拉扭试验机检测的主要参数

1、可以实现以下参数的测试：

1. 扭矩系数K；
2. 螺栓转角θ实时测试；
3. 扭矩值T实时测试；
4. 螺栓轴力值F实时测试；
5. 实时检测轴力、扭矩、预紧力、极限夹紧力、紧固扭矩、屈服紧固扭矩、扭转角等指标；

1. 计算机专用软件具有以下功能：

1. 扭矩/轴力——时间曲线；
2. 扭矩/轴力——转角曲线；
3. 转角/扭角——时间曲线等；

3、计算机软件功能还具有：

1. 数据库连接功能，可以上传数据，连接到数据库；
2. 自动编辑和打印报表，如材料型号、编号、批次、操作者、日期、选择需要的数据结果、打印数据和曲线、只打印数据列表或只打印曲线等，功能强大；
3. 试验过程再现功能，可以再现存储的任意曲线，进行回放；
4. 自动分析试验数据和曲线，也可以人工干预，自动或人工分析自由选择；
5. 可以对曲线上某一特殊点进行分析，从而进行材料的特殊分析；

三、微机控制高强螺栓拉扭试验机适用标准

1. GB/T2611-2007《试验机 通用技术要求》
2. JB/T9370—2007《扭转试验机技术条件》
3. GB/T16823.3-2010《螺纹紧固件扭紧试验方法》
4. GB/T1231-2006《钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件》
5. GB/T3632-2008《钢结构用扭剪型高强度螺栓连接副》
6. BS EN14399-2:2005《High-strength structural bolting assemblies for preloading—Part 2: Suitability test for preloading》

四、微机控制高强螺栓拉扭试验机主要技术指标

1. 最大扭矩：500N.m
2. 测量范围：10-500N.m
3. 最大轴向压力：200kN
4. 轴力测量范围：4-200kN
5. 试验扭矩示值相对误差：优于示值的±1%
6. 扭矩测量示值误差：优于示值的±1%
7. 试验机扭矩重复性：≤1%
8. 试验机轴力重复性：≤1%
9. 扭矩分辨力：优于±1/300000码，全程不分档，分辨率不变
10. 轴力分辨力：优于±1/300000码，全程不分档，分辨率不变
11. 两夹具间同轴度精度：≤Φ0.2mm
12. 扭转角测量范围：0～无限制
13. 扭转角精度：≤0.1°
14. 扭转角测量相对误差：±1%以内
15. 扭转速度：3～360°/min，任意设定，无级调速
16. 电源电压：AC220V±10%  50Hz
17. 扭转方向：正转 反转
