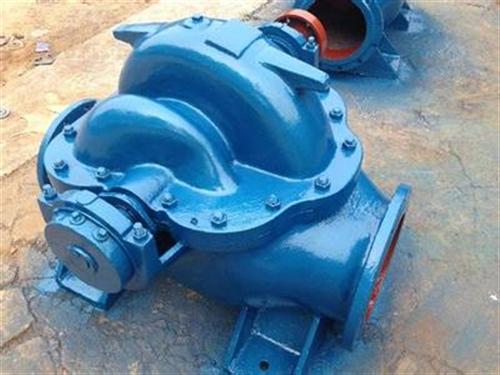

KQSN500-M6/834双吸中开泵单级双吸离心泵结构说明
1. 该系列泵为卧式结构，泵壳水平中开而分为泵体、泵盖，泵的吸入口与吐出口均在水泵轴心线下方泵体上，与轴线垂直呈水平方向，检修时勿需拆卸进水、排出管路及电动机（或其他原动机），只须揭开泵盖，即可方便地进行检修、更换零件。
注意！
l 当泵的进口压力<0.03Mpa，出口压力≥0.5MPa时，泵的回水管上配有球阀，矿用排灌水双吸泵，泵在运行时，由用户调整球阀的开度，开度为1/4～1/2，浙江省双吸泵，泵压力大时开度小。泵运行时如球阀为全开状态，可能导致轴封损坏；也可定制减压阀确保安全。
??封、注入式软填料密封。当进口压力≤0.03MPa时，排灌用中开双吸泵，为了冷却润滑密封腔和防止空气漏入泵内，泵上配有回水管部件，水泵工作时引少量高压水流入轴封腔，起水封作用。注入式软填料原则上不配回水管部件。
本型泵的主要零件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套、轴承等。除轴的材料为优质碳素钢外，其余多为铸铁制成，根据用户需要，也可变换零件材质。
泵的分类
按作用机理分类：
①
叶片类：依靠高速旋转的叶轮把能量传给液体，进行液体输送并提高液
体压力。如离心泵、混流泵、轴流泵等。
②
容积类：
利用工作室容积周期性变化来输送并提高液体的压力。
如活塞
泵、柱塞泵。
③
其他类型：利用流体静压力或流体动能来输送液体的流体动力泵，如射
流泵、水锤泵。
车间当前所用的离心泵均为叶片泵，离心泵具有转速高、体积小、重量轻、
效率高、流量大、结构简单、性能平稳、容易操作和便于维修的优点。缺点是启
动前需要灌泵。在我车间
,
水池液面都在水平面以上，高于水泵所在的水平位置，
故不需要灌泵
泵的找正
找正前，确保电机电源已经关闭。否则可能造成严重的人身伤害。
找正概述
初始校正（冷校正）在泵运行前进行，城市排水灌溉泵，此时泵和电机处于环境温度。
底板灌浆前—保证已经校正。
灌浆的底板与管路连接后—保证管路变形不改变校正。
最终校正（热校正）是在泵运行后进行，农田灌溉大流量双吸泵，此时泵和电机处于工作温度。
首-次运转后—当泵和电机处于工作温度时得到正确校正。此后，应根据装置的操作程序定期检查校正。
工作条件：
转速： 990，1480和2960 r/min
电压： 380，6K或10KV
进出口径：150～600mm
流量范围：68～3975m3/h
扬程范围：6～180m
温度范围：液体温度≤100℃，特殊配置可达150℃，环境温度一般≤40℃
工作压力（进口压力+泵送压力）：1.0MPa(Hsp≤75m)或1.6MPa (Hsp>75m)
特殊配置可分别达1.6MPa或2.5Mpa
允许输送介质：清水或物理化学性质类似清水的其他液体
密封水管部件：进口压力≥0.03 Mpa 时不安装
结构设计：
单级双吸轴向中开涡壳离心泵，卧式安装，驱动机（电动机或内燃机）可根据需要设置在泵的左侧或右侧（即面向出口，驱动机在左侧为逆时针旋转，在右侧为顺时针旋转）。
