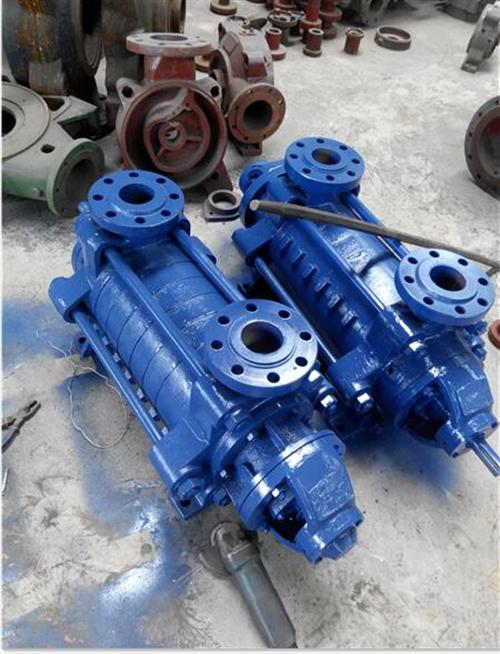

D型卧式单吸多级离心泵结构特点及用途简介
主要以D型卧式单吸多级离心泵根据买方要求结构形式为：泵进水口方向为右面水平方向、出水口方向为垂直向上（从电机端看）。卧式、单吸、多级、分段式耐腐蚀抗磨损离心泵。结构性能：选用更先进的水力模型，使该泵实际运行效率提高了3%以上, 从而降低的泵的运行成本费用。针对所输送介质的特点，我厂对多级泵的平衡盘和平衡环的贴合面采用了耐磨损、耐腐蚀和减摩阻涂层；同时采用了降低平衡回水阻力的措施，有效的降低腔室压力，大大提高了轴封的可靠性，减少泄露。多级泵级数较多，轴相对细长，静挠度较大，易出现转子与固定部件相碰的现象，导致运行不稳定，振动噪声增大，易损件过早损坏。为克服此缺陷，我厂在传统设计上加大了主轴设计尺寸，使主轴刚度大大加强，运行更平稳。
D DG型多级泵强适应性泵高效区宽，能更大范围满足用户要求；另外，我们采取一泵两轮的叶轮配置方式使得泵具有非常好的可选性，能 绝大部分保证用户的工况点都能选到高效范围。 泵进、出口法兰可按照GB、ISO、DIN、BS、ANSI等标准加工。泵壳流道：可进行超滑节能涂层、耐磨耐腐涂层等选择。 输送高温介质可采用CPS-R型结构，泵采用中心支撑、水冷轴承体。轴封系统；可实现填料密封、单端面密封互换，也可按用户要求配置集装式机封、双端面机封以及配置AP1682标准的冲洗系统。 承润滑系统：可采用脂润滑或稀油润滑供灵活选择。 轴承冷却系统：可根据介质温度高低选择自然冷却或水冷却轴承体。轴承体设置测温、测振等监测接口，可方便实现远程查看。06高通用化除泵体、泵盖、叶轮等少数零件外，其余均采用模块化设计，实现了零件的标准化，同轴系的轴承部件、密封部件、 轴套、挡套等均可实现互换，方便实现泵的量产。
D型多级泵供输送不含固体颗粒，温度低于80℃的清水或物理化学性质类似于水的液体，适应于矿山和城市给排水工程之用。
DG型多级锅炉给水泵供输送不含固体颗粒，温度低于105℃的清水或物理化学性质类似于水的液体，适于输送小型锅炉给水或输送热水或类似热水的介质。
MD型泵供输送固体颗粒含量不大于1.5％的中性矿水（粒度小于0.5毫米）及类似的其它污水，被输送介质的温度不大于80℃，适于钢铁厂、矿山排水、污水输送等场合。本产品通过煤炭安全认证。
DF型泵供输送温度为－20℃～105℃，不含固体颗粒，有腐蚀性的液体，泵的进口允许压力为0.6MPa。
● 型号意义
D(DG、MD、DF)85-67×3
D——多级卧式离心泵
DG——多级锅炉给水泵
MD——多级矿用离心泵
DF——多级耐腐蚀离心泵
85——泵设计点流量为85m3/h
67——泵单级设计点扬程为67m
3——泵的级数为3
100D24-3
100——泵进口直径为100mm
D——多级离心泵
24——泵单级设计点扬程为24m
3——泵的级数为3
● 性能范围
流量：6.3～600m3/h
扬程：17～650ｍ
