隧道注浆钢管打孔机 隧道专用 隧道洞身支护小导管打孔机 洞身预支护小导管冲孔机 隧道专用 小导管缩尖机小导管冲孔机 注浆加固袖阀管打眼机 隧道专用 隧道预加固小导管钻孔机

【隧道注浆小导管冲孔机缩尖机】产品简介

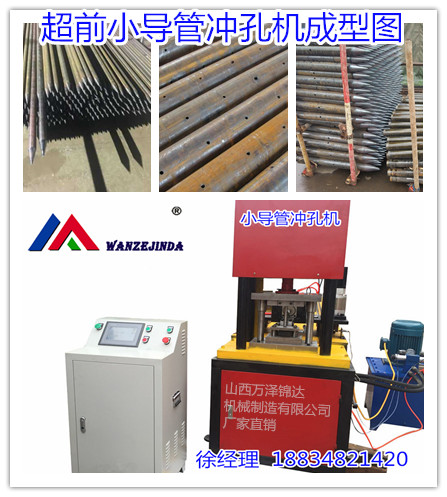

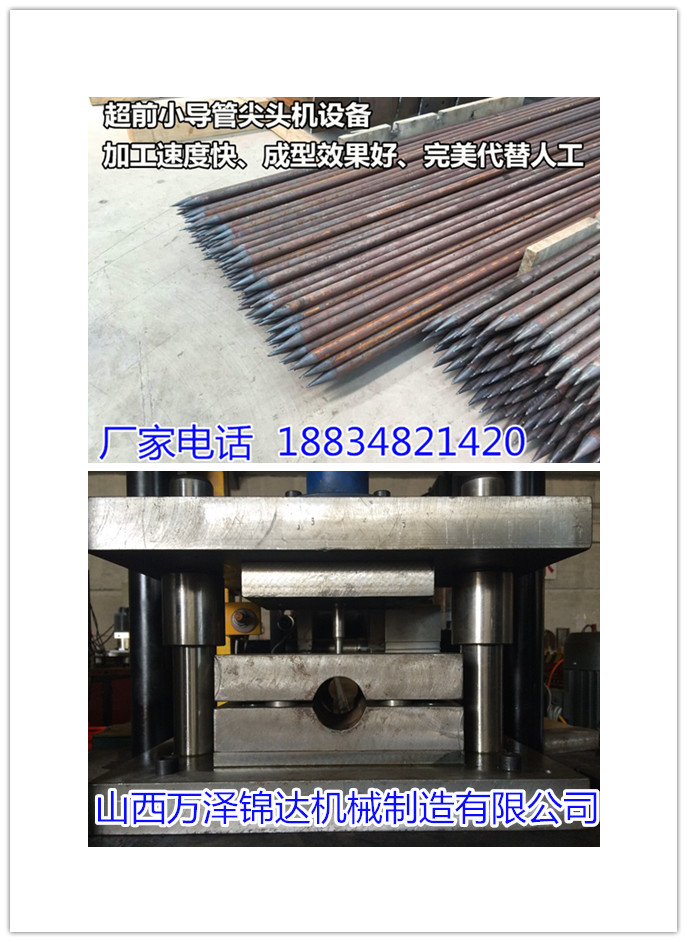

用途特点:本设备主要用于型材冲孔，自动将型材冲出符合图纸要求的各种孔，可以冲圆管、方管、角铁、槽钢等各种型材。
应用领域：建筑钢支撑圆管冲孔，吊篮方管冲孔，钢模板角铁冲孔，展示架冲孔，防护栏冲孔等等
送料动力：采用大扭矩力交流同步伺服电机，具有反应快，定位精度高，低噪音，制动热损小，寿命长的特点。
运动控制：采用先进的PLC控制器，触摸屏操作，简单方便。
寿命保证：本设备标准件均为名优配件，基础件加工采用数控加工制作，装配精度高，做大限度延长设备使用寿命。

【隧道注浆小导管冲孔机缩尖机】产品使用范围

1 小导管注浆是浅埋暗挖隧道支护的一种措施。在软弱、破碎地层中凿空后极易塌孔，且施作超前锚杆比较困难或者结构断面较大时，应采取超前小导管支护。超前小导管支护必须配合钢拱架使用。在条件允许时，也可在地面进行超前注浆加固；在有导洞时，也可在导洞内对隧道周边进行径向注浆加固。

2 小导管注浆支护的一般测如下：钢管直径30 - 50mm 钢管长 3 - 5m ，钢管钻设注浆孔间距为 100 - 150 mm ，钢管沿拱的环向布置间距为 300 - 500 mm ．钢管沿拱的环向外插角为 10°一 15° ，小导管是受力杆件，因此两排小导管在纵向应有一定搭接长度，钢管沿隧道纵向的搭接长度一般不小于1m .

导管安装前应将工作面封闭严密、牢固，清理干净，并测放出钻设位置后方可施工．

3 采用小导管加固时，为保证工作面稳定和掘进安全，应确保小导管安装位置正确和足够的有效长度，严格控制好小导管的钻设角度。用作小导管的钢管钻有注浆孔，以便向土体进行注浆加固，也有利于提高小导管自身刚度和强度。

4 小导管注浆宜采用水泥浆或水泥砂浆。浆液必须充满例借及周围空隙，注浆量和注浆压力应由试验确定。

小导管在隧道开挖时承受地层的压力，为保证灌浆质量防止漏浆，小导管的尾部需设置封堵孔。

【隧道注浆小导管冲孔机缩尖机】产品参数

  注浆施工应根据土质条件选择注浆法：在砂卵石地层中宜采用渗入注浆法；在砂层中宜采用挤压、渗透注浆法；在粘土层中宜采用劈裂或电动硅化注浆法；在淤泥质软土层中宜采用高压喷射注浆法。

注浆材料应具备良好的可注性，固结后应有一定强度、抗渗、稳定、耐久和收缩小，浆液须无毒，注浆工艺应简单、方便、安全注浆材料的选用和配比的确定，应根据工程条件，经试验确定。

注浆施工期应监测地下水是否受污染，应该防止注浆浆液溢出地面或超出注浆范围

、锚喷支护是，安装锚杆后喷射混凝土，锚杆支护仅指用锚杆支护。现场一般采用喷锚网联合支护或者喷锚支护；
2、超前小导管支护，指在掌子面用小导管斜上向往未开挖位置施工小导管，一般为3米以上，进行注浆，主要目的是把将开挖的岩层的拱部进行超前支护，支护完后，再进行开挖的一种措施。
3、小导管周边注浆，这人说法不多，应该是在开挖轮廓边线上进行导管注浆，其中管棚注浆是类似的一种方法。

超前小导管，是隧道工程掘进施工过程中的一种工艺方法，主要用于自稳时间段的软弱破碎带、浅埋段、洞口偏压段、砂层段、砂卵石段、断层破碎带等地段的预支护。

支护原理

1超前小导管是稳定开挖工作面的一种非常有效的辅助施工方法。在软弱及破碎岩层施工中，超前小导管对松散岩层起到加固作用，注浆后增强了松散、软弱围岩的稳定性，有利于完成开挖后与完成初期支护时间内围岩的稳定，不至于围岩失稳破坏直至坍塌。

2超前小导管注浆适用于隧道拱部软弱围岩，松散、无粘结土层、自稳能力差的砂层及砂砾（卵）石层级破碎岩层。

3通过超前小导管注浆能改变围岩状况及稳定性，浆液注入软弱、松散地层或含水破碎围岩裂隙后，能与之紧密接触并凝固。浆液以充填，劈裂等方式，置换土颗粒间和岩石裂隙中的水分及空气后占据其位置，经过一定时间凝结，将原有的松散土颗粒或裂隙胶结成一个整体，形成一个结构新，强度大，防水性能良好的固结体，使得围岩松散破碎状况得到大幅度改善。[1]

参数

超前小导管施工的各项参数确定应根据围岩边界地质条件、围岩状况、支护结构形式及隧道断面尺寸而定。一般超前小导管施工沿着开挖轮廓线120度范围设置。一般情况下：小导管长度L=上台阶高度+2m。小导管直径：38-50mm。小导管前段做成约10cm长的圆锥状，在尾端焊接直径6~8mm的钢筋箍。外插角度一般控制在10度~15度。注浆压力控制在2MP左右。浆液扩散半径一般为0.5m。注浆速度控制在50-100L/MIN。每循环小导管的搭接长度控制在1m以内。

制作

1 一般采用直径38~50mm的无缝钢管制作。

2 在小导管的前端做成约10cm长的圆锥状，在尾端焊接直径6~8mm钢筋箍。距后端100cm内不开孔，剩余部分按20~30cm梅花形布设直径6mm的溢浆孔。

安装

可采用引孔或直接顶入方式。

1用电钻钻孔，孔直径大于小导管直径的10-20mm，孔深视导管长度而定。

2插入导管如插入有困难，可用带有顶进功能的风钻将套管顶入。

3用吹风管吹出孔内的杂物。

4小导管尾缠棉纱，使得小导管与钻孔密贴，并用棉纱将空口堵紧。

5小导管安装后必须使得其周围一定范围内用喷射砼封闭。喷射厚度控制在5-8cm。

土体技术

1 小导管注浆是浅埋暗挖隧道支护的一种措施。在软弱、破碎地层中凿空后极易塌孔，且施作超前锚杆比较困难或者结构断面较大时，应采取超前小导管支护。超前小导管支护必须配合钢拱架使用。在条件允许时，也可在地面进行超前注浆加固；在有导洞时，也可在导洞内对隧道周边进行径向注浆加固。

2 小导管注浆支护的一般测如下：钢管直径30 - 50mm 钢管长 3 - 5m ，钢管钻设注浆孔间距为 100 - 150 mm ，钢管沿拱的环向布置间距为 300 - 500 mm ．钢管沿拱的环向外插角为 10°一 15° ，小导管是受力杆件，因此两排小导管在纵向应有一定搭接长度，钢管沿隧道纵向的搭接长度一般不小于1m .

导管安装前应将工作面封闭严密、牢固，清理干净，并测放出钻设位置后方可施工．

3 采用小导管加固时，为保证工作面稳定和掘进安全，应确保小导管安装位置正确和足够的有效长度，严格控制好小导管的钻设角度。用作小导管的钢管钻有注浆孔，以便向土体进行注浆加固，也有利于提高小导管自身刚度和强度。

4 小导管注浆宜采用水泥浆或水泥砂浆。浆液必须充满例借及周围空隙，注浆量和注浆压力应由试验确定。

小导管在隧道开挖时承受地层的压力，为保证灌浆质量防止漏浆，小导管的尾部需设置封堵孔。

注浆施工应根据土质条件选择注浆法：在砂卵石地层中宜采用渗入注浆法；在砂层中宜采用挤压、渗透注浆法；在粘土层中宜采用劈裂或电动硅化注浆法；在淤泥质软土层中宜采用高压喷射注浆法。

注浆材料应具备良好的可注性，固结后应有一定强度、抗渗、稳定、耐久和收缩小，浆液须无毒，注浆工艺应简单、方便、安全注浆材料的选用和配比的确定，应根据工程条件，经试验确定。

注浆施工期应监测地下水是否受污染，应该防止注浆浆液溢出地面或超出注浆范围。
