一、小导管尖头成型机的操作说明：
1、将本机置于室内平整地面上，有可靠的接地（或者接零）。
2、向油箱内注入牌号L-HM46#的抗磨液压油，油位加注至液位计顶端。
3、配备水箱，按装水泵，接上水管。
4、检查料架前侧的导向套、加热铜管及机架进料口是否在一条线上，即保证在操作时，进料顺畅。
5、检查电控箱里的电路及脚踏开关等是否有异常，如电路未发现异常即可接上主机电源线。
6、先启动水泵，确保水循环正常，即电控箱上的缺水指示灯不亮。
7、旋转功率调节按钮，调节输入电流大小。
8、打开定时器，调节加热的时间，一般电流越大，加热所需的时间越短。（加热时间一般在14秒左右）
9、启动油泵，确保油泵油路正常循环。
10、水路及油路都正常循环后，再启动主机进行操作。
二、注意事项：
1、如加工出来的尖头不光滑，则是因为四块锥管模磨损或者锥管模内孔有铁沙，一定要及时更换或者清理。
2、如果缺水指示灯亮起，首先检查水箱内水是否充足，如果充足，则将放水口的调节阀调小，确保水压上来缺水指示灯熄灭了以后，再正常排水。
小导管缩尖机特点：该机是我厂的传统机型，也是我厂多年来的主导产品，畅销产品，外形美观，结构紧凑，操作简单，扣压到位时油缸自动回位，可采用手动和自动方式操作，运行平稳可靠，故障率低。模具与模座为轴向滑动。燕尾连接，满足了双碗头胶管的自圌由扣压。

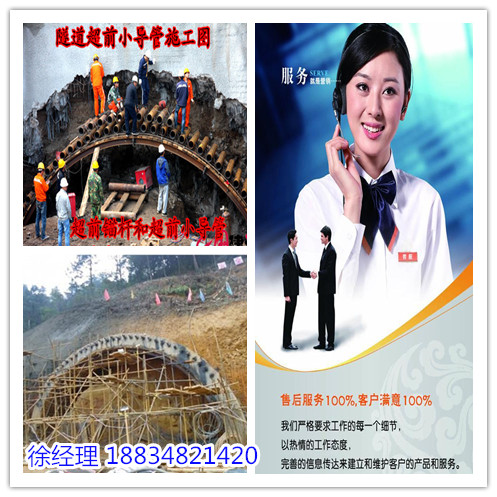

小导管来源于新奥法地下洞室施工， 超前小导管实际上是超前锚杆的发展。小导管壁厚5mm的钢管，直径一般为42mm，也有50mm的，长度不等，短至2m长至十几米，小导管施工完毕后一般会注浆固结岩石，所以也有小导管注浆一词。 从施工效果可以看出，超前小导管具有初期支护效果明显、施工性好、安全性高的优点。超前锚杆应用的部位是以预料发生坍塌的围岩为对象。
技术参数：设备名称：小导管缩尖机 号：GSJ-50 大加工直径：50mm（需提供具体尺寸）高频炉功率：35（KW） 高频炉加热速度：＜20s/根电动机功率：5.5（KW） 外形尺寸：1000*1000*1400
超前小导管实际上是在开挖前对围岩施加径向力，与径向锚杆一起作用，在围岩内部形成一个比较完整的承载体，小导管缩尖机厂家从而保持围岩的稳定。它比在开挖之后再进行锚杆施工更为合理。因超前小导管直接承受由于隧洞开挖而引起的围岩应力重分布，是主动地约束。而开挖之后打入的锚杆主要是承受围岩的松弛应力，则是被动地承受。这一点两者是完全不同的。
隧道小导管尖头加工机优势明显：
1，可代替5-8名工人，提高产量；
2、不需要乙炔氧气，节省耗材，降低成本；
3、加工的成品标准统一，符合技术标准
|
传统加工和小导管专用加工机效益对比 |
||
|
对比项目 |
传统人工方式 |
小导管尖头加工机 |
|
耗材成本 |
乙炔/罐+氧气/罐=110元 |
无（大大节省耗材成本） |
|
电费 |
3kWh |
5.5kWh |
|
产量 |
1人/小时20根 |
6根/分钟×60分钟=360根 |
|
成品质量 |
粗糙 |
标准美观 |
小导管尖头专用加工机专用尖头加工机主要应用于隧道超前小导管尖头自动化加工,主要特点:用于加工超前小导管锥形尖头的自动化加工,有噪音小、易操作、产量高、性能稳定等特点。超前小导管小导管尖头机规格小导管在隧道开挖时承受地层的压力,为保证灌浆质量防止漏浆,小导管的尾部需设置封堵孔。
中国产业海外发展协会会长胡卫平介绍说,从2012年至今,中国非金融类对外直接投资流量连续多年稳居世界第三位,小导管加工机小导管规格存量已升至第八位。他表示,国际产能合作已经成为促进“一带一路”建设的重要实现形式以及发展中国对外投资的重要内容。

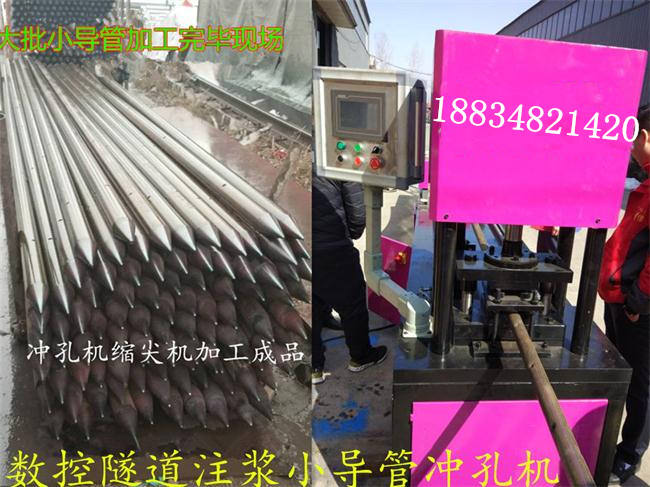

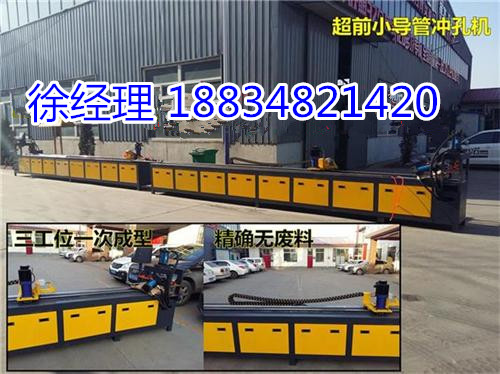

采用液压驱动，送料、转角均为伺服控制的数控立体冲孔机型。具有冲孔速度快、效率高，可实现单孔、双孔及多孔冲孔，所有的程序编写及输入均直接在触摸屏界面上进行，操作极为方便、快捷、准确。《可对Φ42 50 60 76 89 108钢花管(小导管)打孔》
|
主要技术参数项目 |
单位 |
数值范围 |
|
圆管直径 |
mm |
Φ42/ Φ50/(D60/ Φ76/ Φ89/ Φ108 |
|
冲孔范围 |
mm |
Φ6一 Φ16 |
|
大加工有效长度 |
mm |
500-6000 |
|
冲孔速度 |
times/min |
12 |
|
送料速度 |
mm/sec |
200-800 |
|
送料精度 |
mm |
土0.30 |
|
油泵电机功率 |
kW |
5.5 |
|
液压系统压力 |
Mpa |
14 |
