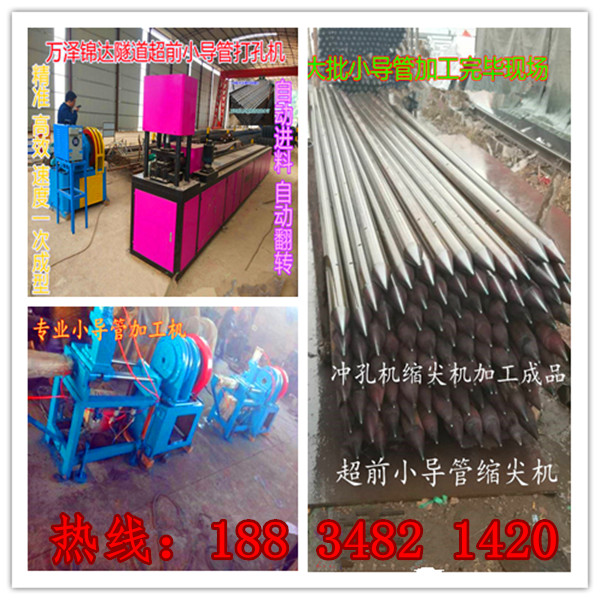

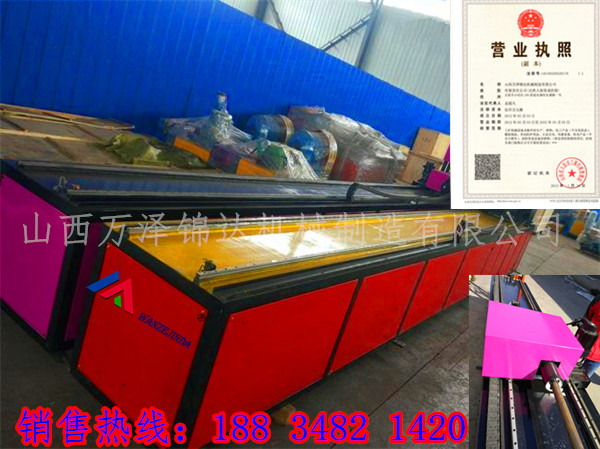

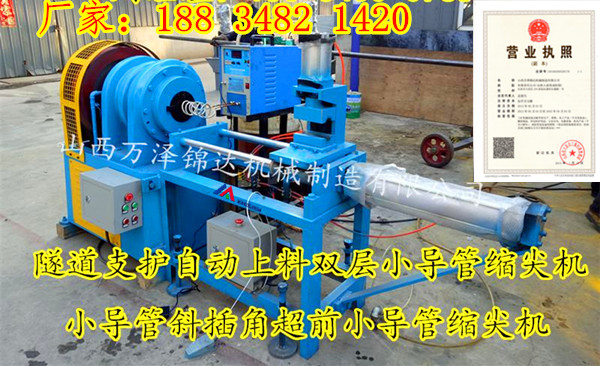

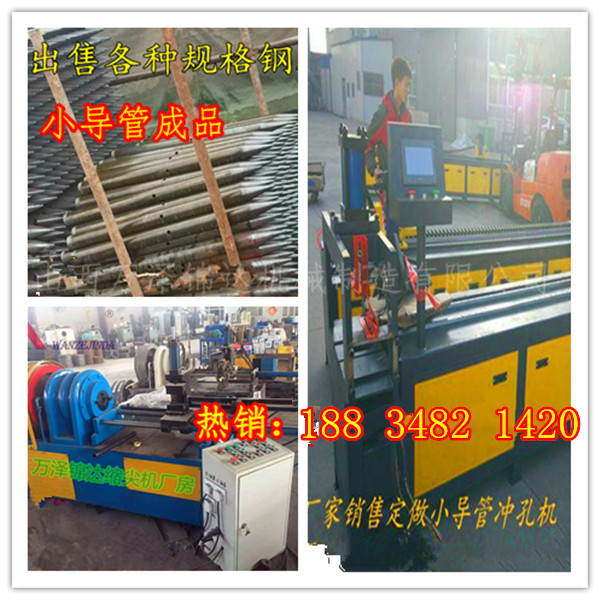

【隧道注浆小导管冲孔机缩尖机】产品简介
用途特点:本设备主要用于型材冲孔，自动将型材冲出符合图纸要求的各种孔，可以冲圆管、方管、角铁、槽钢等各种型材。
应用领域：建筑钢支撑圆管冲孔，吊篮方管冲孔，钢模板角铁冲孔，展示架冲孔，防护栏冲孔等等
送料动力：采用大扭矩力交流同步伺服电机，具有反应快，定位精度高，低噪音，制动热损小，寿命长的特点。
运动控制：采用先进的PLC控制器，触摸屏操作，简单方便。
寿命保证：本设备标准件均为名优配件，基础件加工采用数控加工制作，装配精度高，做大限度延长设备使用寿命。
【隧道注浆小导管冲孔机缩尖机】产品使用范围
1 小导管注浆是浅埋暗挖隧道支护的一种措施。在软弱、破碎地层中凿空后极易塌孔，且施作超前锚杆比较困难或者结构断面较大时，应采取超前小导管支护。超前小导管支护必须配合钢拱架使用。在条件允许时，也可在地面进行超前注浆加固；在有导洞时，也可在导洞内对隧道周边进行径向注浆加固。
2 小导管注浆支护的一般测如下：钢管直径30 - 50mm 钢管长 3 - 5m ，钢管钻设注浆孔间距为 100 - 150 mm ，钢管沿拱的环向布置间距为 300 - 500 mm ．钢管沿拱的环向外插角为 10°一 15° ，小导管是受力杆件，因此两排小导管在纵向应有一定搭接长度，钢管沿隧道纵向的搭接长度一般不小于1m .
导管安装前应将工作面封闭严密、牢固，清理干净，并测放出钻设位置后方可施工．
3 采用小导管加固时，为保证工作面稳定和掘进安全，应确保小导管安装位置正确和足够的有效长度，严格控制好小导管的钻设角度。用作小导管的钢管钻有注浆孔，以便向土体进行注浆加固，也有利于提高小导管自身刚度和强度。
4 小导管注浆宜采用水泥浆或水泥砂浆。浆液必须充满例借及周围空隙，注浆量和注浆压力应由试验确定。
小导管在隧道开挖时承受地层的压力，为保证灌浆质量防止漏浆，小导管的尾部需设置封堵孔。
【隧道注浆小导管冲孔机缩尖机】产品参数
|
类别 |
参数 |
||
|
1. |
加工属性 |
可冲材质：各种铁、铝、铜、不锈钢等 |
|
|
2. |
加工类型 |
圆、方、长方，椭圆，异型管及各种形状孔 |
|
|
3. |
加工设定类别 |
单冲孔、不等距冲孔、等距冲孔 |
|
|
|
|
360°旋转冲孔、单（双）侧冲功能 |
|
|
4. |
可冲孔径及厚度 |
Φ50×τ3～Φ16×τ11mm |
|
|
5. |
加工管材直径 |
圆管Φ16-----Φ120 mm |
|
|
方管20×20-------100×100 mm |
|
||
|
角铁 30×30--------75×75mm |
|
||
|
槽铁 25×50--------60×120mm |
|
||
|
以上可定制 |
|
||
|
6. |
冲孔孔距 |
0.1mm------12000mm 200孔（可定制） |
|
|
7. |
冲孔速度 |
2.0秒/个，100mm冲程 |
|
|
8. |
长冲孔距离 |
1-12000mm（可定制） |
|
|
9. |
标准加工长度 |
1-12000mm（可定制） |
|
|
10. |
伺服快送料速度 |
40000mm/分钟 |
|
|
11. |
主电机功率 |
5.5-11kw |
|
|
12. |
高端配置 |
台湾台达控制系统，触控屏幕设定 |
|
|
|
|
CNC控制系统 |
|
|
|
|
ABBA(台灣)或上银(台灣)直线导轨 |
|
|
|
|
伺服电机运动、160行星减速机 |
|
注浆施工应根据土质条件选择注浆法：在砂卵石地层中宜采用渗入注浆法；在砂层中宜采用挤压、渗透注浆法；在粘土层中宜采用劈裂或电动硅化注浆法；在淤泥质软土层中宜采用高压喷射注浆法。
注浆材料应具备良好的可注性，固结后应有一定强度、抗渗、稳定、耐久和收缩小，浆液须无毒，注浆工艺应简单、方便、安全注浆材料的选用和配比的确定，应根据工程条件，经试验确定。
注浆施工期应监测地下水是否受污染，应该防止注浆浆液溢出地面或超出注浆范围
【超前小导管冲孔机】产品适用范围
1超前小导管是稳定开挖工作面的一种非常有效的辅助施工方法。在软弱及破碎岩层施工中，超前小导管对松散岩层起到加固作用，注浆后增强了松散、软弱围岩的稳定性，有利于完成开挖后与完成初期支护时间内围岩的稳定，不至于围岩失稳破坏直至坍塌。
2超前小导管注浆适用于隧道拱部软弱围岩，松散、无粘结土层、自稳能力差的砂层及砂砾（卵）石层级破碎岩层。
3通过超前小导管注浆能改变围岩状况及稳定性，浆液注入软弱、松散地层或含水破碎围岩裂隙后，能与之紧密接触并凝固。浆液以充填，劈裂等方式，置换土颗粒间和岩石裂隙中的水分及空气后占据其位置，经过一定时间凝结，将原有的松散土颗粒或裂隙胶结成一个整体，形成一个结构新，强度大，防水性能良好的固结体，使得围岩松散破碎状况得到大幅度改善。
【超前小导管冲孔机】产品特点
1 小导管注浆支护的一般测如下：钢管直径30 - 50mm 钢管长 3 - 5m ，钢管钻设注浆孔间距为 100 - 150 mm ，钢管沿拱的环向布置间距为 300 - 500 mm ．钢管沿拱的环向外插角为 10°一 15° ，小导管是受力杆件，因此两排小导管在纵向应有一定搭接长度，钢管沿隧道纵向的搭接长度一般不小于1m .
2 导管安装前应将工作面封闭严密、牢固，清理干净，并测放出钻设位置后方可施工．
3 采用小导管加固时，为保证工作面稳定和掘进安全，应确保小导管安装位置正确和足够的有效长度，严格控制好小导管的钻设角度。用作小导管的钢管钻有注浆孔，以便向土体进行注浆加固，也有利于提高小导管自身刚度和强度。
小导管注浆宜采用水泥浆或水泥砂浆。浆液必须充满例借及周围空隙，注浆量和注浆压力应由试验确定。
小导管在隧道开挖时承受地层的压力，为保证灌浆质量防止漏浆，小导管的尾部需设置封堵孔。
注浆施工应根据土质条件选择注浆法：在砂卵石地层中宜采用渗入注浆法；在砂层中宜采用挤压、渗透注浆法；在粘土层中宜采用劈裂或电动硅化注浆法；在淤泥质软土层中宜采用高压喷射注浆法。
注浆材料应具备良好的可注性，固结后应有一定强度、抗渗、稳定、耐久和收缩小，浆液须无毒，注浆工艺应简单、方便、安全注浆材料的选用和配比的确定，应根据工程条件，经试验确定。
注浆施工期应监测地下水是否受污染，应该防止注浆浆液溢出地面或超出注浆范围
【超前小导管冲孔机】产品工作效率
1) 每天正常工作八小时一人一机可冲孔20000万余孔
2) 冲孔速度:80-120次/分,无需定位，无需划线。
3）孔距精度：±10C。
4）大工件冲孔长度:6M 单次送料长度：1000MM~6000MM。也可根据要求定制非标设备。
5）操作界面简单易学，傻瓜操作，有自动计算功能，有单支等距冲孔（专业针对防盗窗管材冲孔设计程序，只要把料长，冲针直径，孔数输入电脑，就会自动计算头尾长度和孔距）。
6）送料方式:采用液压/气动夹紧工件自动进料后,按孔距自动向外送料,送料方式采用高精度伺服电机自动控制送料。
人性化人机交互操作面板，用户只需要输入管的长度、孔的距离、孔的大小系统自动运算结果
该产品还可以冲防盗网、护栏、门花、不锈钢管、锌钢管、铝合金管、超市货架、鞋架、展示架、天线厂管件、空调配件管件、家具五金管等。更多详情清来电咨询！！
