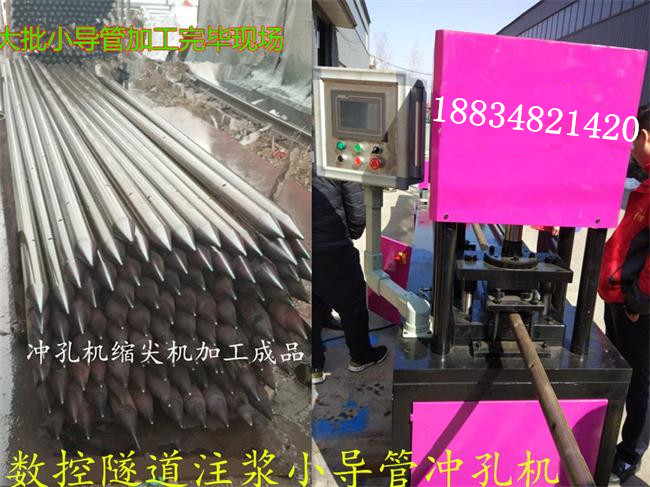

【隧道注浆小导管冲孔机缩尖机】产品简介
用途特点:本设备主要用于型材冲孔，自动将型材冲出符合图纸要求的各种孔，可以冲圆管、方管、角铁、槽钢等各种型材。
应用领域：建筑钢支撑圆管冲孔，吊篮方管冲孔，钢模板角铁冲孔，展示架冲孔，防护栏冲孔等等
送料动力：采用大扭矩力交流同步伺服电机，具有反应快，定位精度高，低噪音，制动热损小，寿命长的特点。
运动控制：采用先进的PLC控制器，触摸屏操作，简单方便。
寿命保证：本设备标准件均为名优配件，基础件加工采用数控加工制作，装配精度高，做大限度延长设备使用寿命。
【隧道注浆小导管冲孔机缩尖机】产品使用范围

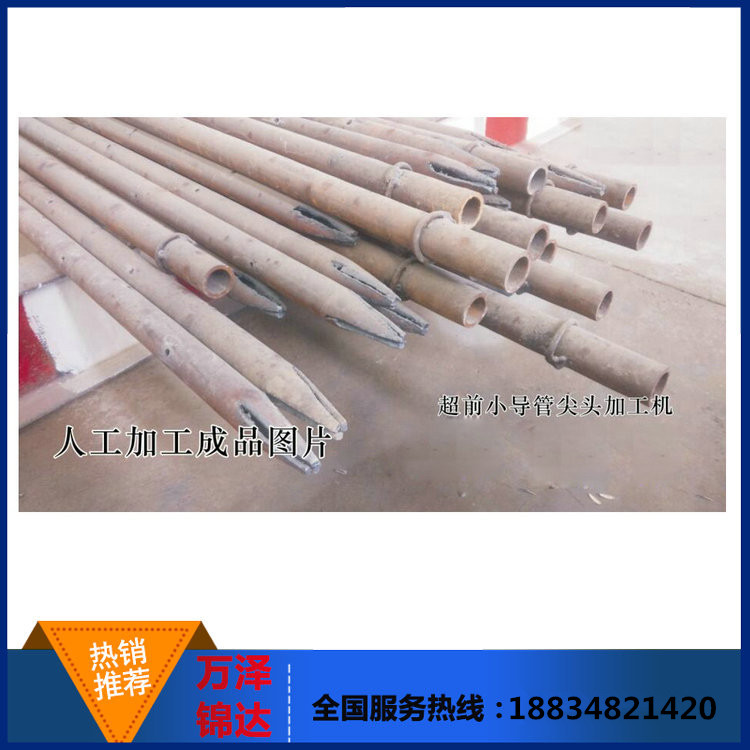

1 小导管注浆是浅埋暗挖隧道支护的一种措施。在软弱、破碎地层中凿空后极易塌孔，且施作超前锚杆比较困难或者结构断面较大时，应采取超前小导管支护。超前小导管支护必须配合钢拱架使用。在条件允许时，也可在地面进行超前注浆加固；在有导洞时，也可在导洞内对隧道周边进行径向注浆加固。
2 小导管注浆支护的一般测如下：钢管直径30 - 50mm 钢管长 3 - 5m ，钢管钻设注浆孔间距为 100 - 150 mm ，钢管沿拱的环向布置间距为 300 - 500 mm ．钢管沿拱的环向外插角为 10°一 15° ，小导管是受力杆件，因此两排小导管在纵向应有一定搭接长度，钢管沿隧道纵向的搭接长度一般不小于1m .
导管安装前应将工作面封闭严密、牢固，清理干净，并测放出钻设位置后方可施工．
3 采用小导管加固时，为保证工作面稳定和掘进安全，应确保小导管安装位置正确和足够的有效长度，严格控制好小导管的钻设角度。用作小导管的钢管钻有注浆孔，以便向土体进行注浆加固，也有利于提高小导管自身刚度和强度。
4 小导管注浆宜采用水泥浆或水泥砂浆。浆液必须充满例借及周围空隙，注浆量和注浆压力应由试验确定。

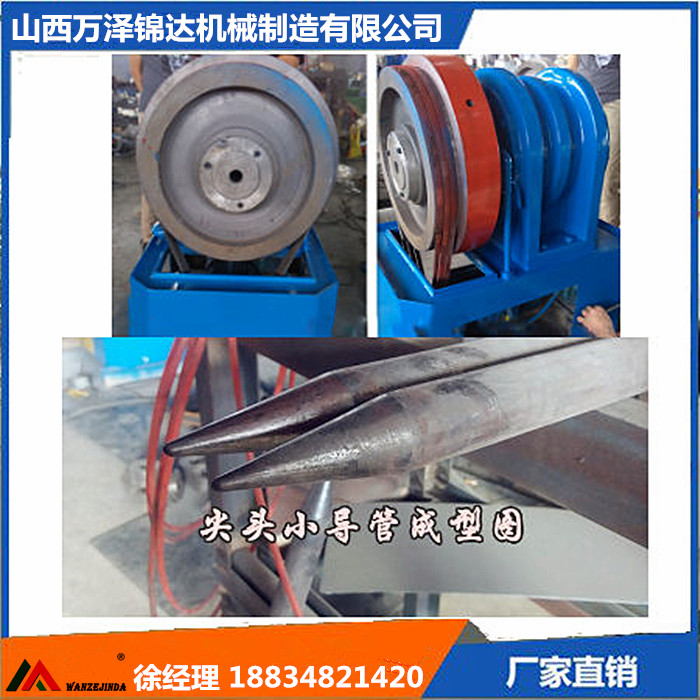

小导管在隧道开挖时承受地层的压力，为保证灌浆质量防止漏浆，小导管的尾部需设置封堵孔。
【隧道注浆小导管冲孔机缩尖机】产品参数
|
类别 |
参数 |
||
|
1. |
加工属性 |
可冲材质：各种铁、铝、铜、不锈钢等 |
|
|
2. |
加工类型 |
圆、方、长方，椭圆，异型管及各种形状孔 |
|
|
3. |
加工设定类别 |
单冲孔、不等距冲孔、等距冲孔 |
|
|
|
|
360°旋转冲孔、单（双）侧冲功能 |
|
|
4. |
可冲孔径及厚度 |
Φ50×τ3～Φ16×τ11mm |
|
|
5. |
加工管材直径 |
圆管Φ16-----Φ120 mm |
|
|
方管20×20-------100×100 mm |
|
||
|
角铁 30×30--------75×75mm |
|
||
|
槽铁 25×50--------60×120mm |
|
||
|
以上可定制 |
|
||
|
6. |
冲孔孔距 |
0.1mm------12000mm 200孔（可定制） |
|
|
7. |
冲孔速度 |
2.0秒/个，100mm冲程 |
|
|
8. |
长冲孔距离 |
1-12000mm（可定制） |
|
|
9. |
标准加工长度 |
1-12000mm（可定制） |
|
|
10. |
伺服快送料速度 |
40000mm/分钟 |
|
|
11. |
主电机功率 |
5.5-11kw |
|
|
12. |
高端配置 |
台湾台达控制系统，触控屏幕设定 |
|
|
|
|
CNC控制系统 |
|
|
|
|
ABBA(台灣)或上银(台灣)直线导轨 |
|
|
|
|
伺服电机运动、160行星减速机 |
|
注浆施工应根据土质条件选择注浆法：在砂卵石地层中宜采用渗入注浆法；在砂层中宜采用挤压、渗透注浆法；在粘土层中宜采用劈裂或电动硅化注浆法；在淤泥质软土层中宜采用高压喷射注浆法。
注浆材料应具备良好的可注性，固结后应有一定强度、抗渗、稳定、耐久和收缩小，浆液须无毒，注浆工艺应简单、方便、安全注浆材料的选用和配比的确定，应根据工程条件，经试验确定。
注浆施工期应监测地下水是否受污染，应该防止注浆浆液溢出地面或超出注浆范围
采用液压驱动，送料、转角均为伺服控制的数控立体冲孔机型。具有冲孔速度快、效率高，可实现单孔、双孔及多孔冲孔，所有的程序编写及输入均直接在触摸屏界面上进行，操作极为方便、快捷、准确。《可对Φ42 50 60 76 89 108钢花管(小导管)打孔》
|
主要技术参数项目 |
单位 |
数值范围 |
|
圆管直径 |
mm |
Φ42/ Φ50/(D60/ Φ76/ Φ89/ Φ108 |
|
冲孔范围 |
mm |
Φ6一 Φ16 |
|
大加工有效长度 |
mm |
500-6000 |
|
冲孔速度 |
times/min |
12 |
|
送料速度 |
mm/sec |
200-800 |
|
送料精度 |
mm |
土0.30 |
|
油泵电机功率 |
kW |
5.5 |
|
液压系统压力 |
Mpa |
14 |
