流量范围：6mз/h -55mз/h -

       扬程范围：46m-430m -

       1.5 --吸水口直径（毫米）被 25 除得值并化整 -

       G --锅炉给水泵 -

       C --表示泵的种类 -

       J --机械密封式 -

       5 --缩小为 1/10 泵的比转数。即泵的比转数为 50 -

       6 --叶轮的数量 -

       1、轴套螺母 2 、轴承盖 3, 轴承 4 、轴承体 5 、轴套 6 、填料压盖 7 、机械密封 8 、进水段 9 、密封环 10 、叶轮 11 、中段 -12 、回水管 13 、出水段14 、平衡环 15 、平衡盘 16 、尾盖17 、轴套18 、拉紧螺栓 19 、轴 20 、圆螺母

结 构 说 明 -

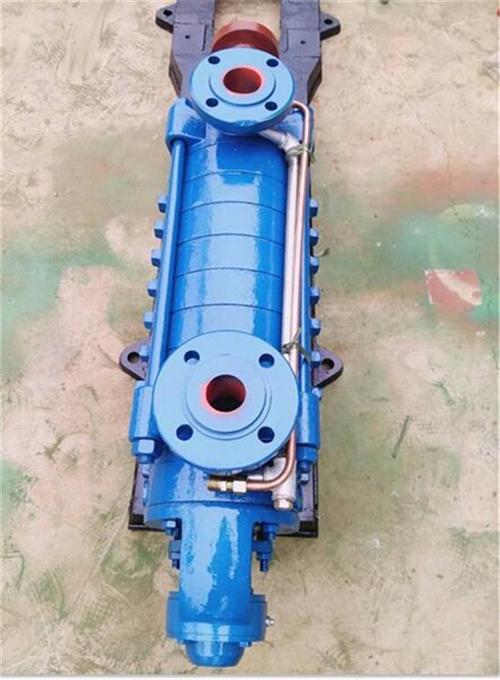

       泵的进出口方向均垂直向上，为根据所需扬程选用不同级数。 -

       泵的定子部分由进水段、中段、出水段、尾盖和轴承体等零件组成。 -

       泵的转子部分由轴、叶轮、轴套和平衡盘等零件组成，两端支撑在滚珠轴承上。 -

       泵的进水段、中段、出水段静止结合面采用纸垫通过紧螺栓的拉紧来达到密封。为防止水进入轴承、在轴套间装有“○”形密封圈。泵体两端轴封采用机械密封。 -

       泵两端轴承体有环形冷却室。当被输送液体大于 80 ℃时，应通入冷水，对轴承进行冷却。 -

       轴承内的钙基黄油润滑脂可通过油杯注入。 -

       从进水段方向看，泵为顺时针转动。

参数范围

流量：5-55m3/h；

扬程：46-301m；

型号说明

2.5 GC -6x5 –吸入口直径（吋）

GC –分段式锅炉给水泵

6 –缩小为1/10泵的比转数

5 –叶轮级数“5”－表示级数

特点

1、水力模型先进，效率高，性能范围广。

2、泵运行平稳，噪音低。3、轴封采用软填料密封，安全可靠、结构简单，维修方便快捷。

      GC型水泵为多级分段式,1-1/2GC-4GC四个型号的进出口分别在进水段和出水段上,均垂直向上,其扬程可根据使用需要而增减水泵级数.水泵装配良好与否,对性能影响很大,尤其是各个叶轮的出口与导翼进口之相对位置,每吸叶轮的吐出口中心必须对准导翼的中心,其中稍有念头即将使用水泵的流量减少,扬程降低,效率差,帮在检修后装配时务必注意,若有偏差必须调整。

      GC型海洋水泵的主要零件有轴、轴套、进水段、叶轮、导翼、密封环、中段、出水段、平衡环、平衡盘、尾盖。

       进水段、中段、出水段及尾盖均为铸铁制成，共同形成泵的工作室。

       叶轮为铸铁制成，内有叶片，液体沿轴向单侧进入，由于叶轮前后受压不等，必须存在轴向力，此轴向力由平衡盘来承担，叶轮制造时经静平衡试验。

       轴为优质碳素钢制成，中间装有叶轮，用键、轴套和轴套螺母固定在轴上。轴的一端按装联轴器部件，与电机直接联接。从转动方向看时，泵轴为顺进针方向旋转。

       密封环为铸铁制成，防止水泵中高压水漏回进水部分，分别固定在进水段与中段之中，为易损件，磨损后可用备件更换。

       平衡环为铸铁制成，固定在出水段上，它与平衡盘共同组成平衡装置。

       平衡盘为耐磨铸铁制成，装在轴上，位于出水段与尾盖之间，平衡轴向力。

       轴套为铸铁制成，位于两填料室处，作固定叶轮和保护泵轴之用。为易损件，磨损后可用备件更换。

       轴承是用单列向心球轴承，采用钙基黄油润滑。

       填料密封由进水段和尾盖上的填料室，填料压盖，填料环及填料等组成，少量高压水流入填料室中起水封作用。填料的松紧程度必须适当，不可压的太紧，也不可太
