一、产品概述：

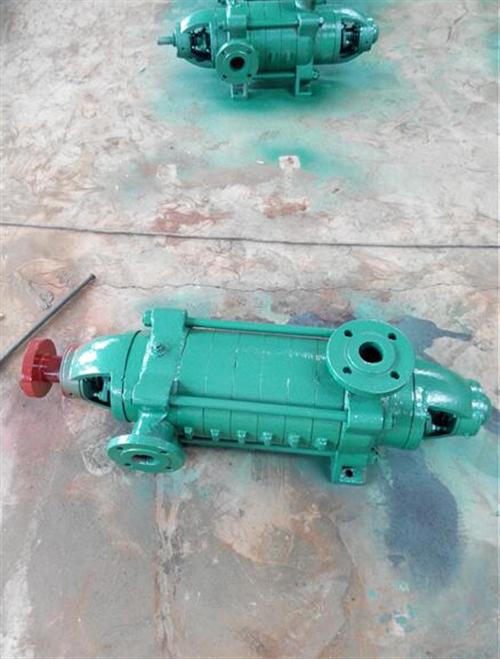

D、DG卧式单吸多级、分段式离心泵。具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。供输送清水或物理化学性质类似于水的其它液体，也可以通过改变泵过流部件材质、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨粒的介质。产品执行JB/T1051-93《多级清水离心泵型式与基本参数》标准。
二、产品用途：
D、DG卧式单吸多级、分段式离心泵适用于工业和城市给排水、高层建筑增压供水，园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等，尤其适用于小型锅炉给水。
三、产品特点：1、水力模型先进，效率高，性能范围广。2、泵运行平稳，噪音低。3、轴封采用软填料密封或机械密封，密封安全可靠、结构简单，维修方便快捷。4、轴为全封结构，确保了不与介质接触，不锈蚀，使用寿命长。
四、技术参数：流量：18-108m3/h；扬程：19-240m；功率：2.2-110KW；转速：1450-2950r/min；口径：φ50-φ125；温度范围：≤105℃；工作压力：≤3.0Mpa。
五、型号意义：例如：D46-50×12 D-分段式锅炉给水离心泵46-流量(m3/h) 50-扬程(m) 12-级数
D型多级泵供输送不含固体颗粒，温度低于80℃的清水或物理化学性质类似于水的液体，适应于矿山和城市给排水工程之用。
DG型多级锅炉给水泵供输送不含固体颗粒，温度低于105℃的清水或物理化学性质类似于水的液体，适于输送小型锅炉给水或输送热水或类似热水的介质。
MD型泵供输送固体颗粒含量不大于1.5％的中性矿水（粒度小于0.5毫米）及类似的其它污水，被输送介质的温度不大于80℃，适于钢铁厂、矿山排水、污水输送等场合。本产品通过煤炭安全认证。
DF型泵供输送温度为－20℃～105℃，不含固体颗粒，有腐蚀性的液体，泵的进口允许压力为0.6MPa。
● 型号意义
D(DG、MD、DF)85-67×3
D——多级卧式离心泵
DG——多级锅炉给水泵
MD——多级矿用离心泵
DF——多级耐腐蚀离心泵
85——泵设计点流量为85m3/h
67——泵单级设计点扬程为67m
3——泵的级数为3
100D24-3
100——泵进口直径为100mm
D——多级离心泵
24——泵单级设计点扬程为24m
3——泵的级数为3
● 性能范围
流量：6.3～600m3/h
扬程：17～650ｍ
D型卧式单吸多级离心泵结构特点及用途简介
主要以D型卧式单吸多级离心泵根据买方要求结构形式为：泵进水口方向为右面水平方向、出水口方向为垂直向上（从电机端看）。卧式、单吸、多级、分段式耐腐蚀抗磨损离心泵。结构性能：选用更先进的水力模型，使该泵实际运行效率提高了3%以上, 从而降低的泵的运行成本费用。针对所输送介质的特点，我厂对多级泵的平衡盘和平衡环的贴合面采用了耐磨损、耐腐蚀和减摩阻涂层；同时采用了降低平衡回水阻力的措施，有效的降低腔室压力，大大提高了轴封的可靠性，减少泄露。多级泵级数较多，轴相对细长，静挠度较大，易出现转子与固定部件相碰的现象，导致运行不稳定，振动噪声增大，易损件过早损坏。为克服此缺陷，我厂在传统设计上加大了主轴设计尺寸，使主轴刚度大大加强，运行更平稳。
