一、联轴器及其选用
水泵用联轴器一般选用挠性联轴器，目的是传递功率、补偿泵轴与电机轴的相对位移、降低对联轴器安装的对中要求、缓和冲击、改变轴系的自振频率和避免发生危害性振动等。
泵常用联轴器型式有爪型弹性联轴器、弹性柱销联轴器和膜片联轴器三种。
1.爪型弹性联轴器、www.hbycby.com
爪型弹性联轴器又称弹性块联轴器，。特点是体积小，重量轻，结构简单，安装方便，价格低廉，常用于小功率及不重要的场合。爪型弹性联轴器在水泵行业的标准代号为Bll04，其许用转矩为850N·m，轴径为50mm。
2.弹性柱销联轴器
弹性柱销联轴器以柱销与两半联轴器的凸缘相连，柱销的一端以圆锥面和螺母与半联轴器凸缘上的锥形销孔形成固定配合，另一端带有弹性套，装在另一半联轴器凸缘的柱销孔中。弹性套用橡胶制成，
弹性套柱销联轴器属非金属弹性元件联轴器，采用GB/T5014-2003，其结构简单，无润滑，安装方便，更换容易，而且不要求很高的对中精度，常用于功率较小的泵组中。国内有许多厂家生产。

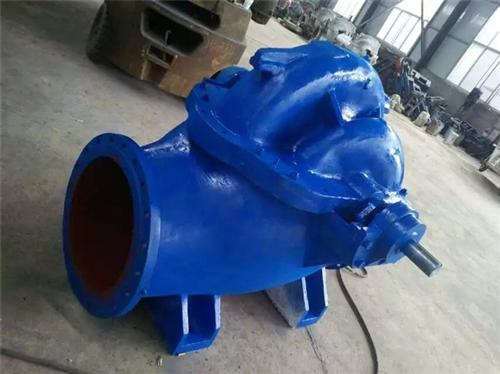

SH型双吸泵，SH型双吸泵，河北SH型双吸泵 一SH双吸泵概述
SH双吸泵系单级、双吸、泵壳中开式离心泵。供吸送清水及物理化学性质类似于水的液体。
SH双吸泵扬程在9米至140米时，流量为126m3/时。液体温度不得超过80℃。
SH双吸泵适合于工厂、矿山、城市给水、电站、大型水利工程、农田灌溉和排涝等用，48SH-22型大型泵还可作热电站循环泵用。
SH双吸泵的型号意义：
如10SH-13A等
10——吸水直径被25除（即该泵吸水口直径为250毫米）。
SH—单级双吸卧式离心清水泵
13——比转数被10除（该泵的比转数为130）
A等——表示该泵换了不同外径的叶轮。
S型双吸泵流量范围更广：50—18000m3/时。如500S35A等
500——泵的吸入口径（mm）
S——单级双吸、中心离心清水泵
35——设计点扬程（m）
A等——叶轮一等次切割
SH型泵及S型泵统称为双吸泵，其工作性能及配用电机大体相同。需要说明的是泵的转方向不同，从电机端看SH型泵为逆时针旋转，而S型泵则顺时针。在实际使用中SH型泵更加广泛，故一下介绍以SH型泵为主。
。
Sh型泵是单级双吸卧式中开离心泵。供输送清水及物理化学性质类似于水的液体。液体温度不得超过80℃
双吸泵℃，合适矿山、城市、电站的给排水，农田排涝灌溉和各种水利工程。
SH双吸泵效率下降的原因
1、由于水流的冲刷，水泵流道内壁和叶轮过水面变得粗糙不平，水泵内流道的摩阻系数增大，再加上水在泵内的流速很大，水头损失增加。水力效率降低。
宏力水泵厂现场拍摄多级泵进出水段加工
2、由于在泵前投加药物或水质等原因，使泵壳内严重积垢或腐蚀。泵壳内积垢严重的可以使泵壳壁厚增加2ram左右，而且水泵内壁形成垢瘤，使泵体容积缩小、抽水量减少、并且流道粗糙，水头损失增加。客积效率和水力效率都降低。
3、由于水泵加工工艺造成的铸造缺陷、汽蚀、磨蚀、腐蚀和化学浸蚀等原因造成泵流道内产生空洞或裂缝，水流动时产生旋涡而造成能量损失。水力效率降低。
4、叶轮表面的汽蚀。由于叶片背水面运行时产生负压，当压力Pk5、容积损失和机械损失。由于泵使用时间长，机械磨损产生漏失和阻力增大，使容积效率和机械效率降低。 以上原因，使水泵性能变差。运行效率降低2～5%，严重的可以使水泵效率降低10%以上。
