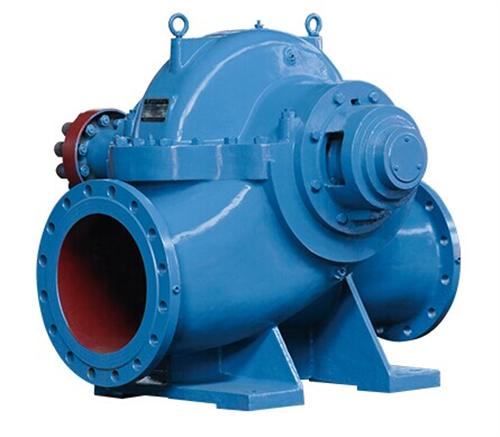

KQSN500-M6/834双吸中开泵单级双吸离心泵用途
KQSN系列单级双吸、卧式中开离心泵是供输送清水及物理化学性质类似于水的液体，液体温度一般不得超过100℃。广泛适用于城市给排水、城镇供水；钢铁冶金企业、石化炼油厂、造纸厂、油田、热电厂、机场建设、化纤厂、纺织厂、糖厂、化工厂、电站的给排水；
工厂、矿山的消防系统给水、空调系统供水；集中供热系统给水；农田排涝灌溉及各种水利工程。符合ISO2548C GB3216C GB/T5657标准。
KQSN系列单级双吸、卧式中开离心泵装配与拆卸
注意！
1.零、部件装配前应清除毛刺。
2.零、部件的加工表面如有锈蚀，应进行除锈处理。
3.零、部件经清洗、风干及检查合格后，方可进行装配。
4.如叶轮、轴套、轴为不锈钢，为避免不锈钢零件间发生咬合，矿山消防系统给水泵，应在零件的配合部位涂二硫化钼。
5.装配转子部件及相关零件：依次将键、叶轮、密封环、密封体及其O型圈、轴套、机封（或填料、填料环）、机封压盖（或填料压盖）及其O型圈、轴套O型圈、轴承挡套、轴承衬套、油封毡圈、轴承压盖、轴承垫、轴承装（套）在泵轴上，首先通过轴承挡圈固定联轴器端轴承，再通过止动垫圈和圆螺母固定尾端轴承。然后将轴承体、轴承垫与轴承压盖通过螺栓装好，装轴承时应涂上润滑脂，再装上键和联轴器。
泵的运行
（5）运转过程中，如发现噪声或其他不正常的声音时，应立即停车，双吸离心泵，检查其原因，加以消除。
（6）不得任意提高水泵的转速，但可以降低转速使用，如本型泵额定转速为n，流量为Q，轴功率为P，降低转速为n1，降速后流量，扬程，轴功率分别为Q1，城市水利工程离心泵，H1和P1，西藏离心泵，其相互关系，防爆离心泵，可用下列公式进行换算：
Q1=(n1/n)Q
H1=(n1/n)2H
泵安装时需注意注意！
l 对于水泵、电机、共用底座整体包装运输的机组，虽然泵在出厂前工厂对泵和电机已进行了找正并直联出厂，由于在运输途中共用底座难免有弹性变形，因此，在货到现场进行安装时，必须重新校核联轴器的同心度。
l 配带共用底座的泵机组安装完毕后，应在底座空腔内填充混凝土以提高基座与机组的整体稳定性。
单级双吸泵的主要组成部分的作用如下：
1
、叶轮：泵中的核心部件，泵通过叶轮的旋转对液体做功，使其能量增加。我
车间所使用的双吸泵，叶轮两侧为吸水口，中间为叶轮的做功部分，即液体
的压出口。
2
、吸入室：位于叶轮的进口前。作用：将液体均匀地引入叶轮进口，在这个过
程中要求液体流动所损失的能量小，
并且保证流入叶轮进口时要均匀分布。
3
、压出室：
将叶轮四周获得能量的液体汇集后
送入出水管路的部件。
也是把液
体的一部分动能转换成压能，在液体进入出水管路前把流速降低的部件。
4
、密封环：保持叶轮进口外缘与泵壳间油适当的间隙，以减少水由高压向低压
泄露。密封环又称口环，一般用铸铁和其他耐磨金属制成，磨损后可更换。
5
、泵壳：包括泵盖和泵体。作用是均匀水流，改变水流方向，动能转化成压能。
尽量减少摩擦损失的部件，一般用铸铁制造。
6
、泵轴：传递机械能的部件，一般用铸钢制造。
7
、轴封：防止外部空气进入泵能和泵内液体向外泄露的部件。我车间的泵均采
用机械密封形式，品牌均为伯格曼。
8
、轴承：主要作用为支持泵轴，我车间的泵大多为滚动轴承，轴承由润滑脂润
滑，一般采用锂基脂
3#
。
9
、联轴器：作用是连接电机轴和泵轴，是一种传递效率较高的连接方式。安装
时精度为
±
0.015mm
。
