双吸泵的拆卸方法
1、拆去水泵进水管及固定螺钉，将水泵从齿轮罩壳上拆下。
2、 双吸泵把水泵放到台钳上，将水泵齿轮固定。用专用工具将叶轮背帽拆下。
3、 双吸泵用水泵叶轮扒子，将水泵叶轮拆下。拆取时将支撑板3两侧的螺钉4旋入水泵叶轮上设置的螺孔内，
旋转螺杆2，使顶锥5顶在水泵轴的顶端，继续旋转螺杆，将水泵叶轮拆下。
4、 双吸泵旋下轴架与泵体间的紧固螺栓，拆下轴架等零件。
5、 双吸泵拆下轴架外端处的孔用弹性挡圈，由叶轮一端用压力机将水泵轴连同轴承一起压出，取出水泵齿轮
。
6、 双吸泵将拆下的零件清洗干净后，检査水泵叶轮、水泵壳内壁有无腐蚀现象，若出现严重腐蚀时，应更换
新件。
7、 双吸泵检查水封动、静环表面磨损、腐蚀状况，弹簧有无锈蚀现象，橡胶护套是否老化、损坏，必要时更
换新件。更换水封的方法是：将动环与橡胶座从水泵叶轮座孔内撬出。从水泵壳背面将静环座及静环一
起顶出。更换新水封时，应将动、静环座孔处清理干净。并在配合表面均匀地涂上一层厌氧胶。将动环
与橡胶座一起压入叶轮座孔内。装入时严禁敲击， 以免损坏动环。安装静环时，先在传动套外表面涂
少许厌氧胶，把静环组放到泵壳座孔内， 并找正，借助于专用工具压住传动套外周缘，缓缓地将其压
入座孔内。最后在动、静环结合表面上，涂上少量密封润滑脂。
8、水泵所有件清洗检查合格后，按上述相反程序进行复装。

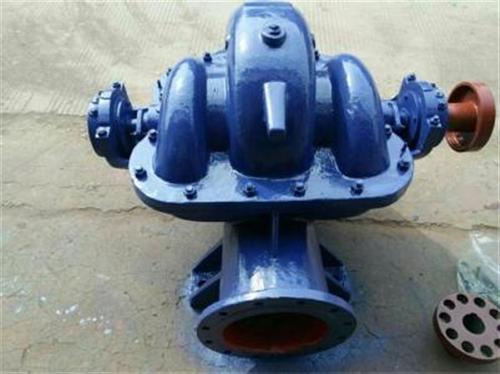

S SH型泵系单级、双吸、泵壳中开之离心泵。供汲送清水及物理化学性质类似于水的液体之用。本型泵的性能扬程自9m～140m时,流量自126m3/h～12500m3 / h,液体的温度不得超过80℃。适合于工厂、矿山、城市给水、电站、大型水利、农田灌溉和排涝等用。
2. S 型单级双吸离心泵是新型节能卧式中开泵，供输送清水或物理化学性质类似于水的其他液体，根据用户需求，通过改变泵结构及材质可用于输送多泥砂水或各类腐蚀性液体，该系列泵适用于工厂、矿山、城市给排水、电站、农田排灌及各种水利工程。
结构说明
本型泵的吸入口与吐出口均在水泵轴心线的下方，与轴线垂直成水平方向。检修时无需拆卸进出口水管及电机。从传动方向看去，水泵为顺时针方向旋转(根据用户需要亦可改为逆时针方向旋转)。
泵主要零件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套等。
泵体与泵盖构成叶轮的工作室。在进出水法兰上，制有安装真空表和压力表的管螺孔。进出水法兰的下部，制有放水的管螺孔。
经过静平衡校验的叶轮，用轴套和两边的轴套螺母固定在轴上，其轴向位置可通过轴套螺母进行调整。
泵轴由两个单列向心球轴承支承。轴承装在轴承体内、安装在泵体两端，用黄油润滑。
双吸密封环用以减少水泵压水室的水漏回吸水室。
泵通过弹性联轴器由电动机直接传动，必要时亦可用内燃机传动。
轴封为软填料密封(根据用户需要可采用机械密封结构)。
双吸泵用于什么场合，简单阐述一下根据使用场所的地形条件、水位条件、吸砂泵的布置、运转条件、
经济方案比较等多方面因
根据吸砂泵的扬程、输送距离选择双吸泵的型号.
考虑选择卧式、立式或潜水式.卧式吸砂泵拆卸装配方便,易管理、但体积大,价格较贵,需很大占地面积;立式泵,很多情况下叶轮淹没在水中,便于自动或远程控制,并且紧凑,安装面积小,价格较便宜;潜水式方便管理、噪声小、电机和水泵同时潜入水下工作,无污染.
确定双吸泵动力的种类:电机或柴油机.双吸泵使用电机的优点是:使用成本较底,操作容易,运转稳定
可靠,可直接连接水泵,维护保养简单,管理方便,在电力充足的地区使用可节省能源,但受电源限制;柴油
机不受电源限制,具有很明显的实用性和机动灵活性.但吸砂泵的使用成本高,操作技术要求较严,维护保养比较复杂.
