实验螺旋溜槽技术参数

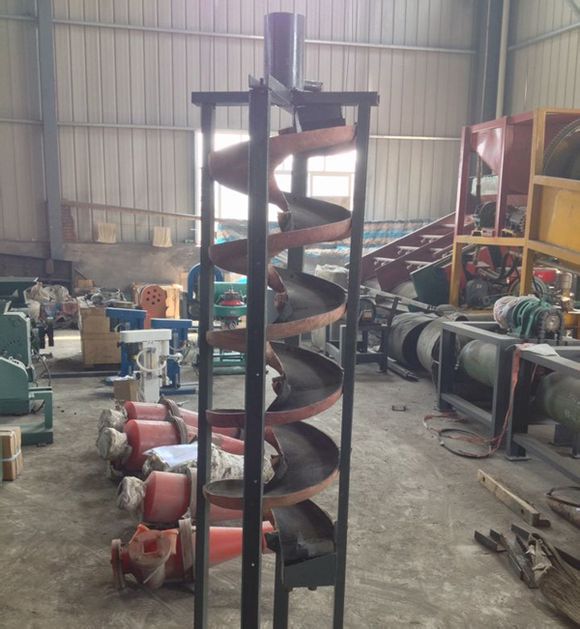

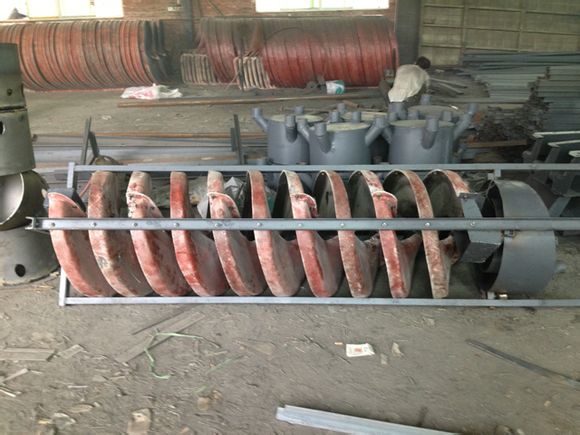

5LL实验螺旋溜槽是根据有用矿物与脉石矿物在比重、粒度、形状上的差异，在螺旋的斜面产生矿浆动感的离心流膜，在重力和离心力的综合立场中，利用不同颗粒所受重力，水动压力和摩擦力，实现有用矿物于脉石分选。螺旋槽中的水动除作向下的螺旋运动外，还作横向的循环流动。上层水流流速快，产生较大惯性离心力，甩向槽的外缘。与槽底相邻的下层水流回转速度慢，离心力小，在重力作用下从外缘流向内缘，产生二次回流。矿浆中的重矿粒沉降快，沿收敛的螺旋线逐渐向内缘，后以精矿形式产生。轻矿物沉降慢，处于矿流表层，流速快，离心力横向环流作用下，沿扩渐的螺旋线逐渐移向外缘，后以尾矿形式产出。
|
型号 |
单位 |
5LL-600 |
5LL-400 |
|
螺旋直径 |
mm |
600 |
400 |
|
螺距 |
mm |
360 |
240 |
|
螺旋头数 |
个 |
1-2 |
1-2 |
|
每头圈数 |
Film |
5 |
5 |
|
给料粒度 |
mm |
0.3 |
0.3 |
|
给矿浓度 |
% |
20-40 |
20-40 |
|
处理量 |
t/h |
0.8-1.2 |
0.1-0.2 |
|
外形 |
mm |
700/700/2730 |
460/460/1500 |
|
重量 |
kg |
90 |
50 |
