一、微机控制弹簧扭转试验机结构特点及用途：

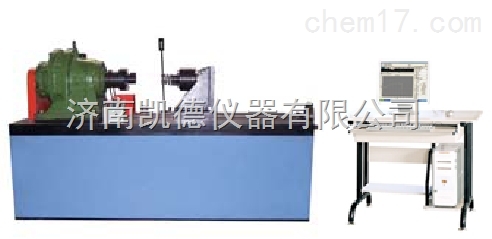

1、TNW系列微机控制弹簧扭转试验机是由加载系统、传动系统、计算机数据采集、处理、控制、显示系统等组成，适用于对各类扭转弹簧及弹性扭转元件力学性能的试验。该机采用卧式结构，计算机屏幕数字显示扭矩、扭转角度、扭转速度，全数字式数据测控卡和日本进口全数字交流伺服系统组成控制、数据采集及处理系统。采用行星摆线针轮减速器传动，具有加载均匀、稳定、无冲击现象、数据采集控制准确的特点。
2、整机利用日本进口全数字交流伺服控制系统及计算机数据采集处理系统，光电编码器测量试样的扭转角度，可以设置试样的扭转角度（或扭矩）进行多点检测弹簧的扭矩力（或角度），可以输出打印试验数据等。
3、软件系统采用WinXP中文操作平台，具有变结构PID参数调节功能，实现扭矩、角度全闭环控制。使用以图形为界面的视窗式操作系统，可设定显示屏幕及操作面板；可设定试验速度及各种控制参数；可实时显示基本试验结果（断裂值、峰值等）；可实时显示试验过程各种相关参数图形；可实现系统诊断并显示诊断结果；可实现试验数据的存取；可控制试验机动作。并绘制扭矩—角度、扭矩—时间、角度—时间等曲线。
4、数据采集和分析功能：能对试验收据实现实时采集，数据采集频率>6Hz，对试验特性曲线实现动态显示。（试验报表格式以Excele或Word格式输出，用户可以任意设置编辑试验报告格式）
二、微机控制弹簧扭转试验机主要技术性能指标：
1、最大动态试验扭矩：±20Nm、50Nm、100Nm、200Nm、500Nm、1000Nm、2000Nm；
2、试验扭矩示值误差：正、反两方向≤±1%
3、试验扭矩重复性示值误差：正、反两方向≤1%
4、最大扭转角度范围：0～±36000 （±36000范围内任意设置）；
5、有效试验空间：600mm；（0～600mm范围内任意手动调节）
6、试验机主轴中心高度：260mm；
7、两夹具间同轴度精度：600mm范围内≤Φ0.2mm
8、扭转角度分辨率：0.10；
9、试验速度：0.0005～5r/min 任意设定；
10、电压：AC380V 50Hz；不同规格电机功率不同
11、主机尺寸：1500×800×1250（mm）
12、主轴中心距地面高度760mm（或1050mm）
