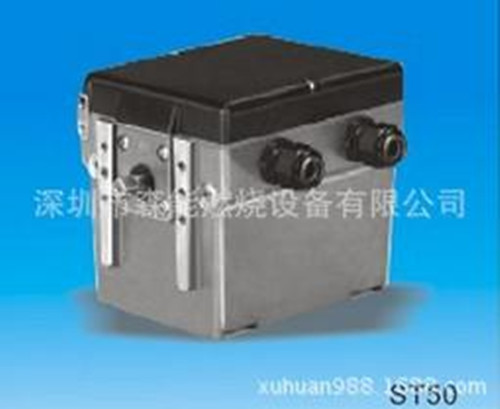

SINON施能电动执行器,ST50-60T20E执行器
ST50-03T4R SINON
ST50-60T20E SINON
ST系列电动执行机构用于驱动需要0-90°或0-160°旋转动作的所有场合控制信号有三点式控制信号，连续控制信号（ST..E）及两式控制信号（ST..R）
A:输出轴，最大20Nm
B:显示轴，最大3Nm
C:阀门旋转角度显示
D:驱动凸轮N1-N5.
E:手动或自动转换开关
F:电源及辅助开关接线端子排
G:输入及输出信号接线端子排
H:凸轮调整内六角扳手
端子1.2.3接火线.1为关 2为开；4接零线；7-15为辅助限位开关
3接火线，4接零线；7-15为辅助限位开关；19,20为模拟信号输入，21,22为电流反馈输出；20,22为公共负端。输入信号0-20mA阻抗为50欧。
1.2接火线，2由继电器控制阀位的开启，2断电后阀位自动复位。
手动模式—给3号端子供电。1：把开关S2拔到HDNA的位置。
2：把开关S1往右拔动，则执行器开启3：把开关S1往左拔动，则执行器关闭
