M、AH、AHP、HP、H、HH型渣浆泵为双泵壳结构，即泵体、泵盖带有可更换的耐磨金属内衬（包括叶轮、护套、护板等）。泵体、泵盖根据工作压了采用灰铸或球墨铸铁制造，垂直中开，用螺栓连接。泵体有止口与托架用螺栓连接。泵的吐出口可按八个角度旋转安装。叶轮前后盖板带有背叶片以减少泄露及提高泵的使用寿命。
整体性能：泵的性能范围宽、汽蚀性能好、效率高。可采用多级串联技术，以满足远距离输送。过流部件有多种金属可供选用，并且增加深度。 采用多种速度和多种变型方式，使得泵在工矿下运行。使用寿命长，运行效益高，能满足多类恶劣的输送条件。泵的性能范围宽、汽蚀性能好、效率高。可采用多级串联技术，以满足远距离输送。过流部件有多种金属可供选用，并且增加深度。 采用多种速度和多种变型方式，使得泵在工矿下运行。使用寿命长，运行效益高，能满足多类恶劣的输送条件。

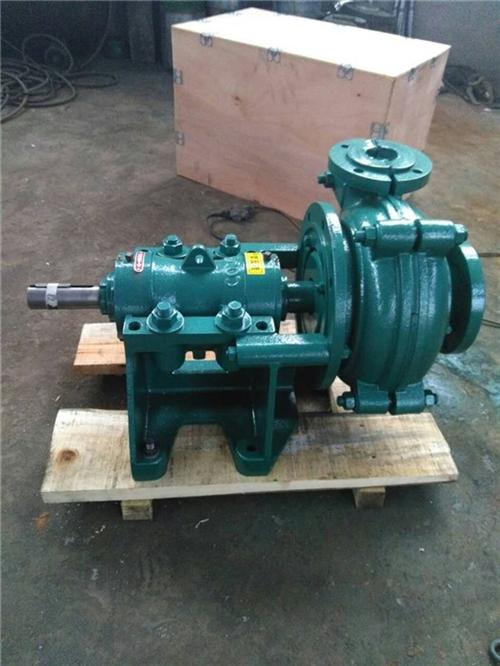

AH渣浆泵
泵体泵盖及过流部件：该系列泵为卧式、垂直中形式、双泵壳结构渣浆泵。泵体和泵盖带有可更换的金属内衬，内衬材质为高铬耐磨合金材料，降低运行成本。泵的出口方向可按8个角度旋转安装。
轴承组件：泵的轴承组件采用圆筒式结构，便于调整叶轮与前护板的间隙，维修时可整体拆出。轴承采用油脂润滑。
轴封（密封）：泵的轴封型式有填料密封、付叶轮密封、 机械密封。
传动方式：有V型三角带传动、弹性联轴传动、齿轮减速箱传动、液力偶合器传动、变频驱动装置、可控硅调速等。其中V型三角带传动有 CL、CV、CR、ZL、ZV、ZR传动。
AH渣浆泵可广泛用于矿山，电力、冶金、煤炭、环保等行业输送含有磨蚀性固体颗粒的浆体。如冶金选矿厂矿浆输送，火电厂水力除灰、洗煤厂煤浆及重介输送，疏浚河道，河流清淤等。在化工产业，也可输送一些含有结晶的腐蚀性浆体。
世界上渣浆泵型号不一，就中国而言就有很多，现就唐山某一厂家生产的渣浆泵以作说明，作为以后选型、设计参考。JHZ系列渣浆泵型谱图(1)
渣浆泵的起吊注意事项
1、起吊不带底座或只带单独地座的卧式泵，起吊重心应在托架的侧面方孔靠近泵头处，钢丝绳应由此穿过垂直向上与起重吊钩连接。为保持泵的平衡，应在泵壳上的吊环螺钉与起重吊钩之间设置辅助起吊钢丝绳。托架盖上和前后泵壳上的吊环螺钉是为拆装托架盖或前后泵壳而设置的，不得单独用于整体泵的起吊，以免造成事故。
2、起吊带电机和共同底座的卧式泵，起吊重心在托架的方孔靠近联轴器处，钢丝绳由此出穿过垂直向上与起重吊钩联接，为保持平衡，还须在泵壳上方的吊环螺钉、电机吊环螺钉与起重吊钩之间设置辅助起吊钢丝绳。
3、带偶合器等中间变速装置的卧式泵机组应采用分体吊装。
4、钢丝绳与泵体接触的部位应加垫软物防护，以免损坏泵外观或造成钢丝绳切断。
