一、适用范围：

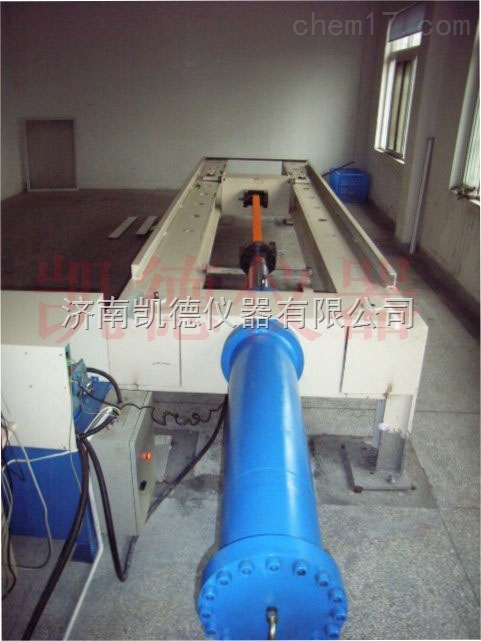

卧式拉力试验机采用钢板焊接框架结构, 固定试验空间、单出杆双作用活塞缸施加试验力，负荷传感器测力、计算机自动控制试验进程，屏幕显示试验力及试验曲线，按试验方法的要求自动处理试验数据，装配专用附具，可用于链条、吊带、钢丝绳、线缆等长试样的拉伸试验。 规格有500kN、1000kN、2000kN、3000kN、5000kN、10000kN、20000kN。下面以3000kN为例说明。拉伸空间可按照用户要求定制。下面为3000kN说明。
二、主要技术参数：
· 试验机规格：3000kN
· 最大试验载荷：3000 kN
· 试验机精度等级：1级
· 量 程： 120-3000kN
· 位移测量分辨力：0.01 mm
· 试验力测量精度： 示值的±1%
· 位移测量精度： 示值的±1%
· 试验机的拉伸空间：1200-1500mm；
· 活塞行程：500mm
· 活塞最大移动速率：拉伸50mm/min
· 夹持方式：插销式
· 传感器与放大器：负荷传感器，插装在PC机内多通道程控放大器，实现自动换档，自动调零、标定
· 主机外形尺寸约（长×宽×高）：约5500mm×1100mm×1200mm
· 油源外形尺寸：约700mm×1800mm×1300mm
