常见故障

故障一水泵不吸水压力表和真空表指针剧烈跳动

原因：

1.灌注引水不够 2.管路与仪表联接处漏气 3.吸程过高

解决方法：

1.检查底阀是否漏水.再雇足引水 2.拧紧漏气处 3.降低吸水高度

故障二

水泵不吸水真空表表示高度真空

原因：1.底阀没有打开或己堵塞 2.吸水管路阻力太大 3.过滤器堵塞

解决办法：1.检査底阀 2.更换吸水 3.清理过滤器

故障三

压力表有压力但仍不出水

原因：1.出水管阻力太大 2.旋转方向不对 3.出口管阀门未开 4.叶轮堵塞

解决方法：1.检査或缗短水管 2.检査电机.两相互调 3.打开出口阀 4.清除叶轮内的污物

故障四

达不到设计流量

原因：1.有空气吸入 2.由于水位降低.淹没深度不够 3.叶轮内有异物堵塞 4.转子部分严重磨损

解决方法：1.检査漏气部位并排除 2.延长吸水管.加深淹深度 3.拆卸并滴除异物 4.更换密封环

故障五

泵消耗功率过大

原因：1.填料压得过紧.并发热 2.流置过大 3.回转体与壳体有碰擦 4.泵轴承磨损 5.泵轴弯曲

解决方法：1.适当放松填料压力 2.关小闸阀开度 3.修整回转体与壳体位置 4.更换轴承 5.更换或校正

故障六

泵振动加大

原因：1.叶轮局部有堵塞 2.叶轮破损 3.流量过小 4.泵轴与电动机不同心 5.轴承破损 6.混入空气.发生汽蚀

解决方法：1.拆卸清除异物 2.更换叶轮 3.稍开出口阀 4.定点找正 5.改变吸入位.改善吸水管

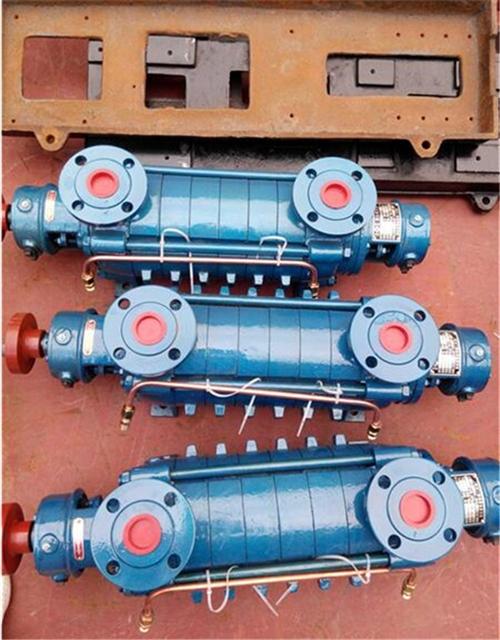

D DG型卧式多级锅炉给水泵概述：

D DG型卧式多级锅炉给水泵采用了国家推荐使用的高效节能产品的水力模型。具有效率高、性能范围广、运转安全和平稳、噪音低、寿命长、安装维修方便等优点。

D DG型卧式多级锅炉给水泵，适用于中、低压锅炉给水、工厂、城市高扬程输水。供输送清水或物理、化学性质类似于清水的液体，此两种泵输送介质温度为-20℃～105℃(DG85-80、200DG43除外，此两种泵输送介质温度为-20℃～105℃)。泵进口压里不得超过0.59MPa(6kgf/cm2)。

D DG型卧式多级锅炉给水泵结构型式：

D DG型卧式多级锅炉给水泵进、出水口均为垂直向上，通过拉紧螺栓将泵的进水段、中段、出水段、轴承体等泵壳体部分联结成一体。根据泵的扬程选择泵的级数。

该系列多级泵转子部分主要由轴及安装在轴上的叶轮、轴套、平衡盘等零件组成，其中叶轮的数量根据泵的级数而定。轴上零件用平键和轴螺母紧固使之与轴联为一体。整个转子由两端滚动轴承或滑动轴承支承。轴承按型号不同而定，均不承受轴向力，其轴向力由平衡盘平衡。泵在运行中允许转子在泵壳中轴向游动，不能采用向心球轴承。滚动轴承用油脂润滑，滑动轴承用稀油润滑，并用油环进行自润滑，循环水冷却。

??泵的进水段、中段、出水段之间的密封面均采用填料密封，转子部分与固定部分之间装有密封环、导叶套等进行密封，当密封环和导叶套的磨损程度已影响泵的工作性能时应予更换。

一、产品概述：

D、DG卧式单吸多级、分段式离心泵。具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。供输送清水或物理化学性质类似于水的其它液体，也可以通过改变泵过流部件材质、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨粒的介质。产品执行JB/T1051-93《多级清水离心泵型式与基本参数》标准。

二、产品用途：

D、DG卧式单吸多级、分段式离心泵适用于工业和城市给排水、高层建筑增压供水，园林喷灌、消防增压、远距离送水、采暖、浴室等冷暖水循环增压及设备配套等，尤其适用于小型锅炉给水。

三、产品特点：1、水力模型先进，效率高，性能范围广。2、泵运行平稳，噪音低。3、轴封采用软填料密封或机械密封，密封安全可靠、结构简单，维修方便快捷。4、轴为全封结构，确保了不与介质接触，不锈蚀，使用寿命长。

四、技术参数：流量：18-108m3/h；扬程：19-240m；功率：2.2-110KW；转速：1450-2950r/min；口径：φ50-φ125；温度范围：≤105℃；工作压力：≤3.0Mpa。

五、型号意义：例如：D46-50×12 D-分段式锅炉给水离心泵46-流量(m3/h) 50-扬程(m) 12-级数
