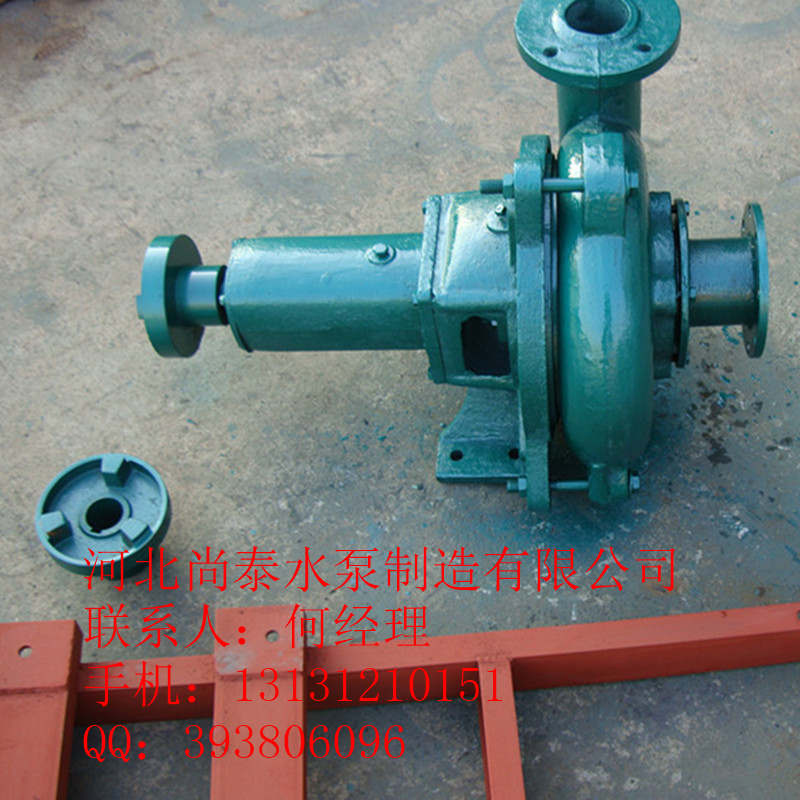

4PN卧式泥浆泵
一、 4PN泥浆泵产品概述
PN型泥浆泵系单级单吸泥浆泵分立式和卧式，适用于输送含固体颗粒的液体广泛适用在火电厂水力除灰，矿山输送矿砂液体，也可用于建材、造纸、纺织、食品、饲料等部门抽送各种浆料，最大浓度50%-60%（重量计）。PNL、PN型泥浆泵，过流零件均使用耐磨合金材料制造，寿命长，敞开式叶轮用螺纹轴连接，叶轮与护板之间的间隙可以调整，以保持高效工作。pnL、PN型泥浆泵有：1pn、2pn、3pn、4pn、6pn、2pnl、3pnl七种。
二、4PN泥浆泵结构说明
（1）过流部分承磨件采用了耐磨铸铁，使用寿命长。
（2）叶轮和护板的间隙可以及时调整，保持较高工作效率。
（3）4〞以上该型泵轴承直装于水平中开托内，拆检方便调整及时，并在油池内装有水冷蛇形管，改善了轴承的工作条件。
三、4PN泥浆泵的使用方法
泥浆泵不使用前应该用清水冲洗泵腔以防泵体里面的泥浆结块堵塞泵腔。
在使用过程中应该掌握泥浆泵的运转周期定期更换备件和轴承以防出事故耽误生产。进口流量过少不宜运行，以避免引起震动和浆料沉淀。
PN泥浆泵一般情况下采用倒灌自注式安装较好。(其中，1PN、2PN、3PN在输送常温泥浆泵条件下，泵的安装位置，应使泵轴的水平中心线，低于被输送泥浆泵的上水平表面1至3米水柱适用)。泥浆泵停泵时禁止倒转，也就是在安装管道时出口管道上要装单向阀防止液体倒流，避免液体倒流造成泵倒转的现象。
PN、PNL型泥浆泵产品参数：
|
型号 |
流量 m 3 /h |
扬程 m |
转速 r/min |
允许汽蚀余量 m |
泵效率 % |
功率 kw |
泵重量 kg |
口径 mm |
||
| 轴功率 | 配带功率 |
|
吸入 | 排出 | ||||||
| 1PN |
7.2 12 16 |
14 13 12 |
1430 | 0.53 |
21 30 35 |
1.3 1.41 1.5 |
3 | 120 | 50 | 25 |
| 2PN |
30 47 58 |
22 19 17 |
1450 | 1.32 |
33 39 39 |
5.45 6.25 6.9 |
11 | 150 | 96 | 50 |
| 2PNL |
30 47 58 |
22 19 17 |
1450 | 1.32 |
33 39 39 |
5.45 6.25 6.9 |
11 | 200 | 62 | 53 |
| 3PNL |
54 108 151 |
26 21 15 |
1470 | 2.35 |
32 42 37 |
12 14.7 16.7 |
22 | 450 | 125 | 75 |
| 3PN |
54 108 151 |
26 21 15 |
1470 | 2.35 |
32 42 37 |
12 14.7 16.7 |
22 | 280 | 90 | 85 |
| 4PN |
100 150 200 |
41 39 37 |
1470 | 2.95 |
46 55 61 |
24.3 29 33.1 |
55 | 1000 | 150 | 100 |
| 4PN(1) |
41.5 80 111 |
51 50 49 |
1470 | 1.92 |
23 36 44.5 |
25 30.2 33.1 |
55 | 1000 | 150 | 100 |
| 4PN(2) |
52 100 138 |
51 50 49 |
1470 | 2.2 |
26 37 47 |
28 37 39 |
75 | 1000 | 150 | 100 |
| 6PN |
230 280 320 |
27 26 25 |
980 | 2.59 |
56 60 62 |
30.2 33 35.2 |
75 | 2.59 | 200 | 150 |
