阀门设计的基本内容
阀门作为管道系统中的一个重要组成部分,应保证安全可靠地执行管道系统对阀门
提出的使用要求。因此,阀门设计必须满足工作介质的压力、温度、腐蚀、流体特性以及
操作、制造、安装、维修等方面对阀门提出的全部要求。
阀门设计必须明确给定的技术数据,即“设计输入”,在此基础上方可正确完成设计。
阀门“设计输入”必须具备的基本数据:
1)阀门的用途或种类;
2)介质的工作压力;
3)介质的工作温度;
4)介质的物理、化学性能(腐蚀性、易燃易爆性、毒性、物态等);
5)公称通径;
6)结结长度;
7)与管道的连接形式;
8)阀门的操作方式(手动、齿轮传动、蜗轮蜗杆传动、电动、气动、液动等)。
为了确保阀瓣每次都能到达阀座面的合适位置,阀瓣设计在铰链机构,以便阀瓣具有足够有旋启空间,并使阀瓣真正的、全方面的与阀座接触。阀瓣可以全部用金属制成,也可以在金属上镶嵌皮革、橡胶、或者采用合成覆盖面,这取决于使用性能的要求。旋启式止回阀在完全打开的状况下,流体压力几乎不受阻碍,因此通过阀门的压力降相对较小。升降式止回阀的阀瓣座落位于阀体上阀座密封面上。此阀门除了阀瓣可以自由地升降之外,其余部分如同截止阀一样,流体压力使阀瓣从阀座密封面上抬起,介质回流导致阀瓣回落到阀座上,并切断流动。根据使用条件,阀瓣可以是全金属结构,也可以是在阀瓣架上镶嵌橡胶垫或橡胶环的形式。像截止阀一样,流体通过升降式止回阀的通道也是狭窄的,因此通过升降式止回阀的压力降比旋启式止回阀大些,而且旋启式止回阀的流量受到的限制很少。

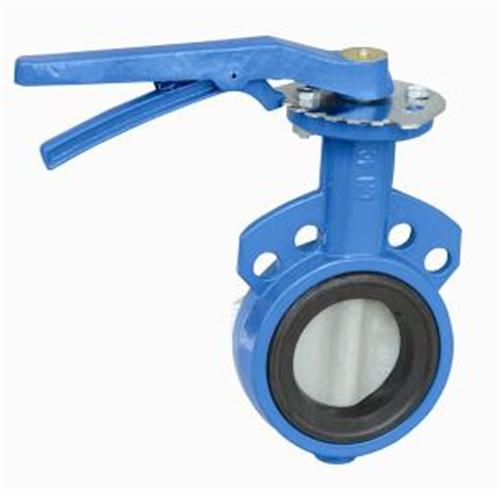

阀门主要零件有阀体、阀盖、启闭件(如:闸板、球体、阀瓣、蝶板、阀板、旋塞等)、阀杆、支架、驱动装置等,直接承受介质压力,所用材料必须符合“阀门的压力与温度等级”的规定。
常用的阀门零件还有密封圈、手柄、阀杆螺母、扳手、轴承压盖、衬套、垫片、密封件、对开圆环、填料压环、螺母、螺栓和螺塞等。
阀门主要零件材料制造阀门零件材料很多,包括各种不同牌号的黑色金属和有色金属及其合金、各种非金属材料等。
制造阀门零件的材料要根据下列因素来选择: 1、工作介质的压力、温度和特性。 2、该零件的受力情况以及在阀门结构中所起作用。 3、有较好的工艺性。 4、在满足以上条件情况下,要有较低的成本。
