1 卡箍接头管端焊接:
首先要将管口焊点清理干净。在密封圈内侧及外表面涂以润滑脂,然后把密封圈套在已焊好的钢管一侧,使待接的另跟 钢管靠拢,对正中心、同轴平直,调整好两管之间的间隙(此间隙根据钢管长度和按长时温度计计算而得);
① 检查管端密封面有无影响密封效果的撞痕,裂纹等,若有此现象,需处理后方可进行焊接;
②用气焊把管道坡口上油漆烤除,再用钢丝刷清除干净,直至发亮;
③ 对焊前先检查钢管轴线与管端面是否垂直。合格后将管端与管子对正,要求钢管面与管端面垂直与轴线;
④为防止管端密封面不受焊接渣液飞溅粘着,焊接时应对密封面采取保护措施;⑥管接头的管端焊缝应符合受压容器焊接技术(JB1613-75)规定,严寒季节焊接时,应对钢管端部及管端进行预热。
端管按照以上方法安装后,待冷却后,将密封圈按照图示装在两端管道中间。做法如下:先将胶圈翻转,即将里封密面翻到外面,然后戴到其中任一端管上,调整到合适位置,然后将胶圈外缘拉起,扣盖在另一端管上,调整密封圈在两端管上的位置,应使密封圈处在两个端管的中间。为方便胶圈的顺利安装可以尝试将胶圈边翻起来并涂抹凡士林润滑。然后把卡箍分瓣扣在端管上,用螺栓将外卡进行固定,应注意:螺栓的紧固应用对角法同时渐次交替进行,紧固螺栓的同时,应用锤敲击外卡,这样可以使密封圈包覆均匀,可避免接口处外卡对密封圈的挤畸现象。焊接完成后应剔除或修复密封面的毛刺、碰伤、划痕和污垢,然后喷涂防锈油漆。
2、卡箍接头刚环焊接:
接头安装前,先将端管焊接在管线两端,做法是:卸下螺栓,将卡箍打开,将端管按照技术参数的安装长度对应管子点固定,调整两端管的平行度后,进行焊接。
①焊接前应检查钢管两端(距端面约30~50mm)有无影响密封效果的撞痕、裂纹等,若有此现象需处理后方可进行焊接;
②在管子外壁上将限位钢环的位置尺寸用样板划好线,按线将纲环点焊接定位(保证限位环紧贴管壁), 如图:其中L=H/2钢环半径。
③将限位环与管子焊接。一般中、低压管道允许单面焊接或间断焊接。但需保证限位环在承受轴向拉力时不被拉脱。焊接 高度要保证将限位环与管壁间缝隙填满且不超过限位环,焊接需平整。
3、安装外卡 :

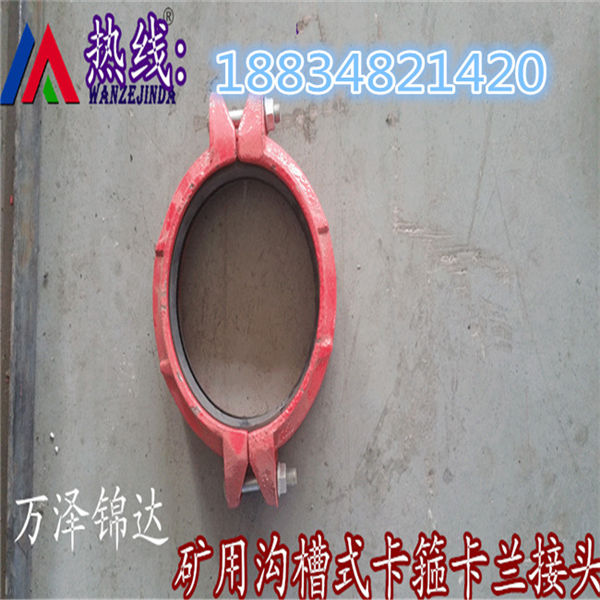

将外卡包覆橡胶密封圈,使密封圈完全嵌入外卡的密封室内,依次压紧螺栓(必须是依次压紧,避免单侧压力过大造成密封圈受损),安装完毕,通水试压.
4、意外泄露处理 :
①依次松开螺栓,然后再压紧,其过程中可用锤对外可进行位置矫正.
②方法1无效的情况下拆卸外卡,检查密封圈是否安装过程中破裂,可更换密封圈进行解决.
③以上方法均无效可联系郑厂家进行指导处理.

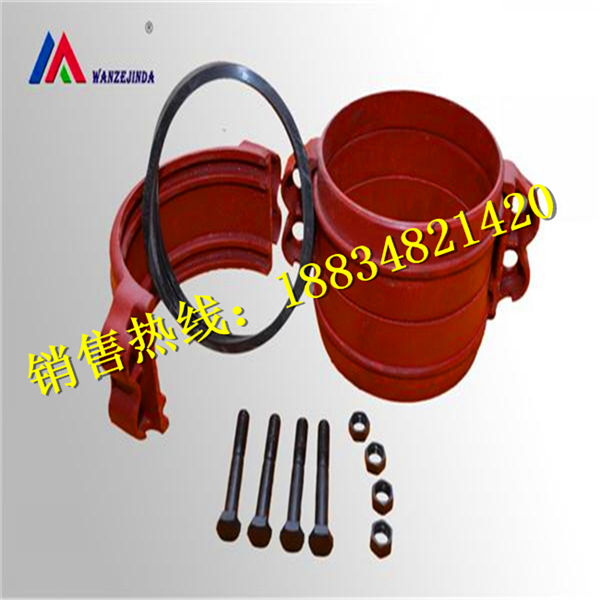

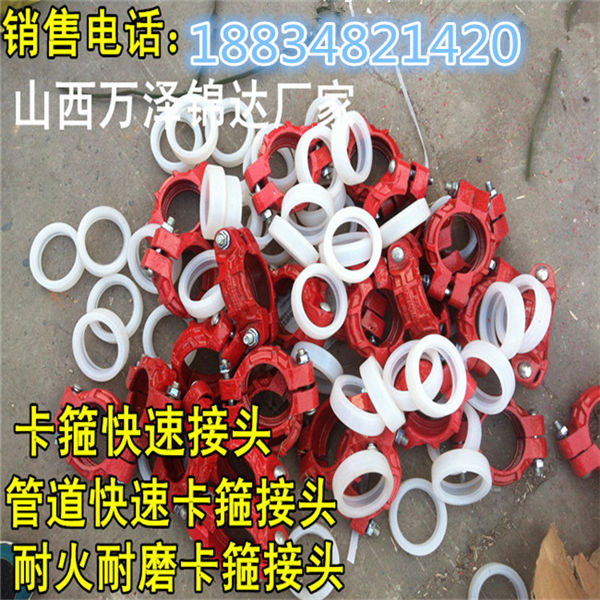

综上所述,卡箍式柔性管接头由外卡、密封圈、内卡连接件、紧固螺栓等组成,具有结构合理、受力强度高,良好的自封密作用等作用,其管道连接处在柔性状态,相邻两个端管允许有一定的转角。当管道需要翻转时,只需把接头的几个螺栓拆除即可翻转任意角度,不需要割开和焊接,节约了大量辅助工作量和费用,减轻了劳动强度,缩短了施工工期。
公司产品用于广大行业和领域:
1、商用和民用建筑工的供水、供热、消防、空调、雨水等级的管道系统
2、城政供水、供气、从热、排水、消防设备等的管道系统。
3、油田、造纸、船舶、食品与饮料、汽车、化工、电力、矿业、纺织、炼钢等领域的工业管路
4、地铁站、空港、海港、桥梁、隧道、动车站等的管路系统
管卡又称卡箍,卡箍连接是一种新型的钢管连接发式,也叫沟槽连接件,具有很多优点,精铸的好,连接泵管管卡的重量,重量大的话,承受压力较大,所以质量一般和泵管管卡配套使用的胶圈,胶圈起到密封的作用,也是非常重要的配件,价格便宜,但作用较大,混凝土泵管,就是泵管上面用的卡子,就是泵管直接连接用的卡子,用来固定和密封接口的,使的泵管能够正确输送混凝土。泵管管卡的材质,一般都是普通铸造的,精铸的,然后喷砂染色,加上螺丝及配件,就做成了一套泵管管卡。
型 号: |
|
|||
关键字: |
卡箍式管接头(焊接式) |
|||
描 述: |

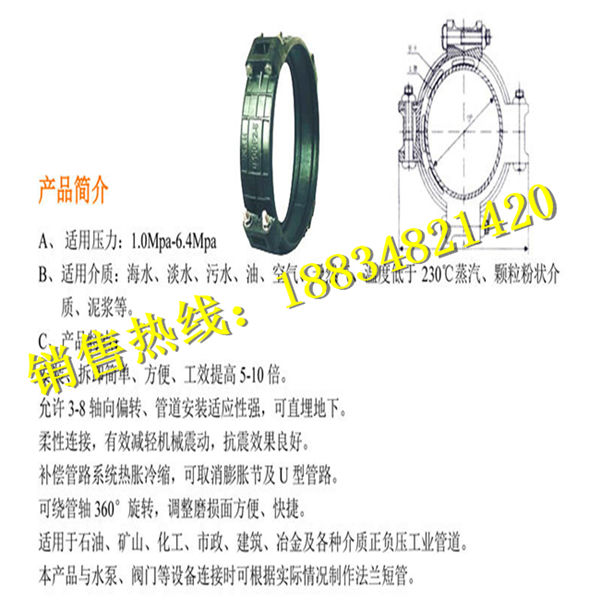

卡箍式管接头(焊接式)执行原煤炭部标准,适用于室内、矿山井下以及温差变化不大、两个管接头间距小于10M的管道系统中,起柔性连接作用。 |
|||
|
产品名称: |

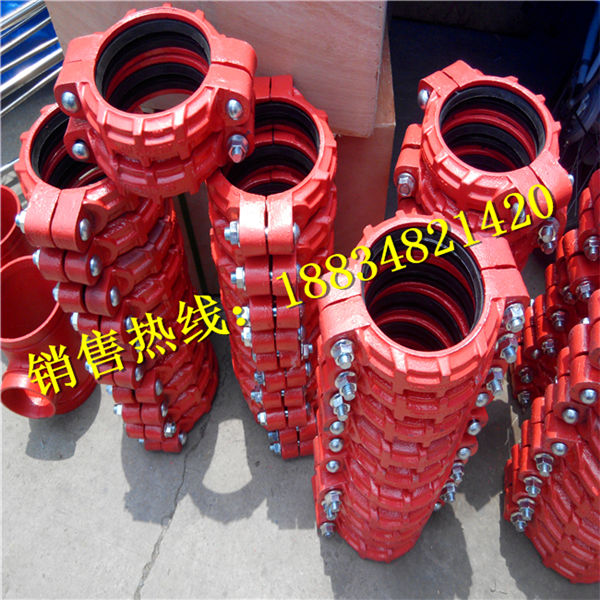

KRJ/GJJ型煤矿卡箍接头 |
||
|
产品型号: |
KRJ/GJJ |
||
|
产品简介: |
本产品适用于室内、埋地或矿山井下以及温差变化不大、两个管接头间距小于10米的管道系统中,起连接作用。在设计选用时,按0.75E计算伸缩量,按0.75θ计算转角。 |
公称直径DN |
钢管外径D |
间隙h |
大允许偏转角 |
A |
Max~Min |
螺栓规格 |
重量KG |
公称压力MPa |
40 |
48 |
5 |
2° |
65 |
85~80 |
M10*50 |
1.25 |
4.0 |
50 |
57 |
6 |
3° |
65 |
88~82 |
M10*50 |
1.50 |
4.0 |
70 |
76 |
6 |
3° |
68 |
90~84 |
M10*60 |
1.80 |
4.0 |
80 |
89 |
6 |
3° |
68 |
90~84 |
M10*60 |
2.25 |
4.0 |
100 |
108 |
8 |
4° |
72 |
92~84 |
M10*80 |
2.88 |
4.0 |
125 |
133 |
8 |
2° |
75 |
92~84 |
M14*80 |
3.50 |
4.0 |
150 |
159 |
10 |
3° |
78 |
94~84 |
M14*90 |
4.65 |
4.0 |
200 |
219 |
12 |
4° |
80 |
96~84 |
M14*100 |
7.60 |
2.5/4.0 |
250 |
273 |
12 |
3° |
80 |
98~86 |
M16*100 |
11.2 |
2.5/4.0 |
