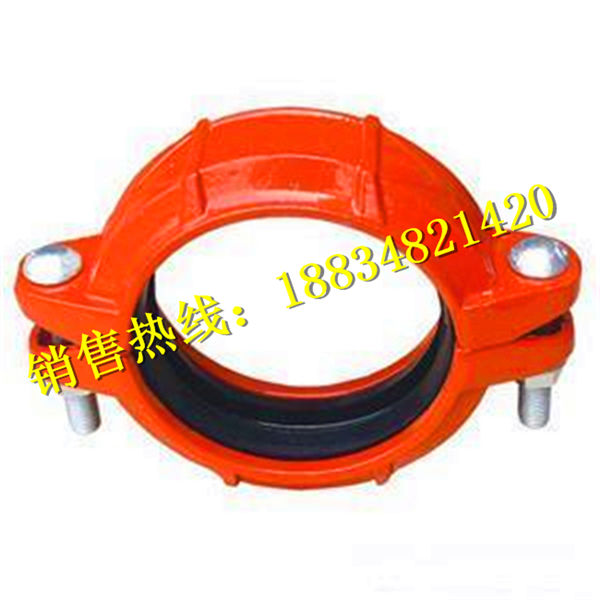

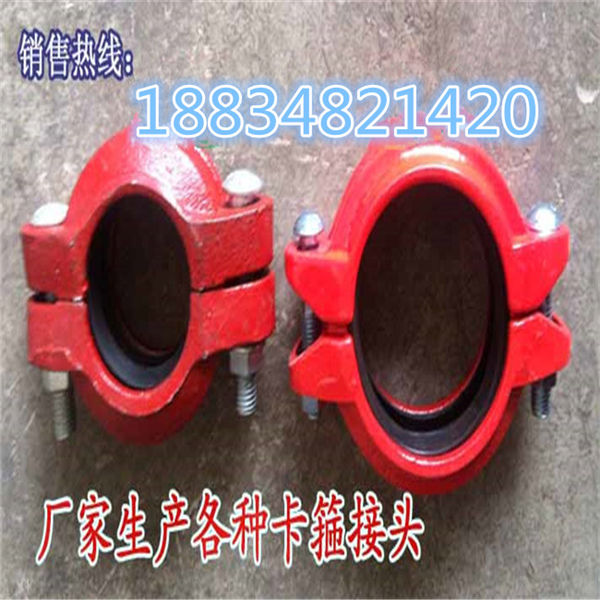

卡箍式刚性管接头是一种新型管道连接产品，可取代法兰连接和焊接连接，节材省料、省工节时、安全可靠。本产品采用精密铸造方法生产，材质选用优质钢件或球墨铸铁
卡箍式刚性管接头已广泛应用于气体、液体、固体浆料和粉料等各种介质输送管道的连接。
一、产品性能
1、钢性连接：可有效地防止架空管道的下垂；
2、自动对中：相互连接的两根管材自动对中，不产生错位，减少了管道阻力，避免了冲刷磨损；
3、安全可靠：密封性能可靠，抗压性能优越；
4、易于施工：安装拆卸快速。密封圈预置密封槽内，定位准确方便；无论多大管径，卡箍只需2~4只螺栓卡紧即可，不须径向、轴向对位。
二、产品用途
卡箍式刚性管接头可用于以下行业的各种管道的连接：
水利工程：输水管道；市政工程：供气管道、引水管道、供水管道、排水管道；
石油开采：输油管道、输气管道、混合管道、污水管道；
化学化工：酸、碱、盐、成品油、有机溶剂等介质输送管道；
农田灌溉：输水主管道；
火力发电：输水管道、输汽管道、粉煤灰输送管道；
冶金矿山：矿粉、尾砂输送管道；
煤炭工业：水煤浆、煤粉输送管道；
疏浚与吹填：泥浆输送管道。
卡箍式刚性管接头可用于以下材质的各种管道的连接：钢管、球墨铸铁管、玻璃钢管、各种实壁塑料管、钢骨架增强聚乙烯管和钢板网增强聚乙烯管。
铸件本体：
沟槽式管件执行国家标准GB5135.11-2006，其铸造本体材质达到球墨铸铁QT450-12标准，使管件具有铁的本质、钢的性能，真正实现高强度、高延伸率、抗腐蚀，其表面处理可根据客户要求静电喷涂环氧树脂(EP)、聚乙烯(PE)、浸桔红色消防专用漆或电镀。
卡箍工艺流程为： 管端加工沟槽，给密封圈涂润滑脂，密封圈套入管端 ，靠拢另一管段密封圈套入另一段卡入管卡、上紧螺栓 。
管端加工沟槽是在专门的压槽机上进行的。根据管径选择相应的加轮调整好相应的压槽深度，将管端放入机器上即可压制成标准的沟槽。为方便、快捷的套入密封圈，在套圈之前要将密封圈涂抹润滑脂，将另一段钢管对口插入密封圈，放上卡箍，上紧螺栓，整个过程也就完成了。整个过程不需特殊作业技术。
卡箍连接不需焊接和再镀锌，安装速度是法兰连接的4倍、丝接的3倍。与其它刚性连接相比，卡箍连接还有简易、隔振吸震、零污染、占据空间少、维护方便等优点。由于无需再镀锌，制作安装一次成形，发生费用较低，较法兰、丝节连接节约全部工程费用的20%。
卡箍规格
|
公称直径dn |
管外径d |
间隙h |
大允许 偏转角 |
A |
Max~Min |
螺栓规格 |
重量KG |
公称压力MPa |
|
40 |
48 |
5 |
2° |
65 |
85~80 |
M10*50 |
1.25 |
4.0 |
|
50 |
57 |
6 |
3° |
65 |
88~82 |
M10*50 |
1.50 |
4.0 |
|
70 |
76 |
6 |
3° |
68 |
90~84 |
M10*60 |
1.80 |
4.0 |
|
80 |
89 |
6 |
3° |
68 |
90~84 |
M10*60 |
2.25 |
4.0 |
|
100 |
108 |
8 |
4° |
72 |
92~84 |
M10*80 |
2.88 |
4.0 |
|
125 |
133 |
8 |
2° |
75 |
92~84 |
M10*80 |
3.50 |
4.0 |
|
150 |
159 |
10 |
3° |
78 |
94~84 |
M14*90 |
4.65 |
4.0 |
|
200 |
219 |
12 |
4° |
80 |
96~84 |
M14*100 |
7.60 |
2.5/4.0 |
|
250 |
273 |
12 |
3° |
80 |
98~86 |
M16*100 |
11.2 |
2.5/4.0 |

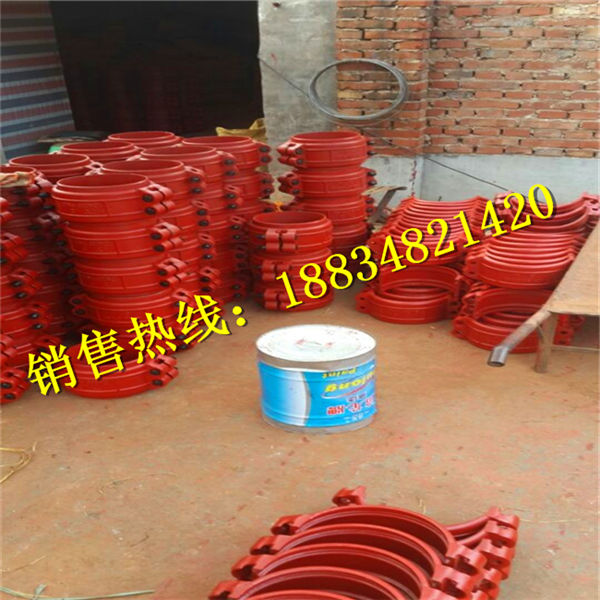

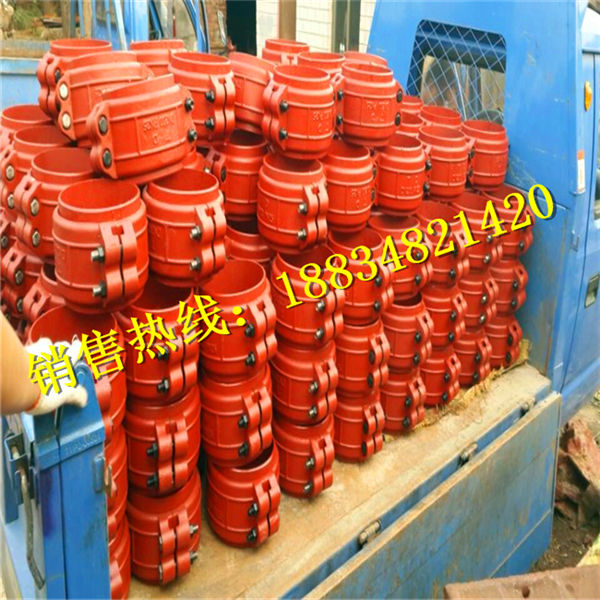

厂家大量库存
沟槽卡箍是大优点
1、施工中不需要焊:快捷 采用沟槽卡箍接头和相应的管件安装管路
不需要二次镀锌、二次安装。提高了安装速度。
不需要特殊技术:简易 卡箍接头重量轻、螺栓数量少、安装方便。
2、独特的结构：型橡胶密封圈、实现三重密封，
3、可靠 科学合理的结构设计。保证了连接密封的可靠性。
4、只需机械组装：安全 用沟槽式不锈钢卡箍接头及相应的管件安装施工。
5、无须焊接，没有明火，因此，没有焊渣 污染管路，可确保工地安全，对禁火环境条件下的施工，尢为适宜。
6、安装返修率低：经济 由于安装快捷、无须特殊技术。因而综合安装工本较法兰可节省 30-50 ％。
7、紧固螺栓数量少且无方向性：占用空间小 沟槽式卡箍接头连接所占空间约为法兰的 70 ％。特别适用空间狭小环境条件下的施工。
8、设计或施工中可根据需要进行任意组合： 配件齐全 本公司提供有沟槽式卡箍接头及齐全的各种规格管件。不需要的复杂管网。
9、安装得当：维护简单 安全可靠的产品质量。管路都会一次试压合格，安全运行，日常无须维护，零配件数十年无须更换。
10、适用管材广泛 沟槽式卡箍接头可以用来连接各种无缝钢管、镀锌钢管、焊接钢管、不锈钢管、铜管等金属管材。
