型 号： |
|
|||
|
关键字： |
卡箍式管接头（焊接式） |
|||
|
描 述： |
卡箍式管接头（焊接式）执行原煤炭部标准，适用于室内、矿山井下以及温差变化不大、两个管接头间距小于10M的管道系统中，起柔性连接作用。 |
|||
|
|
产品名称： |
KRJ/GJJ型煤矿卡箍接头 |
||
|
|
产品型号： |
KRJ/GJJ |
||
|
|
产品简介： |
本产品适用于室内、埋地或矿山井下以及温差变化不大、两个管接头间距小于10米的管道系统中，起连接作用。在设计选用时，按0.75E计算伸缩量，按0.75θ计算转角。 |
||
|
公称直径DN |
钢管外径D |
间隙h |
大允许偏转角 |
A |
Max~Min |
螺栓规格 |
重量KG |
公称压力MPa |
|
40 |
48 |
5 |
2° |
65 |
85~80 |
M10*50 |
1.25 |
4.0 |
|
50 |
57 |
6 |
3° |
65 |
88~82 |
M10*50 |
1.50 |
4.0 |
|
70 |
76 |
6 |
3° |
68 |
90~84 |
M10*60 |
1.80 |
4.0 |
|
80 |
89 |
6 |
3° |
68 |
90~84 |
M10*60 |
2.25 |
4.0 |
|
100 |
108 |
8 |
4° |
72 |
92~84 |
M10*80 |
2.88 |
4.0 |
|
125 |
133 |
8 |
2° |
75 |
92~84 |
M14*80 |
3.50 |
4.0 |
|
150 |
159 |
10 |
3° |
78 |
94~84 |
M14*90 |
4.65 |
4.0 |
|
200 |
219 |
12 |
4° |
80 |
96~84 |
M14*100 |
7.60 |
2.5/4.0 |
|
250 |
273 |
12 |
3° |
80 |
98~86 |
M16*100 |
11.2 |
2.5/4.0 |
|
|
|
我公司是专业的卡箍式柔性管接头生产商，品质、外观达到国内一流水平，出口多个国家。国家26个省电力设计院推荐产品，公司根据市场的不同需求提供各种价格的卡箍管接头，根据品质不同每种规格都有不同的价格，以更大限度的满足市场需求。 山西万泽锦达矿山机械设备有限公司生产煤矿专用矿用承插式卡箍接头，对焊式高压卡箍，无需焊接沟槽式卡箍直销，钢环式柔性卡箍接头。
“以质量求生存，以信誉求发展”是我公司的一贯宗旨。以用户为上帝，竭诚为矿产开发者、基础建设者服务是我们的职责和愿望。具体详情可咨询技术员，技术员可解决相关煤矿上管道连接使用的建议，我们共同研究。

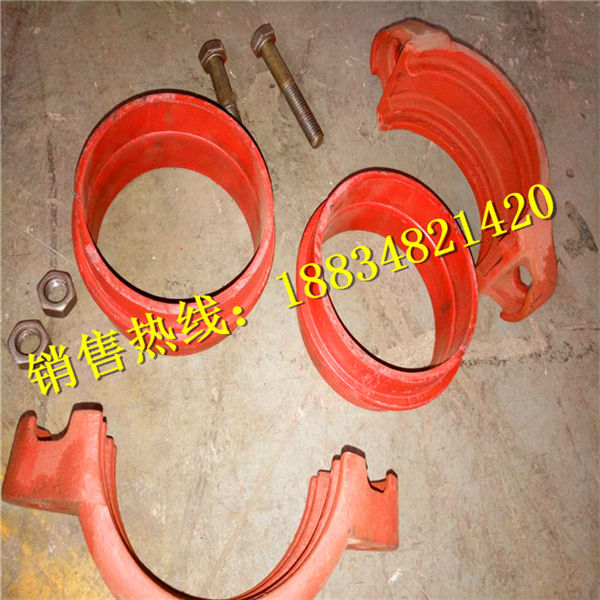

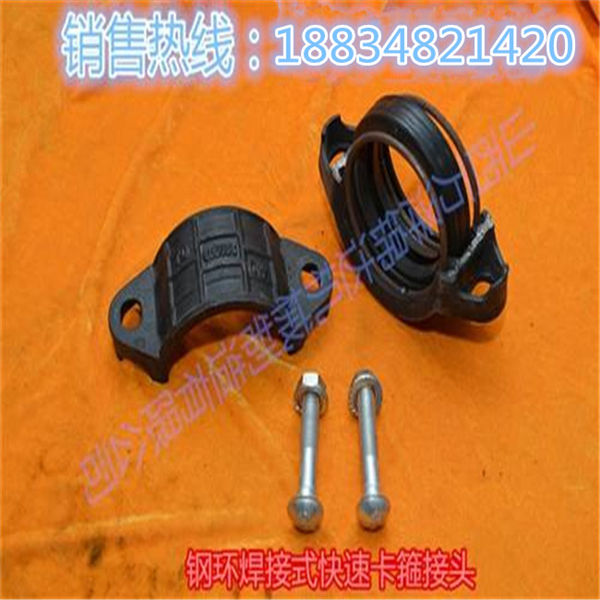

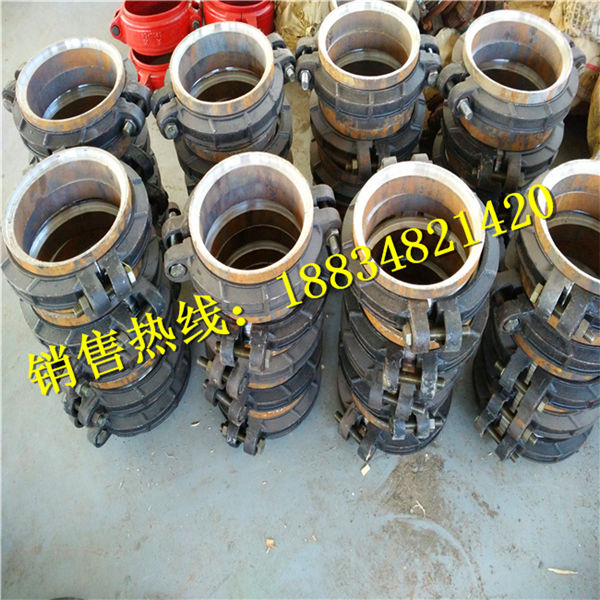

钢环式卡箍式柔性管接头，带管端 /// 短管卡箍式柔性管接头，管端连接与钢环连接的优缺点对比：管端连接采用对焊的连接方式，对焊接技术要求低，管端连接不用对管道端面做处理，管端连接省略了管道的总体长度，降低一定成本，带管端的卡箍接头整体价格高于钢环型，钢环型采用承插焊接的方式，对焊接位置有一定要求，钢环型需要对管道端口即密封面进行清洁处理，钢环型整体售价比管端型低。
总结：中高压管道建议选用管端连接，中低压管道建议选用钢环连接，客户可根据需求选择卡箍式柔性管接头（钢环连接）或者是卡箍式柔性管接头（管端连接）来降低采购成本。

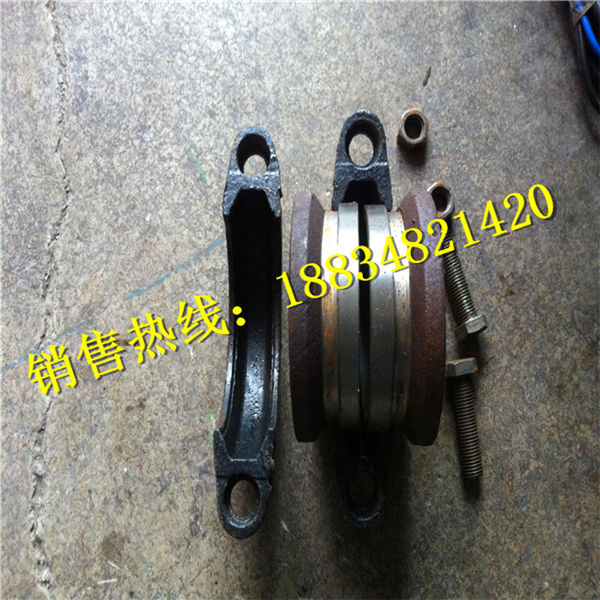

该产品由管端、管卡、密封圈和螺栓组成，密封圈是天然橡胶做成。接头使用寿命只要管道不变形，地基不下垂均可长期使用。规格DN50-3000('卡箍接头。规格DN50-3000'相关内容:卡箍接头 卡箍柔性接头 钢制柔性接头)
公称直径DN 钢管外径D 间隙h 大允许偏转角 A Max~Min 螺栓规格 重量KG 公称压力MPa |
