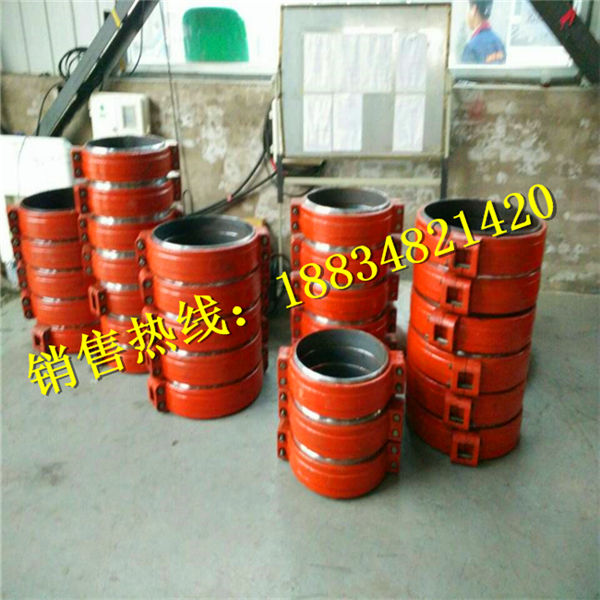

矿用高压卡箍接头 快速接头

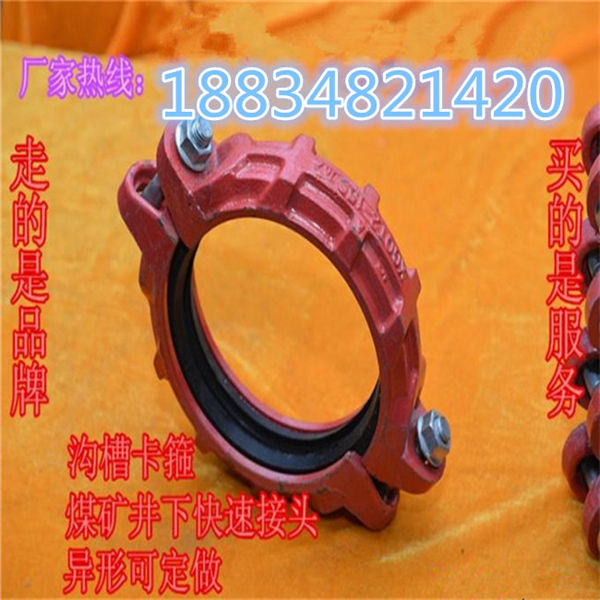

钢环焊接式卡箍 短管焊接式卡箍 沟槽式卡箍 承插焊接式卡箍
用途：主要用于矿山，隧道，石油化工管道，消防管道和给排水管道连接
产品描述：卡箍式管接头（焊接式）执行原煤炭部标准，适用于室内、矿山井下以及温差变化不大、两个管接头间距小于10M的管道系统中，起柔性连接作用，如给水、排水、输气、灌浆和埋于地下的管道，体较小、重量轻、接头具备补偿功能
1.6/2.5/4.0/6.4/10.0MPa等不同等级，满足煤矿不同压力工况
|
公直径DN |
钢管外径D |
间隙h |
大允许偏转角 |
A |
Max~Min |
螺栓规格 |
重量KG |
公称压力MPa |
|
40 |
48 |
5 |
2° |
65 |
85~80 |
M10*50 |
1.25 |
4.0 |
|
50 |
57 |
6 |
3° |
65 |
88~82 |
M10*50 |
1.50 |
4.0 |
|
70 |
76 |
6 |
3° |
68 |
90~84 |
M10*60 |
1.80 |
4.0 |
|
80 |
89 |
6 |
3° |
68 |
90~84 |
M10*60 |
2.25 |
4.0 |
|
100 |
108 |
8 |
4° |
72 |
92~84 |
M10*80 |
2.88 |
4.0 |
|
125 |
133 |
8 |
2° |
75 |
92~84 |
M14*80 |
3.50 |
4.0 |
|
150 |
159 |
10 |
3° |
78 |
94~84 |
M14*90 |
4.65 |
4.0 |
|
200 |
219 |
12 |
4° |
80 |
96~84 |
M14*100 |
7.60 |
2.5/4.0 |
|
250 |
273 |
12 |
3° |
80 |
98~86 |
M16*100 |
11.2 |
2.5/4.0 |
1简介
沟槽连接管件包括两个大类产品：①起连接密封作用的管件有刚性接头
、挠性接头、机械三通和沟槽式法兰；②起连接过渡作用的管件有 弯头、三通、四通、异径管、盲板等。

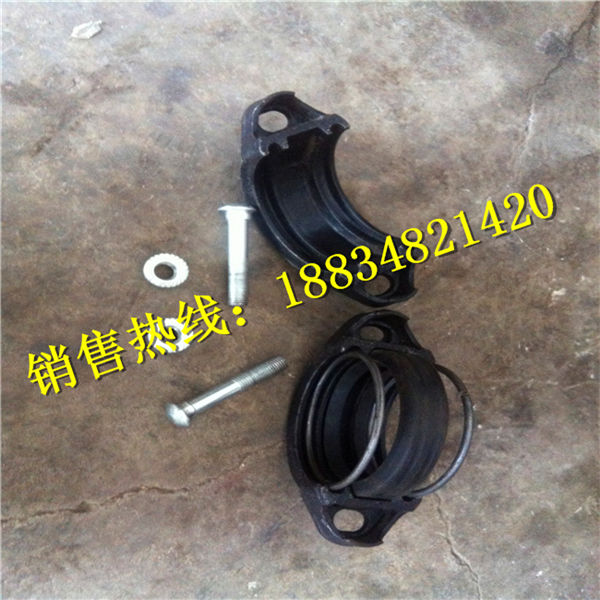

起连接密封作用的沟槽连接管件主要有三部分组成：密封橡胶圈、卡箍和锁紧螺栓。位于内层的橡胶密封圈置于被连接管道的外侧，并与预先滚制的沟槽相吻合，再在橡胶圈的外部扣上卡箍，然后用二颗螺栓紧固即可。由于其橡胶密封圈和卡箍采用特有的可密封的结构设计，使得沟槽连接件具有良好的密封性，并且随管内流体压力的增高，其密封性相应增强。
2优点
操作简单
沟槽管件的连接操作是非常简易的，无需特殊的专业技能，普通工人经过简单的培训即可操作。这是因为产品已将大量的精细的技术部分以工厂化方式溶入到了产成品中。一处管件连接仅需几分钟时间，大限度的简化了现场操作的技术难度，节省工时，从而也稳定了工程质量，提高了工作效率。这也是安装技术发展的总体方向。
而传统的焊接和法兰连接的管道连接方式，不但需要有相应技能的焊接工人，而且费时，工人的操作难度大，并存在焊接烟尘的污染。由于操作空间和焊接技能的差异，焊接质量和外观都难以达到满意的结果，从而影响工程的整体质量。
另外，由于沟槽管件为成品件，现场所需要的操作空间小，可真正的实现靠墙靠角安装，操作难度大为减小，从而节省了占地面积，美化了管道安装的效果。
管道原有的特性不受影响
沟槽管件连接，仅在被连接管道外表面用滚槽机挤压出一个沟槽，而不破坏管道内壁结构，这是沟槽管件连接特有的技术优点。如果采用传统的焊接操作，许多内壁做过防腐层的管道都将遭到破坏。因此规范规定镀锌管道，衬塑钢管、钢塑复合管等都不得使用焊接和法兰连接，否则需要二次处理。
有利于施工安全
采用沟槽管件连接技术，现场仅需要切割机、滚槽机和钮紧螺栓用的搬手，施工组织方便。而采用焊接和法兰连接，则需要配备复杂的电源电缆、切割机具、焊接机及氧气和乙炔气瓶等，这就给施工组织带来了复杂性，且也存在着漏电和火灾的危险隐患。同时焊接和气割所产生的焊渣，不可避免的落入管道内部，使用中容易产生管路阀件甚至设备堵塞，也污染管内水质。
另外，焊接和法兰连接不可避免需要长时间的高强度的高空作业，也容易发生生产安全事故。
系统稳定性好，维修方便
沟槽管件连接方式具有独特的柔性特点，使管路具有抗震动、抗收缩和膨胀的能力，与焊接和法兰连接相比，管路系统的稳定性增加，更适合温度的变化，从而保护了管路阀件，也减少了管道应力对结构件的破坏。
由于沟槽管件连接操作简单，所需要的操作空间变小，这为日后的维修带来了许多方便条件。当管道需要维修和更换时，只需松开两片卡箍即可任意更换、转动、修改一段管路。不需破坏周围墙体，减少了维修时间和维修费用。
经济分析
六、系统试压管道安装完毕，应进行系统试压。在系统试压前，应全面检查各安装件、固定支架等是否安装到位。安装完毕的管道可能有下垂，下垂弧度如果较大可补加支架；弧度如果较小，当管道内压力升高后，弧度会自然消失。
5政策
由于卡箍管件连接方式技术先进、优势明显，国内安装市场首先给予了认可，随后多部国家政策法规也给予了肯定和支持。逐步成为管道连接方式的主流技术。
《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）第4.1.3条规定：“管径大于100MM的镀锌管应采用法兰或卡套式专用管件连接，镀锌钢管与法兰的焊处应二次镀锌”。根据本规范第4.1.1条规定，4.1.3条“适用于工作压力不大于10MPa的室内给水和消火栓系统管道安装工程的质量与验收”。4.1.3条有三层含义：①室内消防管道与给水管道不得使用焊接管。②管径规格大于DN100时应采用法兰方式连接时，应二次镀锌。笔者认为二次镀锌一般情况下是不可能实现的，实际上等于取消了焊接和法兰连接的可能性。
《通风与空调工程质量验收规范》（GB50243-2002）第9.1.2条规定：“镀锌钢管应采螺丝连接。当管径大于DN100时，可采用卡箍式，法兰或焊接连接，但应对焊缝及热影响的表面进行防腐处理。”实际上也等于取消了焊接和法兰连接的可能性。9.1.2条将卡箍连接列为大管径管道连接的第一位。并对法兰和焊接连接做了二次处理的规定。规范条文已向卡箍连接技术倾斜。空调冷热水管道使用镀锌钢管已成为大部分设计人员的普遍做法。空调水系统水质对系统工程的安全和经济运行起到至关重要的作用。既然消防管道都强制性使用了镀锌钢管，没有理由空调系统不使用镀锌钢管。
《自动喷水灭水系统施工及验收规范》（GB50264-96）2003年版第5.1.3条规定：“管网安装应用螺纹、卡箍式管接头式法兰连接”；5.1.4A7规定：用卡箍式管接头连接时，“埋地、水泵房内管道连接应采用柔性连接方式，埋地的卡箍式接头螺栓、螺帽应做防腐处理。”5.1.5条规定：“法兰连接时焊接法兰焊接处应重新镀锌后再连接，”这里各条文都有用了“应”字，并将卡箍式管接头连接方式由明装扩展到了埋地。
《全国民用建筑工程设计技术措施—给水排水分册》（2003年版）第7.5.2条规定：消防给水管道“系统中管径≤DN80mm时，采用螺纹连接，管径>DN80mm时，可采用卡箍连接、法兰连接或焊接。因卡箍连接要求的施工空间小，便于维修，是目前较佳的连接方式。“人参上法规性文件里有关卡箍连接的条纹中，我们不难看出，随着年代的后移，规范及技术倾斜，措词也从“可”变为“应”，从只能“明设”地渡到即可以明设也可以“埋设”。其发展趋势可见一般。
6评估
由于卡箍管件连接涉及给水、消防、石化、军工等多个领域，因此行业管理制度相对比较严较严格。首先产品必须满足建足设部发布的《卡箍式管接头》（CJ/T156-2001）的行业标准，其材质应为球墨铸铁，并符合现行国家标准《球墨铸铁件》（CB/T1348）的要求。其次必须通过国家固定灭系统和耐火物件质量监督检验中心的检验。从而在政府行业上系统和耐火物件质量监督检验中心的检验。从而在政府行业上控制了此产品行业的高质有序发展。
与此同时，各生产厂家都比较重视产品质量和企业形象，规模经营、强化管理。笔者曾跟踪调查了广东某管件贸易有限分司的生产售后情况。从原料到产成品整个过程都能严格按技术规定操作，企业通过了IS09001：2000国际质量管理体系认证，每件产品出厂前都经过高于标准的打压试验，售后服务网络健全，市场普遍对企业信誉及产品质量感到满意。从而折射出这一行业正在高质有序的发展。笔者也真诚的希望政府部门对这一行业继续加强政策监督引导，使其健康发展，不再出现其他建材产品那种无序竞争、偷工减料、质量失控的被动局面。
7结语
卡箍管件连接技术的应用，使复杂的管道连接工序变得简单、快捷、方便，使管道连接技术得到突破性发展。通过卡箍管件连接技术在建筑给排水工程中应用的相关问题的阐述和分析，充分说明该技术是可行的，具有很多的优势，但同时，该项技术作为一项新型技术，需要业界在今后的工作中进行大胆的尝试的不断的完善以及创新。本文权作抛砖之举，旨在与业内人士共同探讨。
