相关参数：
|
公称直径dn |
管外径d |
间隙h |
大允许 偏转角 |
A |
Max~Min |
螺栓规格 |
重量KG |
公称压力MPa |
|
40 |
48 |
5 |
2° |
65 |
85~80 |
M10*50 |
1.25 |
4.0 |
|
50 |
57 |
6 |
3° |
65 |
88~82 |
M10*50 |
1.50 |
4.0 |
|
70 |
76 |
6 |
3° |
68 |
90~84 |
M10*60 |
1.80 |
4.0 |
|
80 |
89 |
6 |
3° |
68 |
90~84 |
M10*60 |
2.25 |
4.0 |
|
100 |
108 |
8 |
4° |
72 |
92~84 |
M10*80 |
2.88 |
4.0 |
|
125 |
133 |
8 |
2° |
75 |
92~84 |
M10*80 |
3.50 |
4.0 |
|
150 |
159 |
10 |
3° |
78 |
94~84 |
M14*90 |
4.65 |
4.0 |
|
200 |
219 |
12 |
4° |
80 |
96~84 |
M14*100 |
7.60 |
2.5/4.0 |
|
250 |
273 |
12 |
3° |
80 |
98~86 |
M16*100 |
11.2 |
2.5/4.0 |
【卡箍连接说明】
一、卡箍连接是近年来出现的一种连接方式,多用于消防管道.施工方便。用卡箍来连接，装拆方便，但要在两管道的末端焊接上配套的带锥度的法兰盘。
它选用优质不锈钢材料,采用不同的造型结构和制造工艺来满足于不同类型软管连接紧箍的需要。卡箍具有造型美观，使用方便，紧箍力强、密封性能好等特点。主要用于车辆、船舶、柴油机、汽油机、机床、消防、等各种机械设备、化工设备的普通全胶管、尼龙塑料软管、夹布胶管、水带等接口处的连接紧固及密封。
二、管卡也是水暖安装中常用的一种管件. 俗称马鞍卡.用于固定管道.装配在焊接板上装配前，为更好地确定夹的方向，建议先在固定处做好标记，后焊上焊接，嵌上管夹身的下半部分，放上需固定的管子。再放上另一半管夹身和盖板，用螺钉拧紧。切忌直接焊接已装好管夹的底板。
【卡箍连接特点】
1、施工中不需要焊:快捷 采用沟槽卡箍接头和相应的管件安装管路，不需要二次镀锌、二次安装。提高了安装速度。
不需要特殊技术:简易 卡箍接头重量轻、螺栓数量少、安装方便。
2、独特的结构：型橡胶密封圈、实现三重密封，
3、可靠 科学合理的结构设计。保证了连接密封的可靠性。
4、只需机械组装：安全 用沟槽式不锈钢卡箍接头及相应的管件安装施工。
5、无须焊接，没有明火，因此，没有焊渣 污染管路，可确保工地安全，对禁火环境条件下的施工，尢为适宜。
6、安装返修率低：经济 由于安装快捷、无须特殊技术。因而综合安装工本较法兰可节省 30-50 ％。
7、紧固螺栓数量少且无方向性：占用空间小 沟槽式卡箍接头连接所占空间约为法兰的 70 ％。特别适用空间狭小环境条件下的施工。
8、设计或施工中可根据需要进行任意组合： 配件齐全 本公司提供有沟槽式卡箍接头及齐全的各种规格管件。不需要的复杂管网。
9、安装得当：维护简单 安全可靠的产品质量。管路都会一次试压合格，安全运行，日常无须维护，零配件数十年无须更换。
10、适用管材广泛 沟槽式卡箍接头可以用来连接各种无缝钢管、镀锌钢管、焊接钢管、不锈钢管、铜管等金属管材。
公司产品用于广大行业和领域：
1、商用和民用建筑工的供水、供热、消防、空调、雨水等级的管道系统
2、城政供水、供气、从热、排水、消防设备等的管道系统。
3、油田、造纸、船舶、食品与饮料、汽车、化工、电力、矿业、纺织、炼钢等领域的工业管路
4、地铁站、空港、海港、桥梁、隧道、动车站等的管路系统

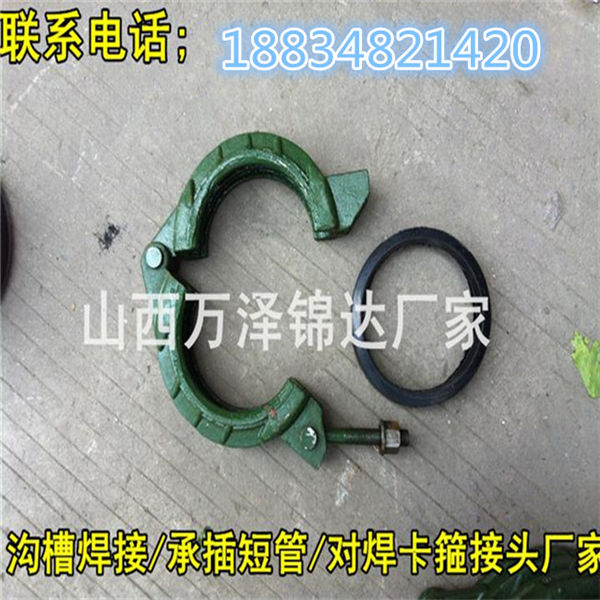

管卡又称卡箍，卡箍连接是一种新型的钢管连接发式，也叫沟槽连接件，具有很多优点，精铸的好，连接泵管管卡的重量，重量大的话，承受压力较大，所以质量一般和泵管管卡配套使用的胶圈，胶圈起到密封的作用，也是非常重要的配件，价格便宜，但作用较大，混凝土泵管，就是泵管上面用的卡子，就是泵管直接连接用的卡子，用来固定和密封接口的，使的泵管能够正确输送混凝土。泵管管卡的材质，一般都是普通铸造的，精铸的，然后喷砂染色，加上螺丝及配件，就做成了一套泵管管卡。
