我公司是专业的卡箍式柔性管接头生产商，品质、外观达到国内一流水平，出口多个国家。国家26个省电力设计院推荐产品，公司根据市场的不同需求提供各种价格的卡箍管接头，根据品质不同每种规格都有不同的价格，以更大限度的满足市场需求。 山西万泽锦达矿山机械设备有限公司生产煤矿专用矿用承插式卡箍接头，对焊式高压卡箍，无需焊接沟槽式卡箍直销，钢环式柔性卡箍接头。
“以质量求生存，以信誉求发展”是我公司的一贯宗旨。以用户为上帝，竭诚为矿产开发者、基础建设者服务是我们的职责和愿望。具体详情可咨询技术员，技术员可解决相关煤矿上管道连接使用的建议，我们共同研究。

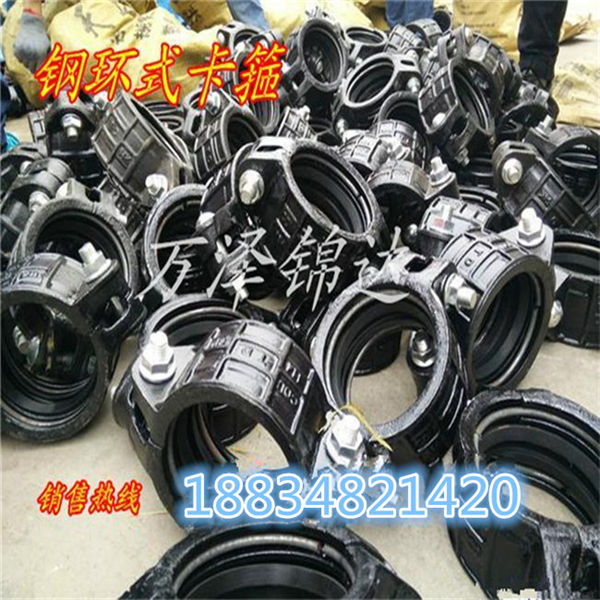

钢环式卡箍式柔性管接头，带管端 /// 短管卡箍式柔性管接头，管端连接与钢环连接的优缺点对比：管端连接采用对焊的连接方式，对焊接技术要求低，管端连接不用对管道端面做处理，管端连接省略了管道的总体长度，降低一定成本，带管端的卡箍接头整体价格高于钢环型，钢环型采用承插焊接的方式，对焊接位置有一定要求，钢环型需要对管道端口即密封面进行清洁处理，钢环型整体售价比管端型低。
总结：中高压管道建议选用管端连接，中低压管道建议选用钢环连接，客户可根据需求选择卡箍式柔性管接头（钢环连接）或者是卡箍式柔性管接头（管端连接）来降低采购成本。
该产品由管端、管卡、密封圈和螺栓组成，密封圈是天然橡胶做成。接头使用寿命只要管道不变形，地基不下垂均可长期使用。规格DN50-3000('卡箍接头。规格DN50-3000'相关内容:卡箍接头 卡箍柔性接头 钢制柔性接头)
公称直径DN 钢管外径D 间隙h 大允许偏转角 A Max~Min 螺栓规格 重量KG 公称压力MPa |
1 卡箍接头管端焊接：
首先要将管口焊点清理干净。在密封圈内侧及外表面涂以润滑脂，然后把密封圈套在已焊好的钢管一侧，使待接的另跟 钢管靠拢，对正中心、同轴平直，调整好两管之间的间隙（此间隙根据钢管长度和按长时温度计计算而得）；
① 检查管端密封面有无影响密封效果的撞痕，裂纹等，若有此现象，需处理后方可进行焊接；
②用气焊把管道坡口上油漆烤除，再用钢丝刷清除干净，直至发亮；
③ 对焊前先检查钢管轴线与管端面是否垂直。合格后将管端与管子对正，要求钢管面与管端面垂直与轴线；
④为防止管端密封面不受焊接渣液飞溅粘着，焊接时应对密封面采取保护措施；⑥管接头的管端焊缝应符合受压容器焊接技术（JB1613-75）规定，严寒季节焊接时，应对钢管端部及管端进行预热。
①焊接前应检查钢管两端（距端面约30～50mm）有无影响密封效果的撞痕、裂纹等，若有此现象需处理后方可进行焊接；
②在管子外壁上将限位钢环的位置尺寸用样板划好线，按线将纲环点焊接定位（保证限位环紧贴管壁）， 如图：其中L=H/2钢环半径。
③将限位环与管子焊接。一般中、低压管道允许单面焊接或间断焊接。但需保证限位环在承受轴向拉力时不被拉脱。焊接 高度要保证将限位环与管壁间缝隙填满且不超过限位环，焊接需平整。
端管按照以上方法安装后，待冷却后，将密封圈按照图示装在两端管道中间。做法如下：先将胶圈翻转，即将里封密面翻到外面，然后戴到其中任一端管上，调整到合适位置，然后将胶圈外缘拉起，扣盖在另一端管上，调整密封圈在两端管上的位置，应使密封圈处在两个端管的中间。为方便胶圈的顺利安装可以尝试将胶圈边翻起来并涂抹凡士林润滑。然后把卡箍分瓣扣在端管上，用螺栓将外卡进行固定，应注意：螺栓的紧固应用对角法同时渐次交替进行，紧固螺栓的同时，应用锤敲击外卡，这样可以使密封圈包覆均匀，可避免接口处外卡对密封圈的挤畸现象。焊接完成后应剔除或修复密封面的毛刺、碰伤、划痕和污垢，然后喷涂防锈油漆。
2、卡箍接头刚环焊接：
接头安装前，先将端管焊接在管线两端，做法是：卸下螺栓，将卡箍打开，将端管按照技术参数的安装长度对应管子点固定，调整两端管的平行度后，进行焊接。
3、安装外卡 :
将外卡包覆橡胶密封圈,使密封圈完全嵌入外卡的密封室内,依次压紧螺栓(必须是依次压紧,避免单侧压力过大造成密封圈受损),安装完毕,通水试压.
4、意外泄露处理 :
①依次松开螺栓,然后再压紧,其过程中可用锤对外可进行位置矫正.
②方法1无效的情况下拆卸外卡,检查密封圈是否安装过程中破裂,可更换密封圈进行解决.
③以上方法均无效可联系郑厂家进行指导处理.
综上所述，卡箍式柔性管接头由外卡、密封圈、内卡连接件、紧固螺栓等组成，具有结构合理、受力强度高，良好的自封密作用等作用，其管道连接处在柔性状态，相邻两个端管允许有一定的转角。当管道需要翻转时，只需把接头的几个螺栓拆除即可翻转任意角度，不需要割开和焊接，节约了大量辅助工作量和费用，减轻了劳动强度，缩短了施工工期。
