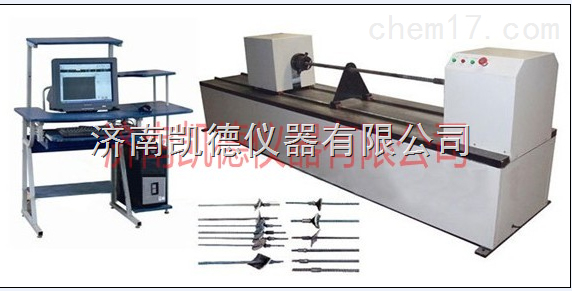

1、微机控制锚杆扭转试验机与材料扭转试验机工作原理相近，是由加载系统、传动系统、STC8800数字式数据采集处理系统及计算机测量控制显示系统等组成，适用于对锚杆及金属材料、非金属材料以及各类构件的静态力学的性能测试。该机采用卧式结构。计算机屏幕显示，STC8800数字式数据采集控制系统和全数字交流伺服系统组成自动控制。采用摆线针轮减速器传动，具有加载均匀、稳定、无冲击现象、数据采集控制准确的特点。
试验测试功能：WinXP中文操作平台，具有变结构PID参数调节功能，实现扭矩、扭转角度、变形自动控制。使用以图形为界面的视窗式操作系统，可设定显示屏幕及操作面板；可设定试验速度及各种控制参数；可实时显示基本试验结果（断裂值、峰值）；可实时显示试验过程各种相关参数图形；可实现系统诊断并显示诊断结果。试验机实现分级管理权限。不同的用户可进入不同的管理界面、分三级用户管理权限。
整机利用全数字交流伺服控制系统及STC8800数字式数据采集处理系统，光电编码器采集试样的扭转角度。
本试验机符合JB/T9370—1999《扭转试验机技术条件》
GB/T2611-92《试验机通用技术要求》
MT/T 1061-2008《树脂锚杆 玻璃纤维增强塑料杆体及附件》
2．微机控制锚杆扭转试验机方案描述
【主 机】采用卧式结构，主体结构采用框架结构，以保证整机的刚性。
【驱动系统】由全数字交流伺服控制系统驱动。速度调节范围宽，加载均匀、稳定。
【传动系统】采用减速器传动，保证传动的均匀、稳定及传动精度。
【测量显示系统】该机采用光电编码器采集试样的扭转角度，高精度扭矩传感器采集试样的扭矩，旋转编码器测量试样的扭转角度。计算机屏幕显示试样的扭矩、扭转角度以及各类曲线等。
【软件操作】①控制模式采用智能专家设置系统，用户可以根据自己的实际要求编制试验过程控制方式，自动完成试验。可以测量试件的屈服扭矩、最大扭矩、屈服角度和最大角度及剪切弹性模量等。
② WindXP全中文界面，人机对话方式。试验的全部操作均借助鼠标及键盘，通过计算机键盘与鼠标完成，计算机屏幕显示试验扭矩T，扭转角度θ，各种试验曲线（扭矩-时间曲线、扭矩-角度曲线、角度-时间曲线等）试验机工作状态等。
③曲线坐标的大小可以根据实际的试验数据进行调整。
④输出打印各种试验报表格式（报表格式可以Excel或Word格式输出）
【安全保护系统】过载保护、过电流、过电压保护、超速保护等。
3．微机控制锚杆扭转试验机技术指标
3．1 最大扭矩：±200N·m；测量范围：±4～±200N·m
3．2试验扭矩示值相对误差：1级（±1%）
3．3试验扭矩重复性相对示值误差：≤1%
3．4扭矩分辨力：±1/200000
3．5夹头间移动距离（两夹头间距离）：2000mm
3．6试验机主轴中心高度：≥100mm
3．7两夹具间同轴度精度：0.5mm
3．8扭转角测量范围：无限制
3．8扭转角测量相对误差：0.1°
3．9加载速度：0.5～300r/min 任意设定
3．10控制方式:扭角、扭矩、转速的自动控制
3．10试样的夹持：手动夹紧，夹持范围：φ8～φ25mm
3．11电源电压：AC220V 50Hz 功率： 5.5kW
3．12主机外形尺寸（长×宽×高）：3100×600×1000mm
