球磨机小齿轮的加工程序：锻打毛坯——粗车——精车外圆两平面——滚齿——齿面淬火——精车内孔——检查——涮油。
部分28模数球磨机小齿轮参数：
|
模数 |
齿数 |
外径 |
内径 |
高度 |
|
28 |
23 |
723 |
300 |
510 |
|
28 |
21 |
666.17 |
320 |
600 |
|
28 |
19 |
588 |
275 |
610 |
|
28 |
22 |
672 |
320 |
560 |
|
28 |
25 |
780.38 |
380 |
610 |
|
28 |
27 |
838.27 |
360 |
510 |

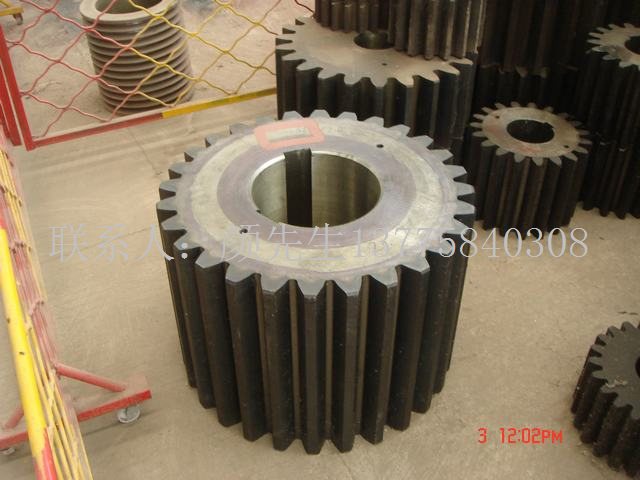

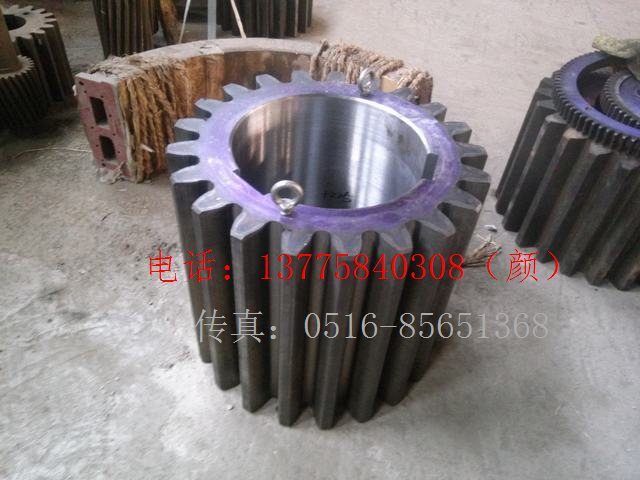

球磨机小齿轮齿形结构：通常分为二种，一种是渐开线圆柱直齿轮，另一种是斜齿圆柱齿轮。配套的直齿轮沿齿宽同时进入啮合，容易产生振动噪音，传动不平稳。斜齿圆柱齿轮在磨机上的运用则优于圆柱直齿轮，而且可紧凑中心距用于高速重载。但是因斜齿圆柱齿轮的制造成本要远远高于圆柱直齿轮，因此目前市场上球磨机小齿轮绝大部分选用圆柱直齿轮。小齿轮和小齿轮轴的连接方式通常有涨套式和内键式。
如何选购球磨机小齿轮：球磨机小齿轮传动是球磨机设备的重要组成部分。不同规格的边缘传动球磨机选用的球磨机小齿轮大小也是不一样的，材质也不尽相同，价格从几百元、几千元到几万元不等。许多客户不知如何选择球磨机大小齿轮生产厂家。特别是齿轮的材质尺寸不是太清楚。因为生产球磨机的厂家有许多，每一个厂家生产的配件也不尽相同。通常情况下1.5米球磨机小齿轮是14模19齿、16模19齿、16模18齿。1.83米球磨机小齿轮是22模21齿，2.2米球磨机大小齿轮是22模21齿、22模23齿。选购非标小齿轮一定要准确尺量外径、内径、宽度、齿数等基本数据。然后找专一的齿轮厂家定制合适的齿轮。
